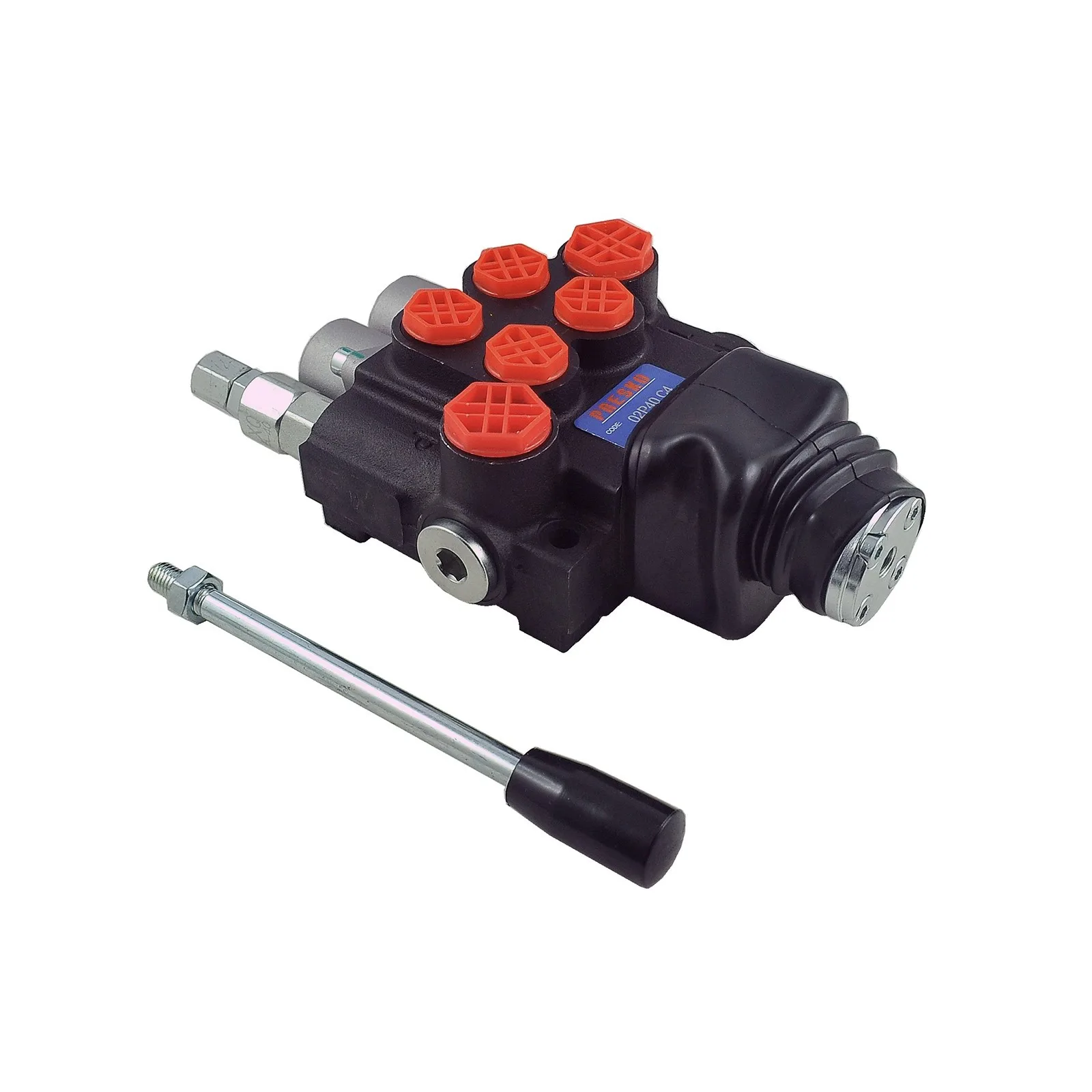

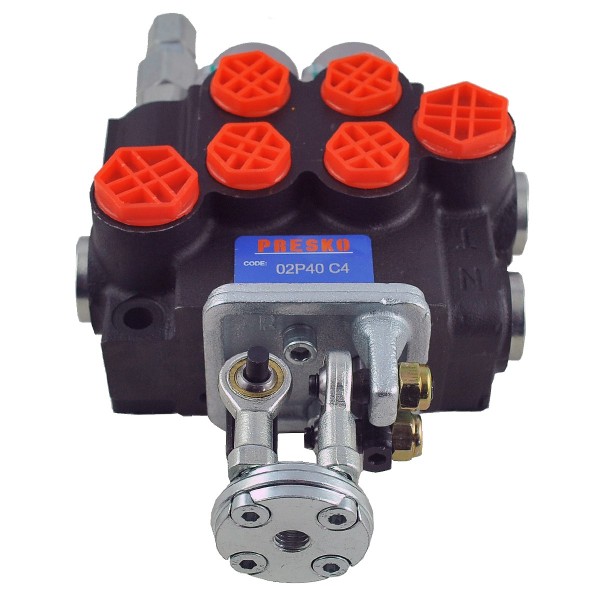

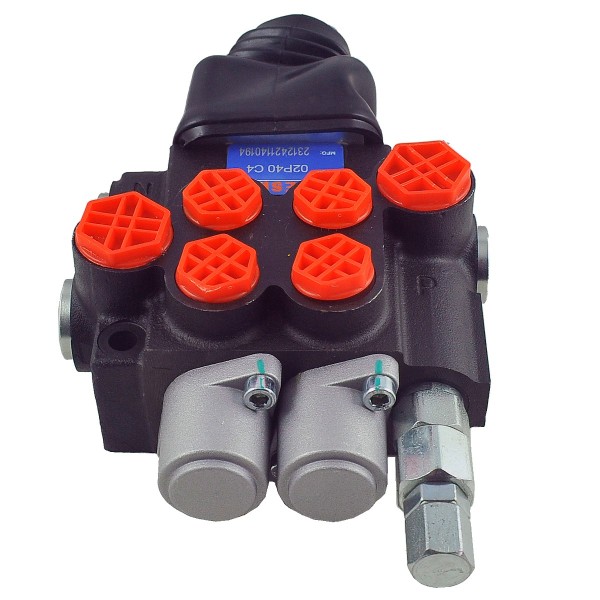

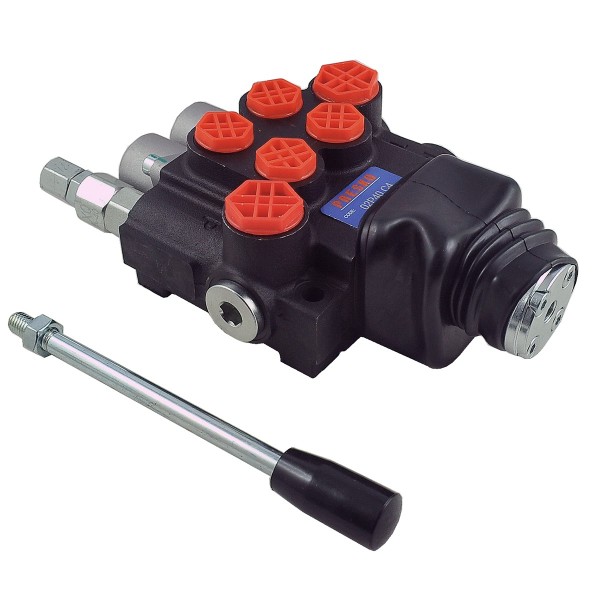

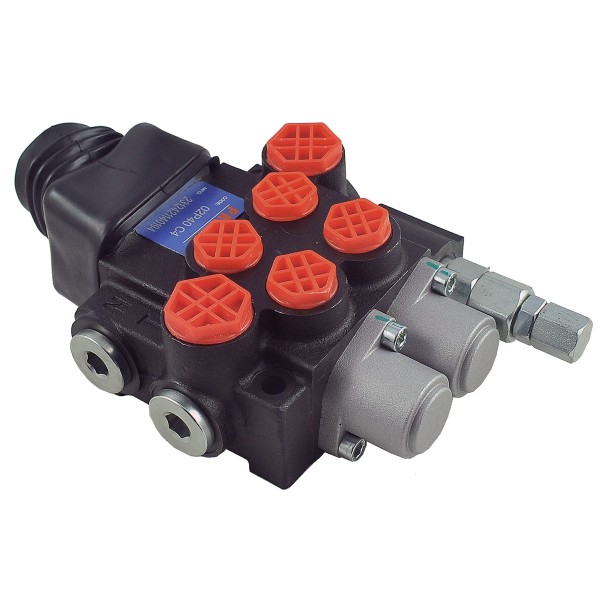

Rozdzielacz hydrauliczny 2-sekcyjny sterowany joystickiem / 40l/min / 02P40-OT-C4

Dane i wymiary:

• liczba sekcji: 1 - zwykła ręczna, 2 - zwykła,
• ciśnieni maksymalne: 250 bar,
• przepływ maksymalny: 40 l/min,
• gwinty: 1/2" BSP (5 szt.), 3/8" BSP (4 szt.),
• długość: 230 mm,
• szerokość: 150 mm,
• numery części: 02P40-OT-C4.

K18:M03

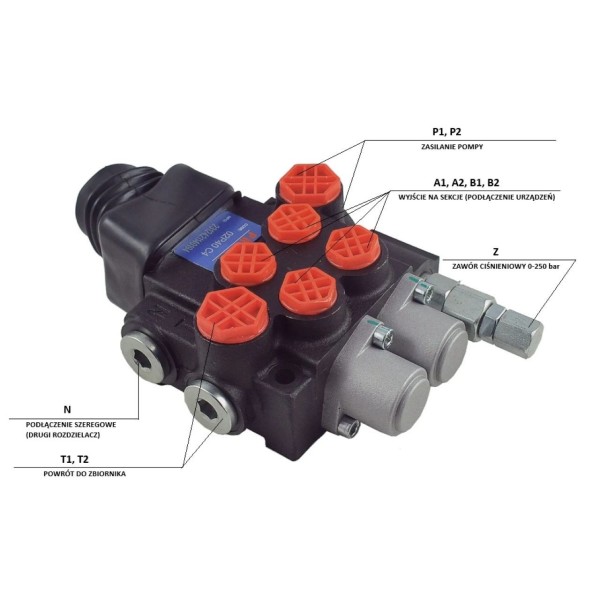

Rozmiary portów i podłączenie:

Podłączenie szeregowe (1) "N": gwint wewnętrzny BSP 1/2"

Zasilanie z pompy (2) "P": gwint wewnętrzny BSP 1/2"

Powrót do zbiornika (3) "T": gwint wewnętrzny BSP 1/2"

Wyjście na sekcje (4): gwint wewnętrzny BSP 3/8"

Zawór bezpieczeństwa (5)

Za pomocą tego rozdzielacza można sterować np.  dwoma siłownikami dwustronnego działania lub dwoma silnikami itd...

Istnieje możliwość podłączenia szeregowego do istniejącego układu.

Rozdzielacz posiada wbudowany zawór bezpieczeństwa.

W rozdzielaczu 02P40-OT-C4 obie sekcje (1 i 2) są skonfigurowane identycznie w systemie C4, co oznacza pełne zatrzaskiwanie pozycji. W przeciwieństwie do standardowych rozdzielaczy, tutaj dźwignia lub linka nie wraca sama do środka.

Oto szczegółowe ustawienia pozycji dla obu sekcji:

Sekcja 1 i Sekcja 2 (Identyczne ustawienia C4)

Każda z sekcji posiada 3 pozycje robocze z zatrzaskiem mechanicznym (detent):

1. Pozycja 0 (Neutralna - Środkowa):

   • Suwak jest zatrzaśnięty na środku.

   • Olej z pompy (P) płynie swobodnie do powrotu (T).

   • Wyjścia na siłownik (A i B) są zablokowane – odbiornik stoi w miejscu.

2. Pozycja 1 (Wysuw):

   • Po przesunięciu dźwigni/linki w jedną stronę, suwak zostaje w tej pozycji (nie odbija).

   • Olej płynie do portu A, a z B wraca do zbiornika. Siłownik wysuwa się ciągle, dopóki ręcznie nie zmienisz pozycji.

3. Pozycja 2 (Powrót):

   • Po przesunięciu dźwigni/linki w drugą stronę, suwak również zostaje zatrzaśnięty.

   • Olej płynie do portu B, a z A wraca do zbiornika. Siłownik cofa się w trybie ciągłym.

Kluczowe cechy modelu 02P40-OT-C4:

• Brak sprężyn powrotnych: To najważniejsza różnica. Rozdzielacz "pamięta" ostatnie zadane położenie.

• Zastosowanie: Model ten jest idealny do sterowania silnikami hydraulicznymi, owijarkami bel, taśmociągami lub wyciągarkami, gdzie operator musi mieć wolne ręce podczas pracy urządzenia.

• Bezpieczeństwo: Należy zachować ostrożność przy siłownikach – jeśli siłownik dojdzie do końca skoku, a Ty nie przełączysz dźwigni ręcznie na "0", olej będzie tłoczony przez zawór bezpieczeństwa, co powoduje szybkie grzanie się oleju.

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
