Trzypunktowy układ zawieszenia TUZ KUBOTA / Kat I/Kat I / 16 x 50 x 500 mm / M24 x 320 mm

Zestaw zawiesi TUZ Kat I dedykowany jest dla ciągników i min traktorków marki Kubota i składa się z:

• ramion dolnych x 2 (lasze),
• łącznika górnego (śruba rzymska),
• wieszaków (połączenie ramion dolnych podnośnika z górnymi tzw. ramiona podnoszące) x 2,
• łańcuchów odciągających dolne ramiona x 2,
• wspornika dolnego mocowania ramion.

Dolne ramiona TUZ-a najczęściej mają zakończenie kulowe kulowa, ale w nowoczesnych układach producenci wykorzystują bardziej uniwersalne zakończenia hakowe. Trzypunktowy układ zawieszenia TUZ możemy stosować zarówno z tyłu, jak i z przodu ciągnika. Zawiesia TUZ różnią się od siebie długością dolnych ramion, średnicą otworów kulowych i długością wieszaków i przed zakupem należy dokładnie zmierzyć odległość od sworzni dolnego mocowania ramion do odpowiedniej odległości za oponą traktora.

Wymiary:

• długość robocza ramion (lasz) od środka do środka otworów na sworznie: 500 mm,
• szerokość ramion (lasz): 50 mm
• grubość ramion (lasz): 16 mm,
• średnica otworów zakończeń kulowych: 22 mm,
• średnica otworów na śruby mocujące łańcuchów odciągów: 16 mm
• średnica sworzni wieszaka: 14 mm,
• średnica otworów na sworzeń wieszaka: 13.50 mm,

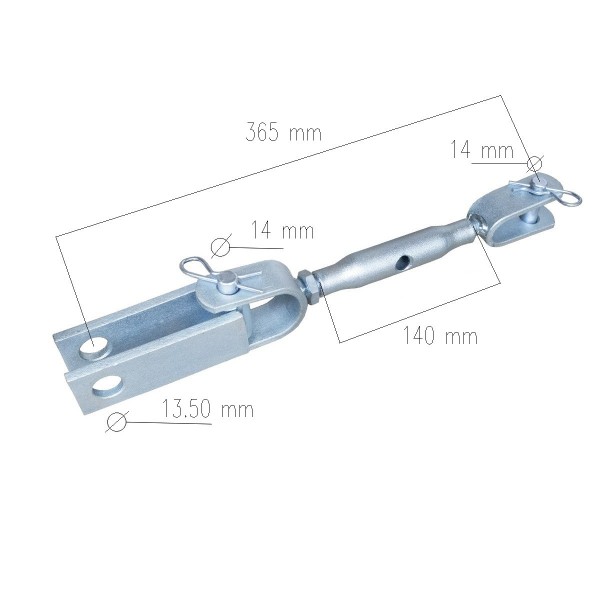

• długość robocza wieszaka z regulacją: minimalna 365 mm przy maksymalnie skręconych gwintach, 140 mm środkowy element wieszaka,

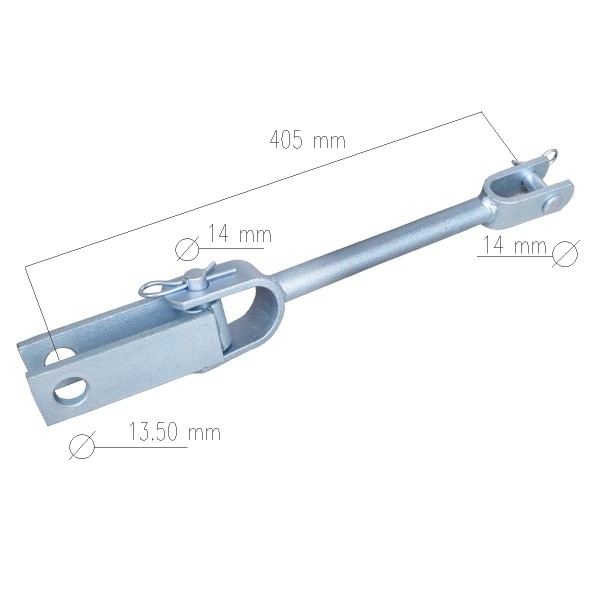

• długość robocza wieszaka bez regulacji  405 mm,
• długość robocza łańcuchów odciągających: minimalna 260 mm od środka do środka otworów przy maksymalnie skręconej śrubie, 95 mm środkowy element,
• średnica otworu na wspornik dolny łańcuchów odciągających (tuleja): 23 mm,
• gwint śrub łańcuchów odciągających: M12 / M16,

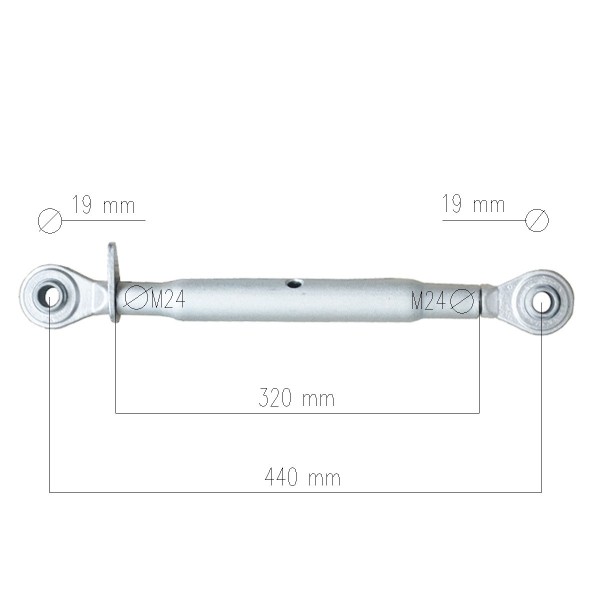

• długość śruby rzymskiej: 320 mm (środkowy element), minimalna 440 mm od środka do środka otworów na sworznie przy maksymalnie skręconej śrubie,
• średnica otworów kulistych śruby rzymskiej: 19 mm,
• gwint śruby rzymskiej: M24,
• długość całkowita dolnego wspornika: 485 mm,
• długość robocza dolnego wspornika: 430 mm,
• średnica dolnego wspornika: 22 mm,
• maksymalny rozstaw ramion (dolny wspornik): 320 mm,
• waga: 18 kg.

Kategoria TUZ Kat I oznacz że średnica otworów na sworznie oraz sworzni mieści się w zakresie od 19 do 22 mm. Dedykowana belka zaczepowa do zawiesi to belka zaczepowa 400 mm.
