Système d'attelage trois points / CAT I / Kubota B1-10 / B40 / B1200 / B1500 / B6001 / B7000 / B7001 / B7100

Dimensions:

Avant-bras (cils) :

• longueur totale : 600 mm,
• longueur utile : 535 mm (mesurée du centre au centre des trous d'épingle),
• largeur : 50 mm,
• épaisseur : 12 mm,
• Diamètre du trou d'épingle : 22,50 mm.

Tendeur :

• longueur : 235 mm (corps),
• longueur totale : 430 mm (longueur totale minimum mesurée avec vis entièrement vissées),
• longueur utile : minimum 370 mm, maximum 540 mm,
• filetage : M20 x 3,5,
• diamètre du trou de broche : 19,50 mm,
• largeur du manchon pour broches de montage : 40 / 40 mm,
• diamètre de la tête : 57 / 57 mm.

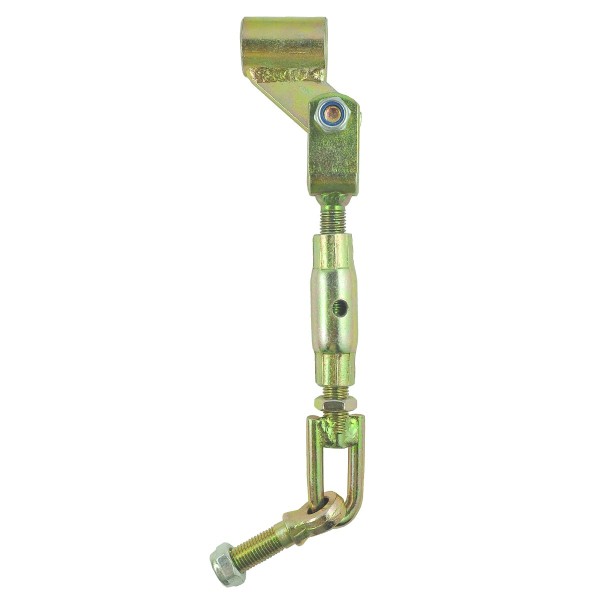

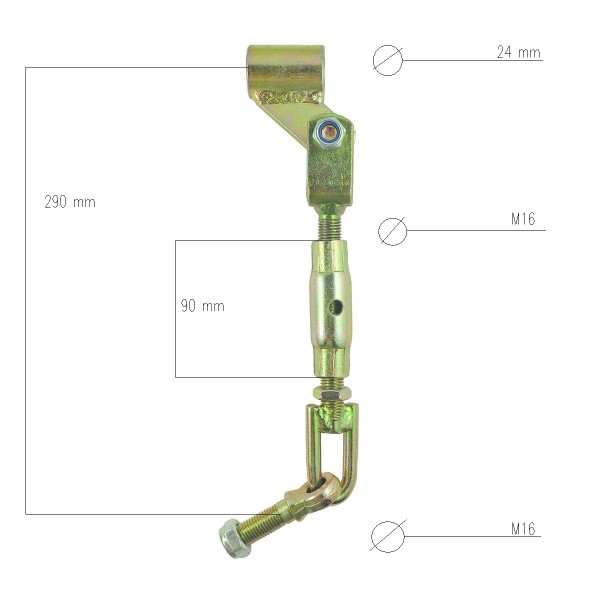

Stabilisateur de bras inférieur (lass) attelage trois points :

• longueur : 90 mm (corps),
• longueur utile : minimum 290 mm.
• diamètre intérieur du manchon : 24 mm,
• filetage : M16,

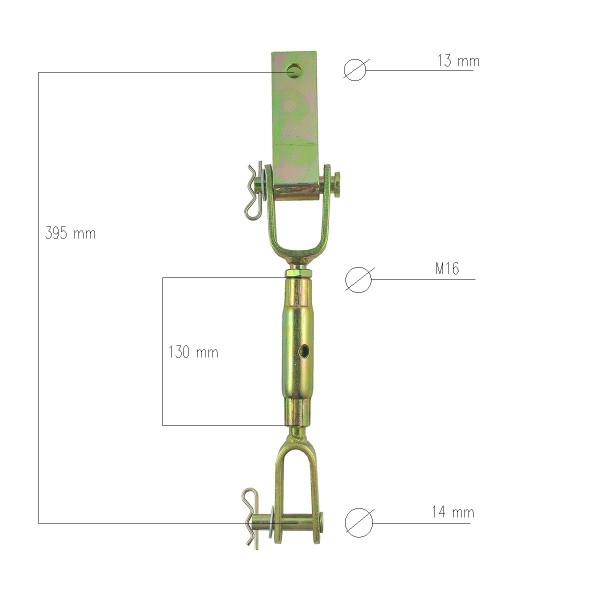

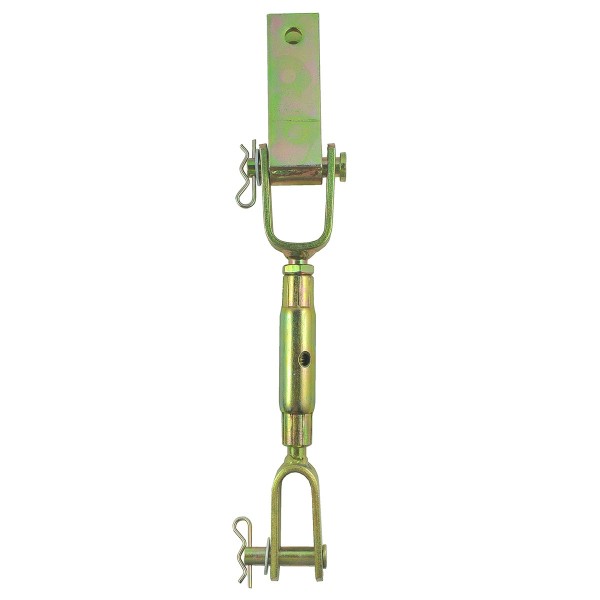

Accoudoir trois points avec réglage :

• longueur : 130 mm (corps),
• longueur totale : 430 mm,
• longueur utile : 395 mm (longueur minimale mesurée avec les vis bien serrées),
• filetage : M16.

Accoudoir trois points sans réglage :

• longueur totale : 450 mm,
• longueur utile : 410 mm.

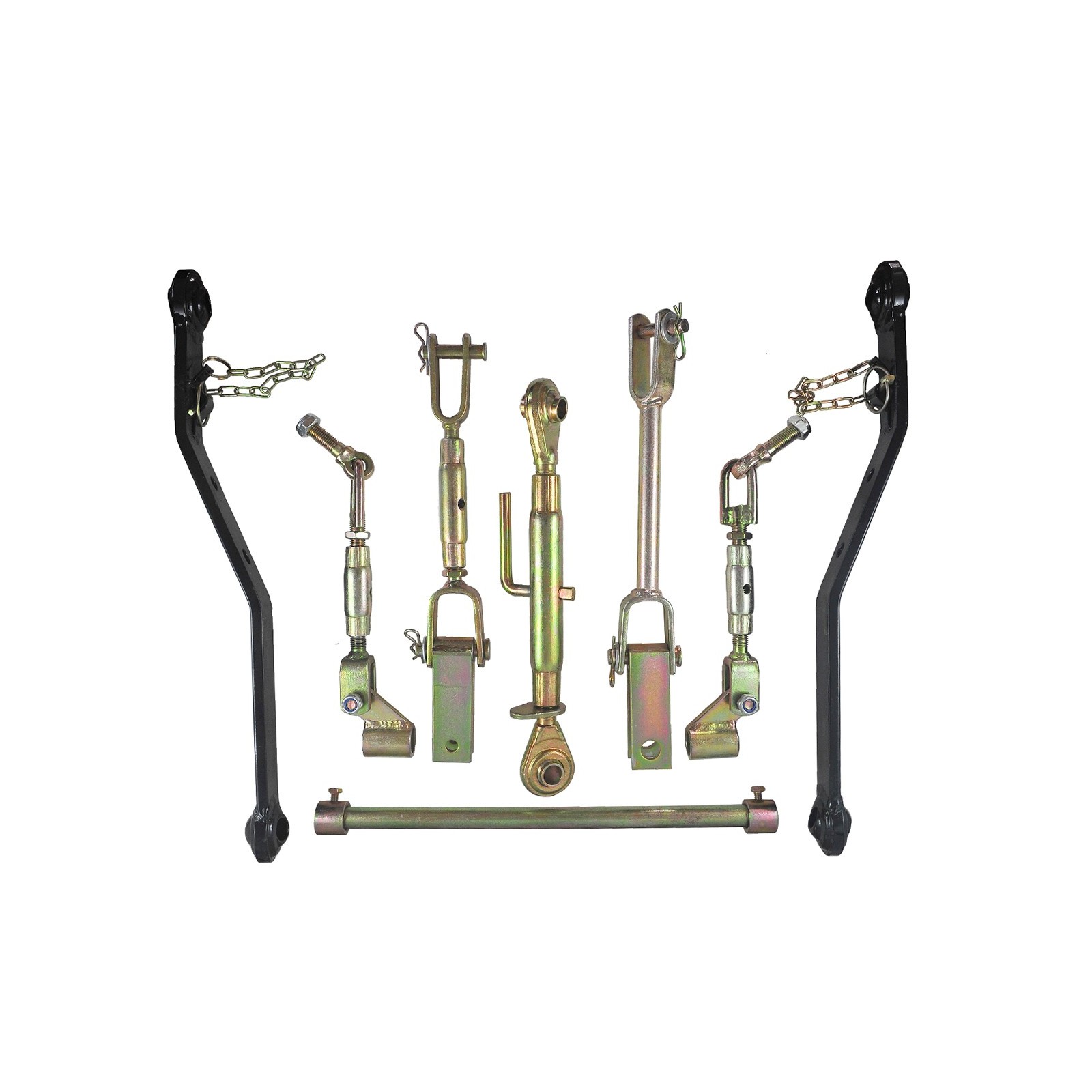

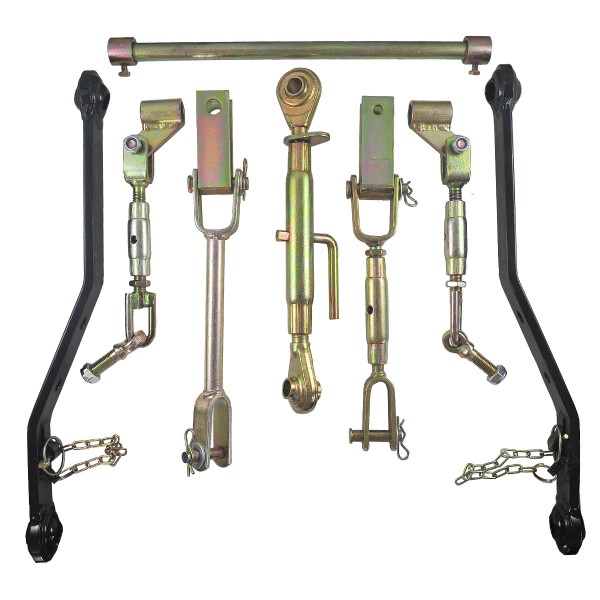

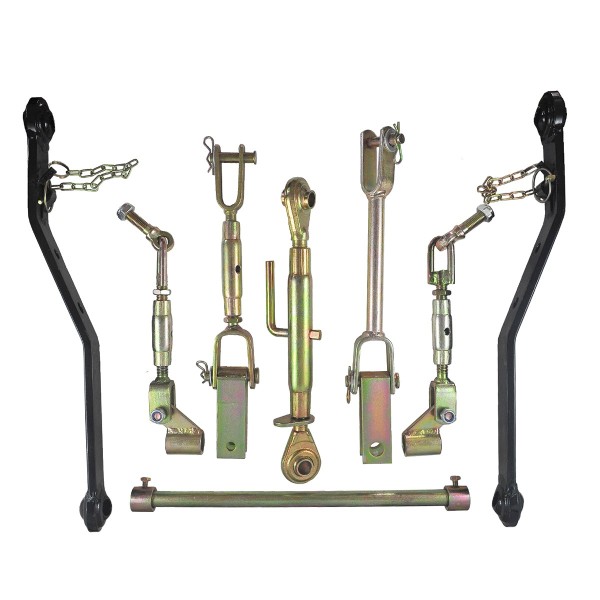

Le jeu d'attelage trois points Cat I est dédié aux tracteurs et mines Kubota des séries Kubota B et Zen Noh et se compose de :

• avant-bras x 2 (cannes),
• connecteur supérieur (tendeur),
• cintres (connexion des bras inférieurs de l'ascenseur avec les bras supérieurs, dits bras de levage) x 2,
• chaînes tirant les avant-bras x 2,
• support de montage du bras inférieur,
• support de tendeur,
• barre d'attelage de remorque.

Modèles de tracteurs :

Kubota :

• Kubota B1-10,
• Kubota B1-14,
• Kubota B1-15,
• Kubota B1-16,
• Kubota B1-17,
• Kubota B40,
• Kubota B1200,
• Kubota B1400,
• Kubota B1402,
• Kubota B1500,
• Kubota B1502,
• Kubota B1550,
• Kubota B1750,
• KubotaB2150,
• Kubota B4200,
• KubotaB6001,
• Kubota B6100,
• Kubota B7000,
• Kubota B7001,
• Kubota B7100.

Zen-Nô :

• Zen-Noh ZB1200,
• Zen-Noh ZB1400,
• Zen-Noh ZB1402,
• Zen-Noh ZB1500,
• Zen-Noh ZB6001,
• Zen-Noh ZB6100,
• Zen-Noh ZB7000,
• Zen-Noh ZB7001,
• Zen-Noh ZB7100.

Les bras inférieurs de la tringlerie ont le plus souvent une extrémité sphérique, mais dans les systèmes modernes, les fabricants utilisent des extrémités à crochet plus universelles. Le système de suspension à trois points peut être utilisé aussi bien à l'arrière qu'à l'avant du tracteur. Les élingues d'attelage à trois points diffèrent par la longueur des bras inférieurs, le diamètre des trous de balle et la longueur des cintres, et avant d'acheter, vous devez soigneusement mesurer la distance entre les broches de montage du bras inférieur et la distance appropriée derrière le tracteur. pneu.
