Système d'attelage trois points / CAT I / Kubota / Iseki TX

L'attelage à trois points est une combinaison d'un tracteur et d'une machine agricole et constitue un système spécial d'éléments qui permet de soulever, de transporter et de régler la position appropriée par rapport au sol et au tracteur, aux machines et équipements agricoles. Le système de suspension à trois points à commande hydraulique (attelage 3 points en abrégé), comme son nom l'indique, est une connexion d'une machine agricole avec un tracteur en trois points, c'est-à-dire sur deux poutres à levage hydraulique reliées aux socs de charrue. câble (côté droit gauche) et un connecteur situé au centre, appelé tendeur. A quoi sert l'attelage trois points du tracteur ? :

• pour le levage et le transport de machines et équipements agricoles,
• pour déterminer la profondeur ou la hauteur de travail appropriée de la machine ou de l'appareil agricole,
• pour le transport de machines et d'appareils,
• pour stabiliser les machines et les appareils pendant le transport.

Comment fonctionne l'attelage trois points du tracteur ?

Le système de suspension du relevage arrière à commande hydraulique se compose d'un actionneur, d'une pompe, d'une soupape de sécurité et d'un distributeur hydraulique. Le fonctionnement du système d'attelage à trois points est directement contrôlé par de l'huile hydraulique sous pression circulant à travers le système, contrôlée et actionnée par un actionneur et un distributeur hydraulique. Le vérin hydraulique (un ou deux sens) est responsable de la montée du système (et de l'abaissement du vérin bidirectionnel), la pompe hydraulique est chargée de créer la pression appropriée dans le système, la soupape de sécurité est un fusible qui réduit le pression dans le système lorsque le poids de levage maximum possible est dépassé, et le distributeur hydraulique est un dispositif contrôlant le débit d'huile dans le système. Le fonctionnement de l'attelage trois points est directement contrôlé par de l'huile hydraulique sous pression circulant à travers le système, contrôlée et actionnée par un actionneur et un distributeur hydraulique.

Dimensions:

Avant-bras (cils) :

• longueur totale : 600 mm,
• longueur utile : 535 mm (mesurée du centre au centre des trous d'épingle),
• largeur : 50 mm,
• épaisseur : 12 mm,
• Diamètre du trou d'épingle : 22,50 mm.

Tendeur :

• longueur : 225 mm (corps),
• longueur totale : 420 mm (longueur totale minimum mesurée avec vis entièrement vissées),
• longueur utile : minimum 355 mm, maximum 520 mm,
• filetage : M22 x 3,5,
• diamètre du trou de broche : 19,50 mm,
• largeur du manchon pour broches de montage : 44 / 44 mm,
• diamètre de la tête : 40 / 40 mm.

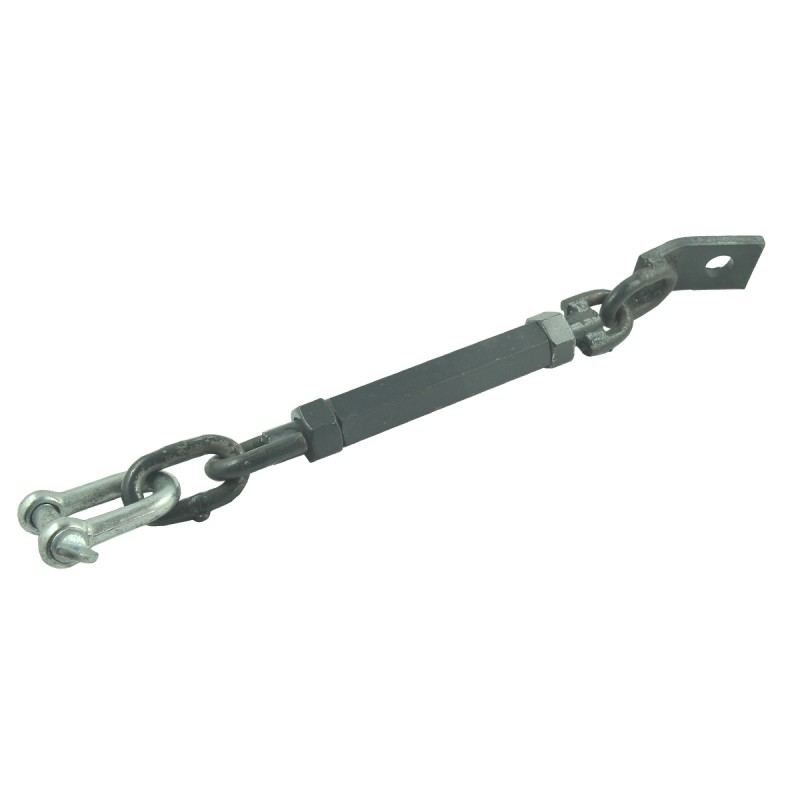

Stabilisateur de bras inférieur (lass) attelage trois points :

• longueur utile : minimum 290 mm.
• diamètre du manchon : 24 mm,
• filetage : M16,

Accoudoir trois points :

• longueur : 130 mm (corps),
• longueur totale : 430 mm,
• longueur utile : 400 mm (longueur minimale mesurée avec les vis bien serrées),
• filetage : M16.

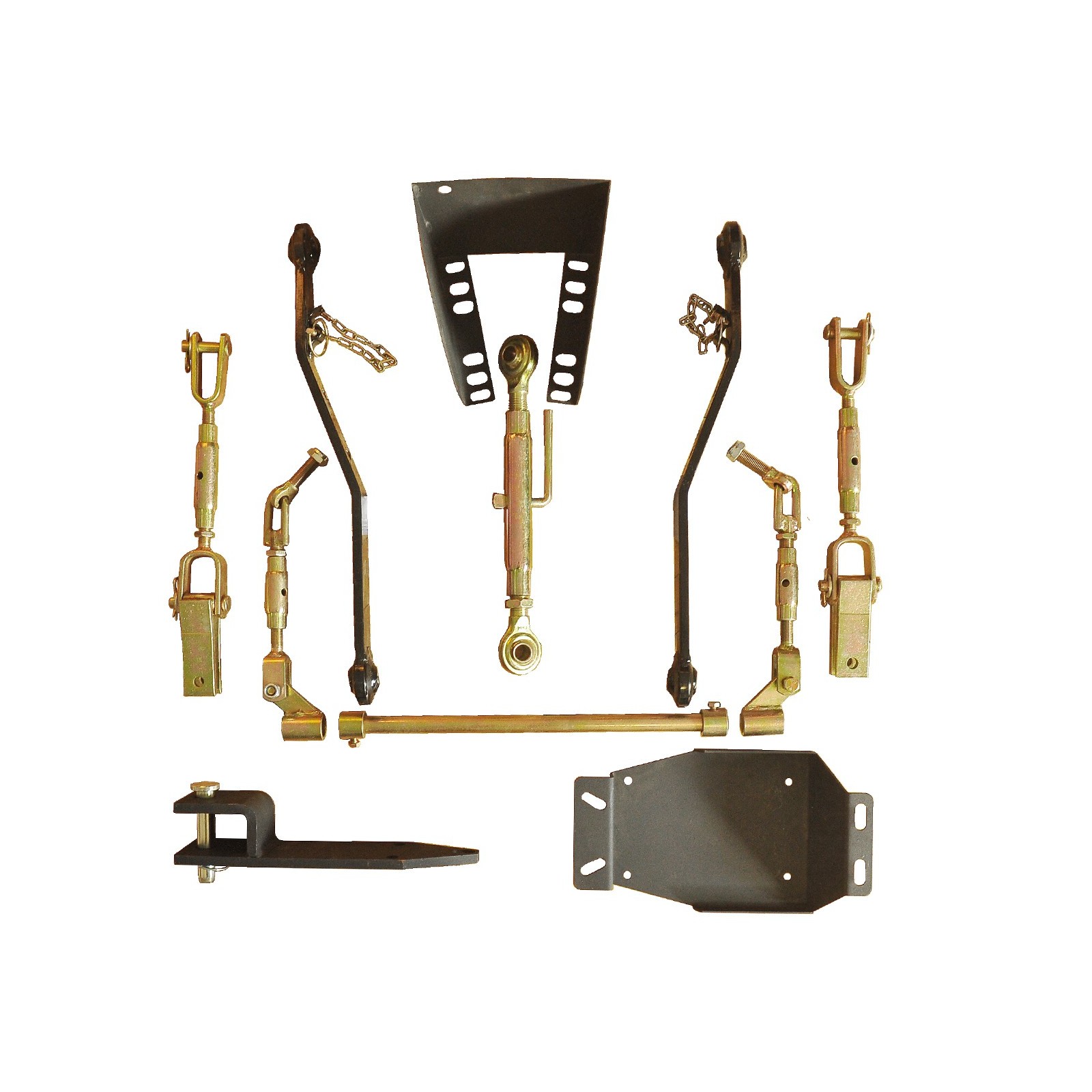

Le jeu d'attelage trois points Cat I est dédié aux tracteurs et mines Kubota et Iseki et se compose de :

• avant-bras x 2 (cannes),
• connecteur supérieur (tendeur),
• cintres (connexion des bras inférieurs de l'ascenseur avec les bras supérieurs, dits bras de levage) x 2,
• chaînes tirant les avant-bras x 2,

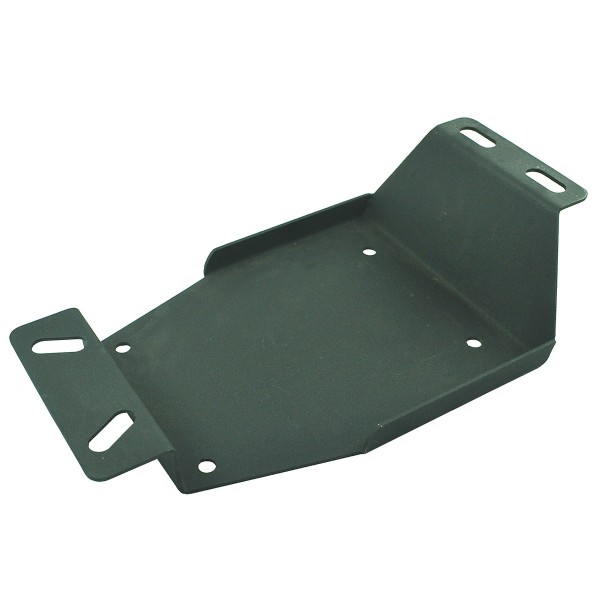

• support de montage du bras inférieur,

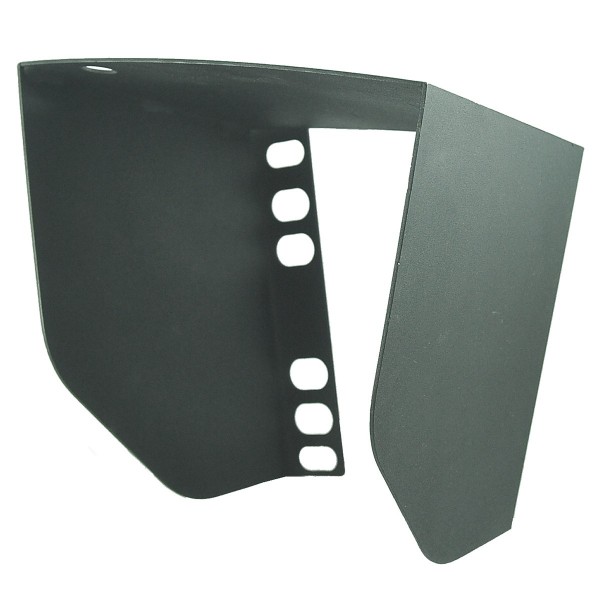

• support de tendeur,

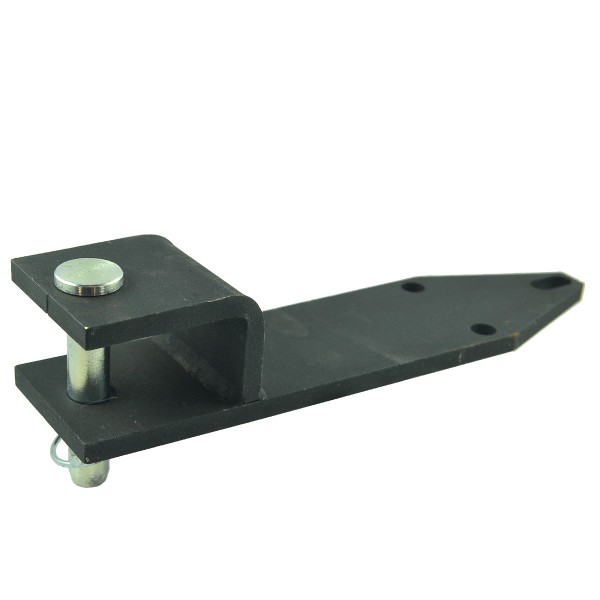

• barre d'attelage de remorque.

Les maillons inférieurs de la tringlerie ont le plus souvent une extrémité sphérique, mais dans les systèmes modernes, les fabricants utilisent des extrémités à crochet plus universelles. Le système de suspension à trois points peut être utilisé aussi bien à l'arrière qu'à l'avant du tracteur. Les élingues d'attelage à trois points diffèrent par la longueur des bras inférieurs, le diamètre des trous de balle et la longueur des cintres, et avant d'acheter, vous devez mesurer soigneusement la distance entre les broches de montage du bras inférieur et la distance appropriée derrière le tracteur. pneu.
