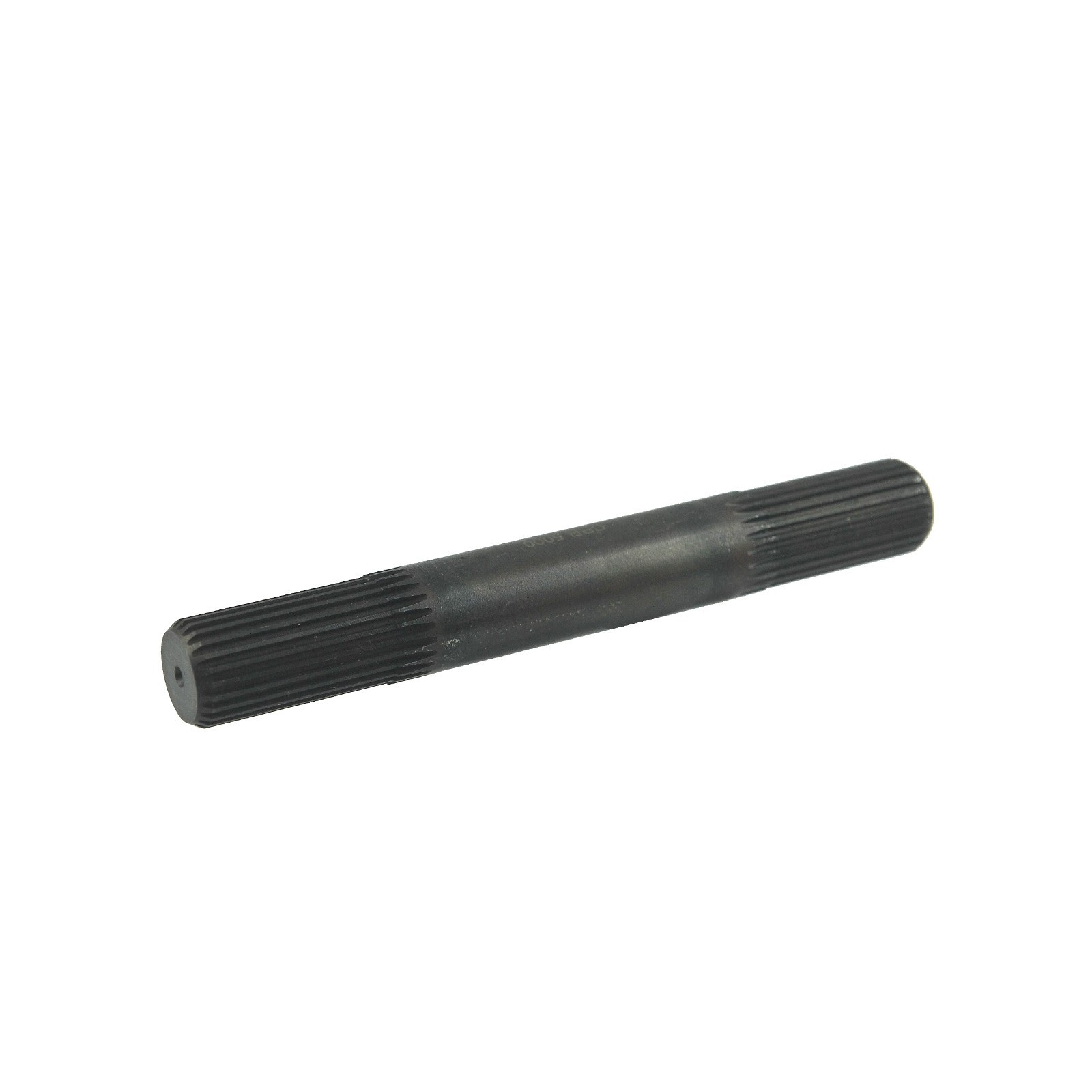

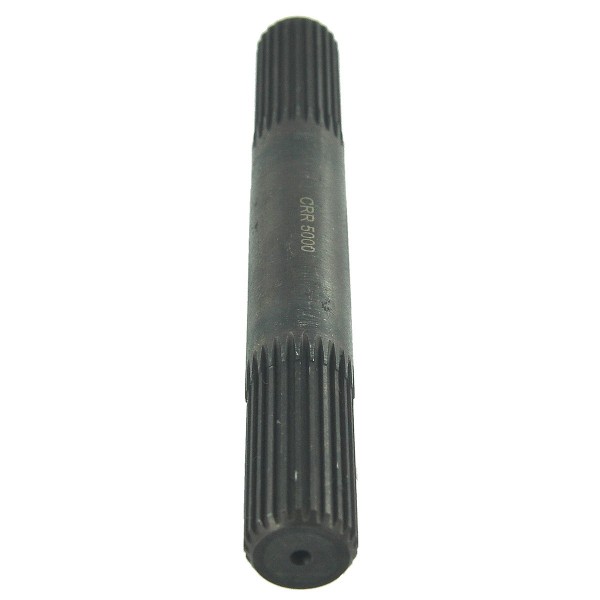

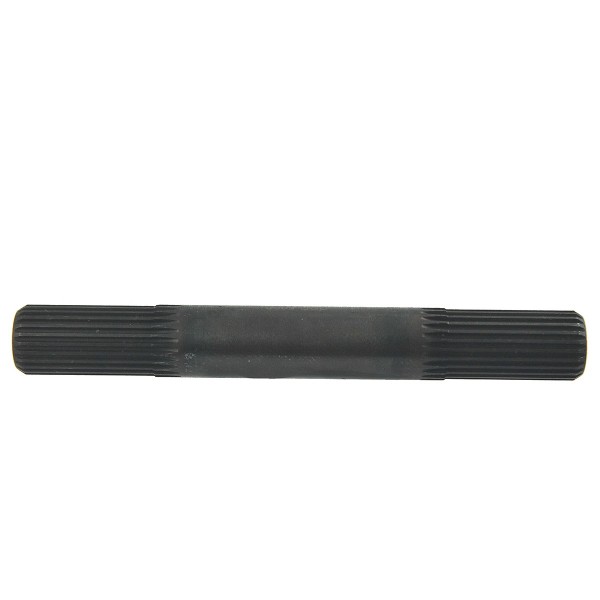

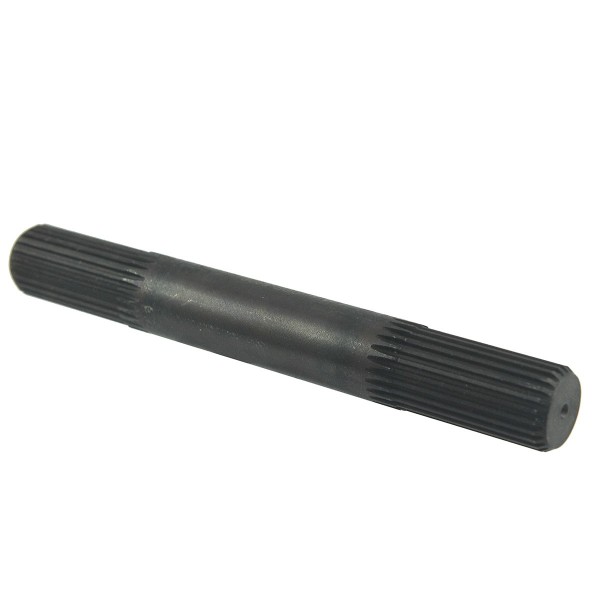

Arbre de transmission finale / 24T/ 24T / 196 mm / Kubota M4700 / M5000 / M5400 / M5700 / M6800 / M8200

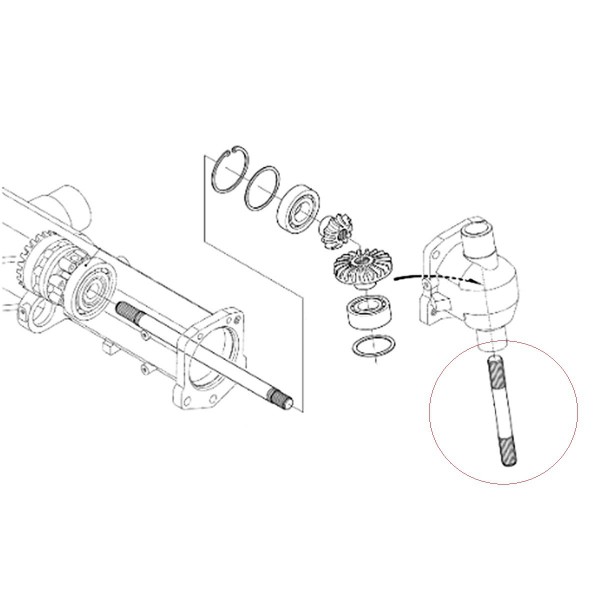

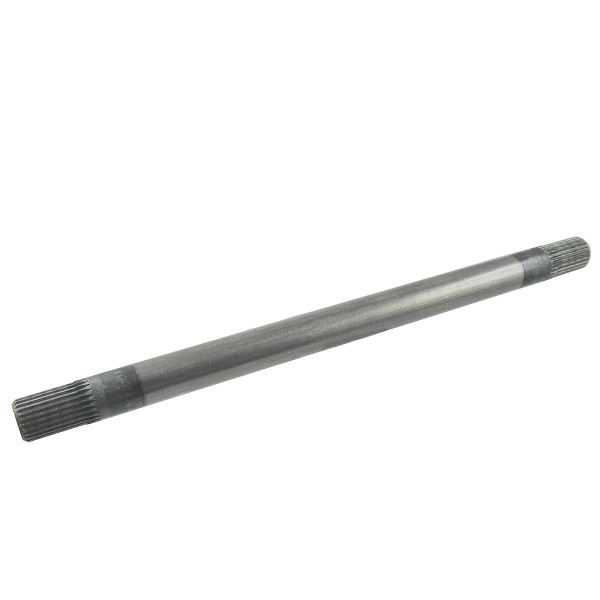

Arbre de transmission 24T/24T (4WD, arbre de réduction de moyeu vertical), essieu avant (arbre pour le côté gauche 5-18-114-19 , 3A021-43210, arbre pour le côté droit 5-18-114-19 , 3A021-43210 ) d'un diamètre 25,50 mm et d'une longueur totale de 196 mm pour les tracteurs de marque Série Kubota Kubota M4700, Kubota M5000, Kubota M5400, Kubota M5700, Kubota M6800, Kubota M8200 et autres.

L'arbre intermédiaire est la partie du système responsable du transfert de l'entraînement du moteur vers l'essieu moteur du tracteur (essieux, transmission finale) et/ou l'arbre de prise de force du tracteur. Les tracteurs à transmission 4 x 4 ont deux arbres similaires ou identiques. La tâche de l'arbre de boîte de vitesses est de recevoir la force motrice du disque d'embrayage et de la transmettre à l'un des engrenages ou à l'arbre de prise de force/prise de force.

Dimensions :

• longueur totale : 196 mm,
• diamètre de l'arbre : 25,50 mm,
• diamètre de la fraise : 21,50 mm (mesuré entre les dents de la fraise), 24,50 mm (mesuré avec la fraise),
• nombre de dents : 24T / 24T,
• longueur utile des fraises : 47 / 47 mm,
• numéros de pièces d'origine: 3A021-43410,
• numéros de pièce : 5-01-208-09.

Modèles de tracteurs :

Kubota :

• Kubota M4700,
• Kubota M5000,
• KubotaM5400,
• KubotaM5700,
• Kubota M6800,
• Kubota M8200.

L'arbre de transmission est l'un des éléments les plus précis du système d'entraînement et est toujours constitué d'une seule pièce d'acier, car l'arbre abrite des roulements, des crémaillères et des engrenages également fabriqués avec précision qui entraînent le tracteur.
