Distributeur hydraulique 40L 3 sections avec 1 section flottante + détente P40-3-C1ST1D1*2C1ST6D5

Distributeur hydraulique à 3 sections avec une section flottante et fonction de verrouillage. Bloc monobloc robuste à circuit parallèle avec chambre d'amortissement, conçu pour un usage intensif dans les machines hydrauliques. Il se distingue par sa fiabilité, sa facilité de montage et sa grande durabilité, ce qui lui vaut de nombreuses applications dans l'agriculture, la sylviculture, l'arboriculture, le bâtiment et l'industrie.

Spécification technique détaillée :

Débit maximal : 40 l/min.

Nombre de sections : 3 monobloc.

Pression de service (P) : 250 bar maximum.

Pression de retour (T) : 50 bar maximum.

Pression sur les sections (A, B) : jusqu'à 300 bar.

Soupape de sécurité : réglée en usine à 180 bar, réglable à l'aide d'une vis située sur le côté du corps.

Plage de températures : huile de -15°C à +80°C ; ambiante de -40°C à +60°C.

Fonctions des sections et manœuvre du levier :

Le code du distributeur définit les caractéristiques de chacune des trois sections :

1. Deux sections standard (C1ST1D1) :

Positions : 1 - 0 - 2.

Fonctionnement : équipée d'un ressort qui, lorsqu'on relâche le levier, le ramène automatiquement en position neutre (0) et arrête le vérin.

2. Une section flottante (C1ST6D5) :

Positions : 1 - 0 - 2 - 3 (flottante).

Fonctionnement : les positions 1 et 2 fonctionnent par ressort (comme sur les sections standard). La quatrième position (3) est la fonction flottante avec verrouillage.

Fonction flottante : permet au vérin de se déplacer librement dans les deux sens sous l'effet de forces extérieures (par ex. le soc de la charrue épousant le terrain).

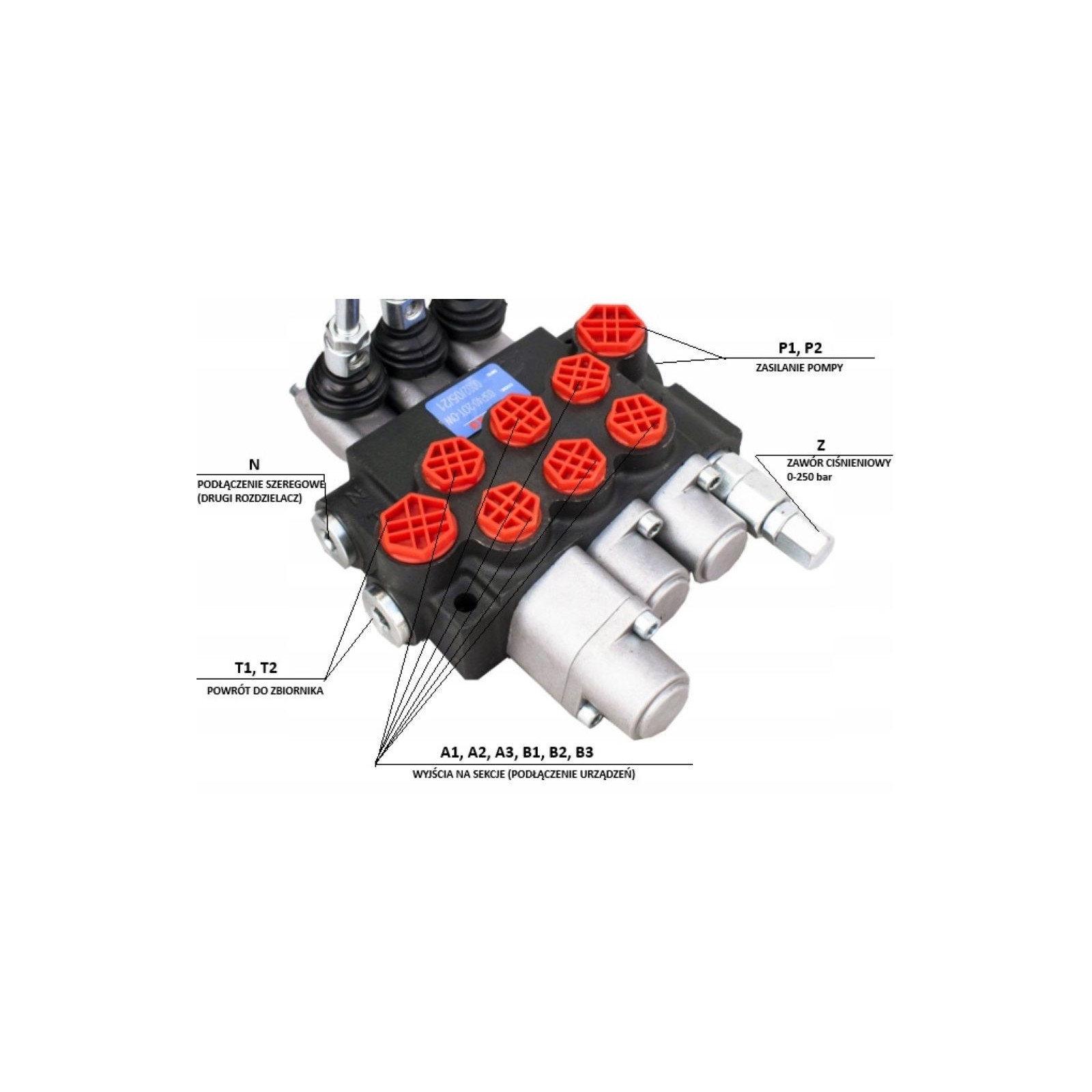

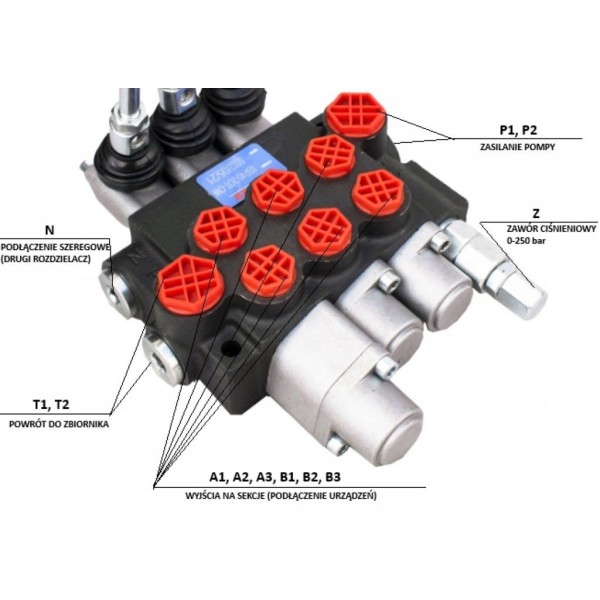

Instructions de raccordement (orifices) :

P (Alimentation) : filetage femelle 1/2" BSP. C'est ici que l'on raccorde la conduite venant de la pompe hydraulique.

T (Retour) : filetage femelle 1/2" BSP. Conduite évacuant l'huile vers le réservoir.

A et B (Sorties des sections) : filetages femelles 3/8" BSP. Paires d'orifices menant aux vérins (chaque section possède une paire A+B).

N (Continuité de pression) : permet le raccordement en série d'un autre distributeur à l'aide d'une douille de pression spéciale.

Application pratique :

Grâce à la combinaison unique de sections, ce modèle est idéal pour :

Chargeurs frontaux : deux sections pour le levage et l'inclinaison, la troisième (flottante) pour le travail avec des outils épousant le terrain.

Chasse-neige : la section flottante protège la lame contre les dommages sur les irrégularités du terrain.

Engins de chantier : assure une commande précise tout en préservant la sécurité grâce à la soupape de décharge.

Entrepôt : (M01:M11)

*Les photos sont données à titre indicatif et peuvent différer dans les détails du produit livré en raison de l'évolution de la production au fil des années.
