Hydraulikverteiler 40L 3-teilig mit 1 Schwimmsektion + Rastung P40-3-C1ST1D1*2C1ST6D5

Hydraulik-Wegeventil mit 3 Sektionen, einer Schwimmsektion und Rastfunktion. Robuste Monoblock-Einheit mit Parallelschaltung und Dämpfungskammer, ausgelegt für den intensiven Einsatz in Hydraulikmaschinen. Sie zeichnet sich durch Zuverlässigkeit, einfache Montage und hohe Langlebigkeit aus und findet daher breite Anwendung in der Landwirtschaft, Forstwirtschaft, im Obstbau, im Bauwesen und in der Industrie.

Detaillierte technische Spezifikation:

Maximaler Durchfluss: 40 l/min.

Anzahl der Sektionen: 3 Monoblock.

Arbeitsdruck (P): maximal 250 bar.

Rücklaufdruck (T): maximal 50 bar.

Druck an den Sektionen (A, B): bis 300 bar.

Sicherheitsventil: werkseitig auf 180 bar eingestellt, einstellbar über eine Schraube an der Gehäuseseite.

Temperaturbereich: Öl von -15°C bis +80°C; Umgebung von -40°C bis +60°C.

Funktionen der Sektionen und Bedienung des Hebels:

Der Code des Wegeventils bestimmt die Eigenschaften jeder der drei Sektionen:

1. Zwei Standardsektionen (C1ST1D1):

Positionen: 1 - 0 - 2.

Wirkungsweise: Mit einer Feder ausgestattet, die den Hebel nach dem Loslassen automatisch in die Neutralstellung (0) zurückführt und den Zylinder anhält.

2. Eine Schwimmsektion (C1ST6D5):

Positionen: 1 - 0 - 2 - 3 (Schwimmstellung).

Wirkungsweise: Die Positionen 1 und 2 arbeiten über Federkraft (wie bei den Standardsektionen). Die vierte Position (3) ist die Schwimmfunktion mit Rastung.

Schwimmfunktion: Ermöglicht dem Zylinder eine freie Bewegung in beide Richtungen unter dem Einfluss äußerer Kräfte (z. B. ein dem Gelände folgendes Pflugschild).

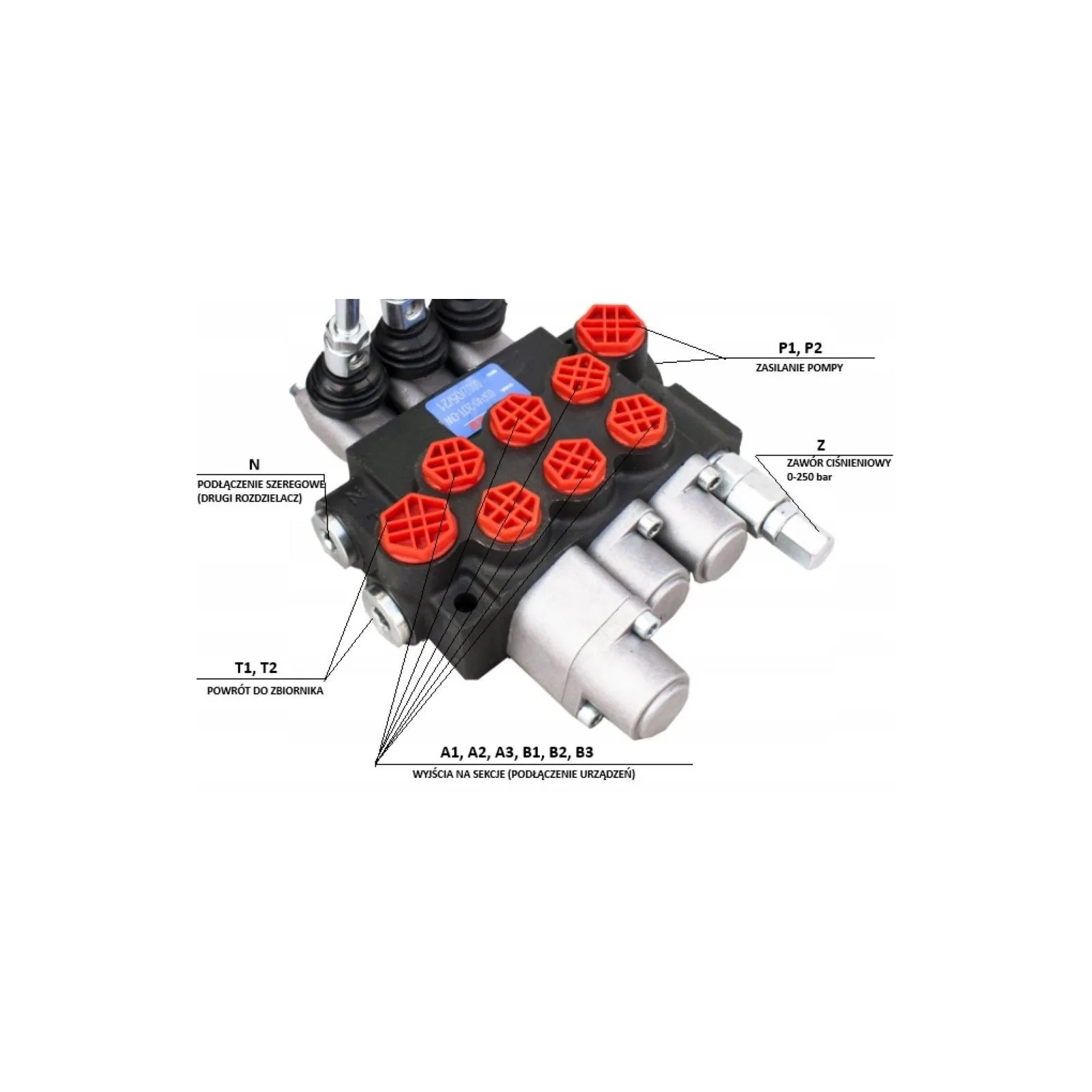

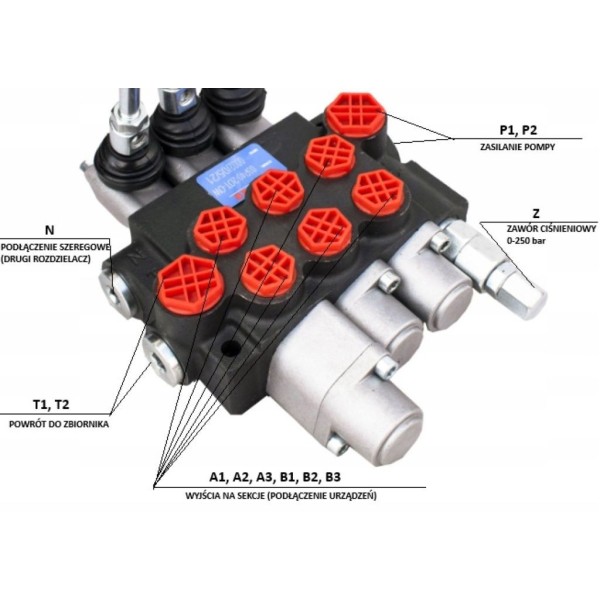

Anschlussanleitung (Anschlüsse):

P (Versorgung): Innengewinde 1/2" BSP. Hier wird die Leitung von der Hydraulikpumpe angeschlossen.

T (Rücklauf): Innengewinde 1/2" BSP. Leitung, die das Öl zurück in den Tank führt.

A und B (Ausgänge der Sektionen): Innengewinde 3/8" BSP. Anschlusspaare zu den Zylindern (jede Sektion hat ein Paar A+B).

N (Druckweiterleitung): Ermöglicht den Reihenanschluss eines weiteren Wegeventils mithilfe einer speziellen Druckhülse.

Praktische Anwendung:

Dank der einzigartigen Kombination der Sektionen ist dieses Modell ideal für:

Frontlader: Zwei Sektionen zum Heben und Kippen, die dritte (Schwimmsektion) für die Arbeit mit bodenfolgenden Anbaugeräten.

Schneepflüge: Die Schwimmsektion schützt das Räumschild vor Beschädigungen auf unebenem Untergrund.

Baumaschinen: Gewährleistet eine präzise Steuerung bei gleichzeitiger Sicherheit dank des Überströmventils.

Lager: (M01:M11)

*Die Fotos dienen nur zur Veranschaulichung und können sich im Detail vom gelieferten Produkt unterscheiden, da sich die Produktion im Laufe der Jahre verändert hat.
