Cardan 04B - 160 cm / jusqu'à 47 CV

Qu'est-ce qu'une prise de force et comment fonctionne-t-elle ?

L'arbre de transmission de puissance est l'arbre qui transmet l'entraînement. Mouvement rotatif du tracteur à la machine connectée et est conçu pour travailler en biais par rapport au tracteur. L'arbre de transmission de puissance est constitué de 2 traverses, de 2 paires de fourches et d'un tube triangulaire télescopique. L'arbre de prise de force est le nom commun de trois types d'arbre :

• arbre de prise de force (PTO) du tracteur,
• arbre de transmission de puissance, par exemple tubulaire ou télescopique,
• arbre d'entrée de puissance dans la machine (WPM).

Comment choisir le bon arbre de prise de force ?

L'arbre articulé et télescopique en forme de croix se décline en plusieurs types et est divisé en fonction de la longueur et de la valeur du couple transféré. La valeur minimale du couple est un paramètre qui est le paramètre principal que nous devons suivre lors du choix d'un arbre. La valeur nominale Nm est la valeur de transmission du couple qui diminue à mesure que l'arbre s'étend au-delà de la valeur spécifiée par le constructeur. La prochaine étape lors de l’achat d’un rouleau consiste à choisir la longueur appropriée. Pour sélectionner l'arbre approprié, mesurez la distance entre l'arbre de prise de force du tracteur et l'arbre de prise de force de la machine, puis mesurez l'arbre de prise de force du centre au centre des joints.

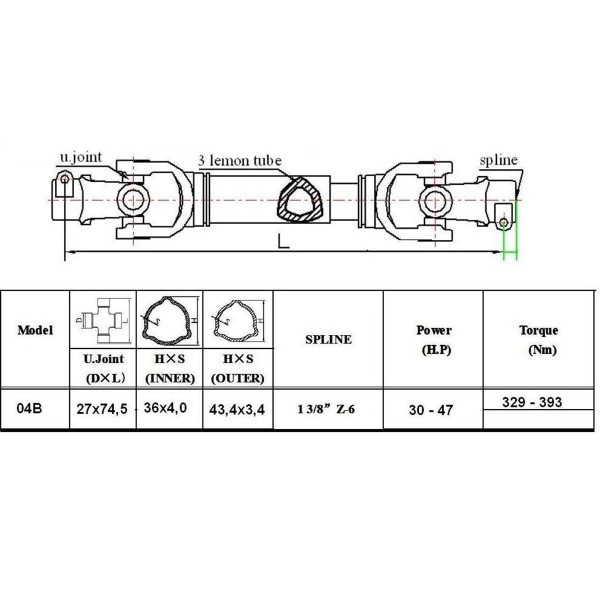

Données techniques :

• longueur totale : 1600 mm,
• puissance transmise jusqu'à 47 CV,
• type de rouleau : rouleau tubulaire,
• moment de force : jusqu'à 393 Nm,

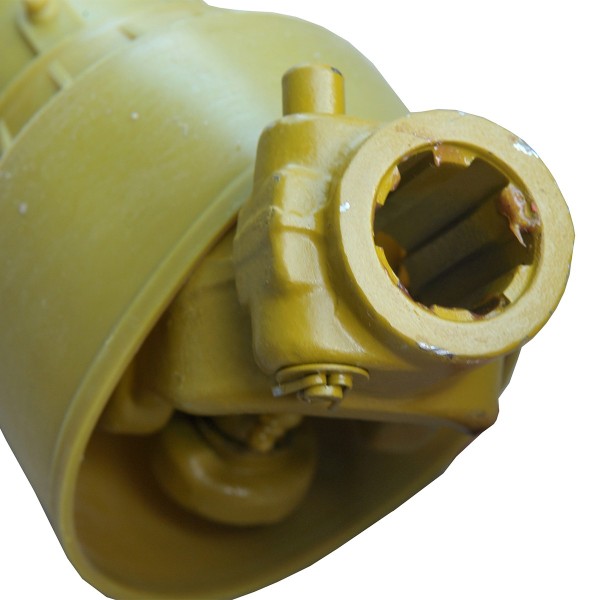

• cannelure standard, 6/6 - 1 3/8,
• profil de tube triangulaire : 36x4,0 mm / 43,5 x 3,4 mm,

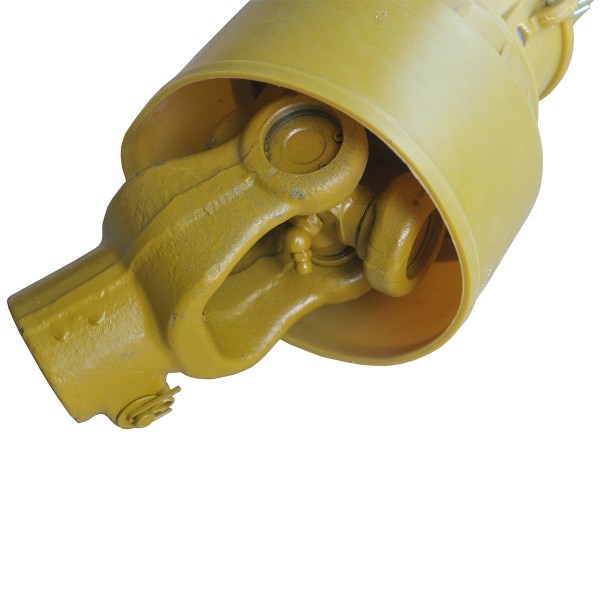

• joint transversal avec graisseurs ( joint transversal type 04 ) : 27 x 74,5 mm,

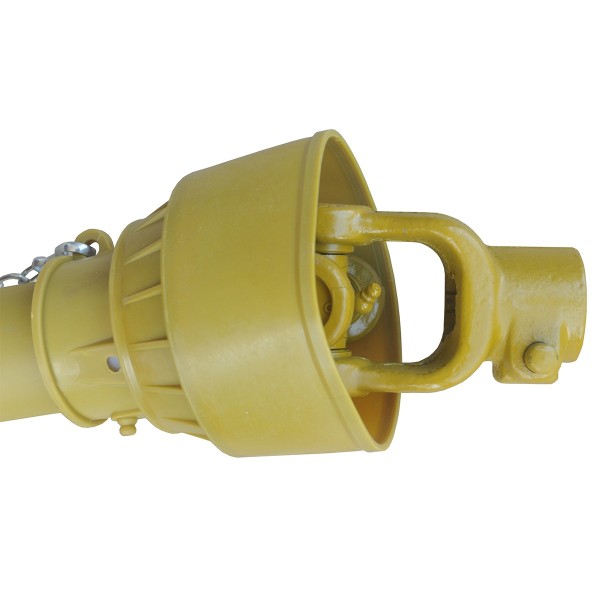

• couverture plastique.

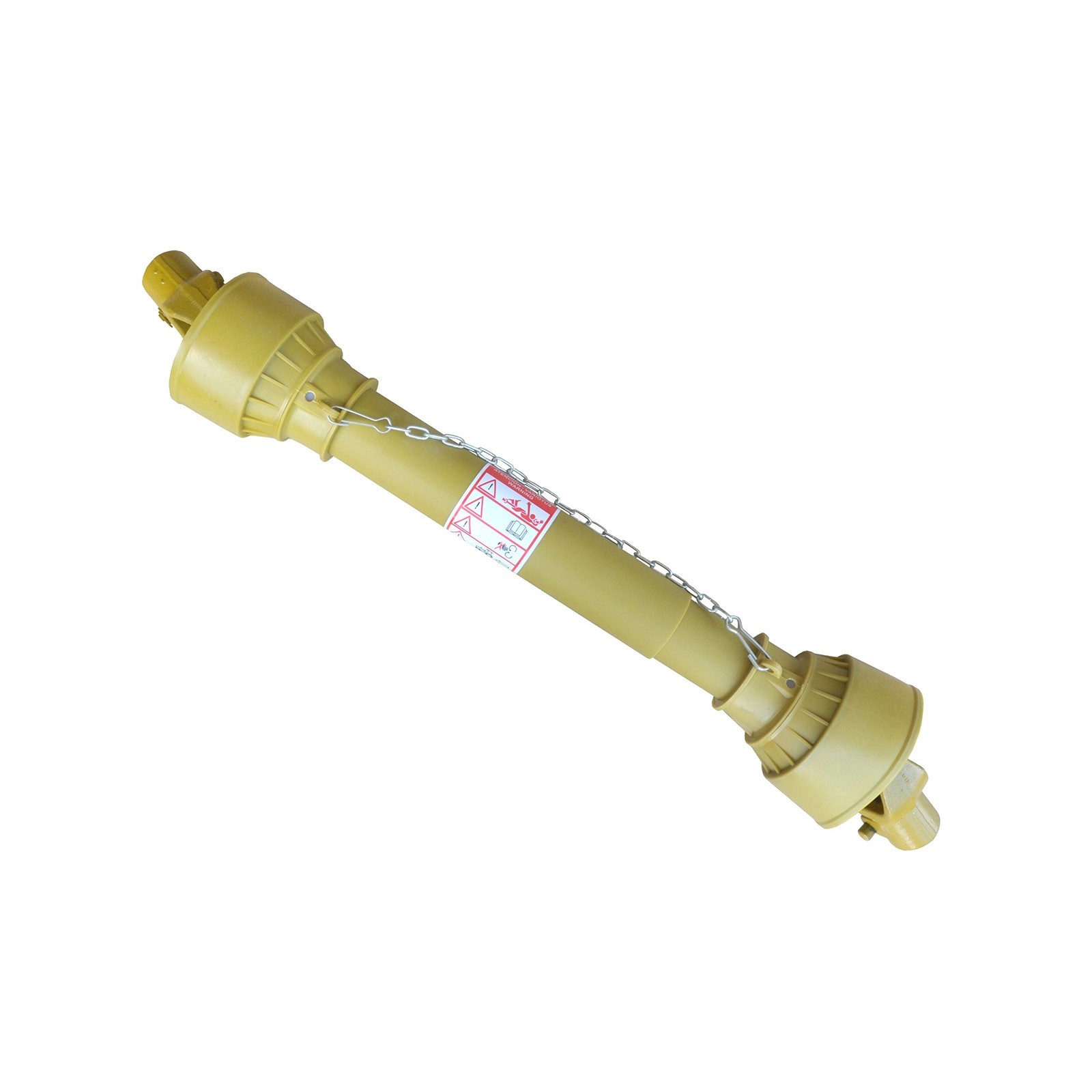

Arbres de prise de force - type 04B - tubulaires, longueur 160 cm (mesurés d'un bout à l'autre une fois repliés).
