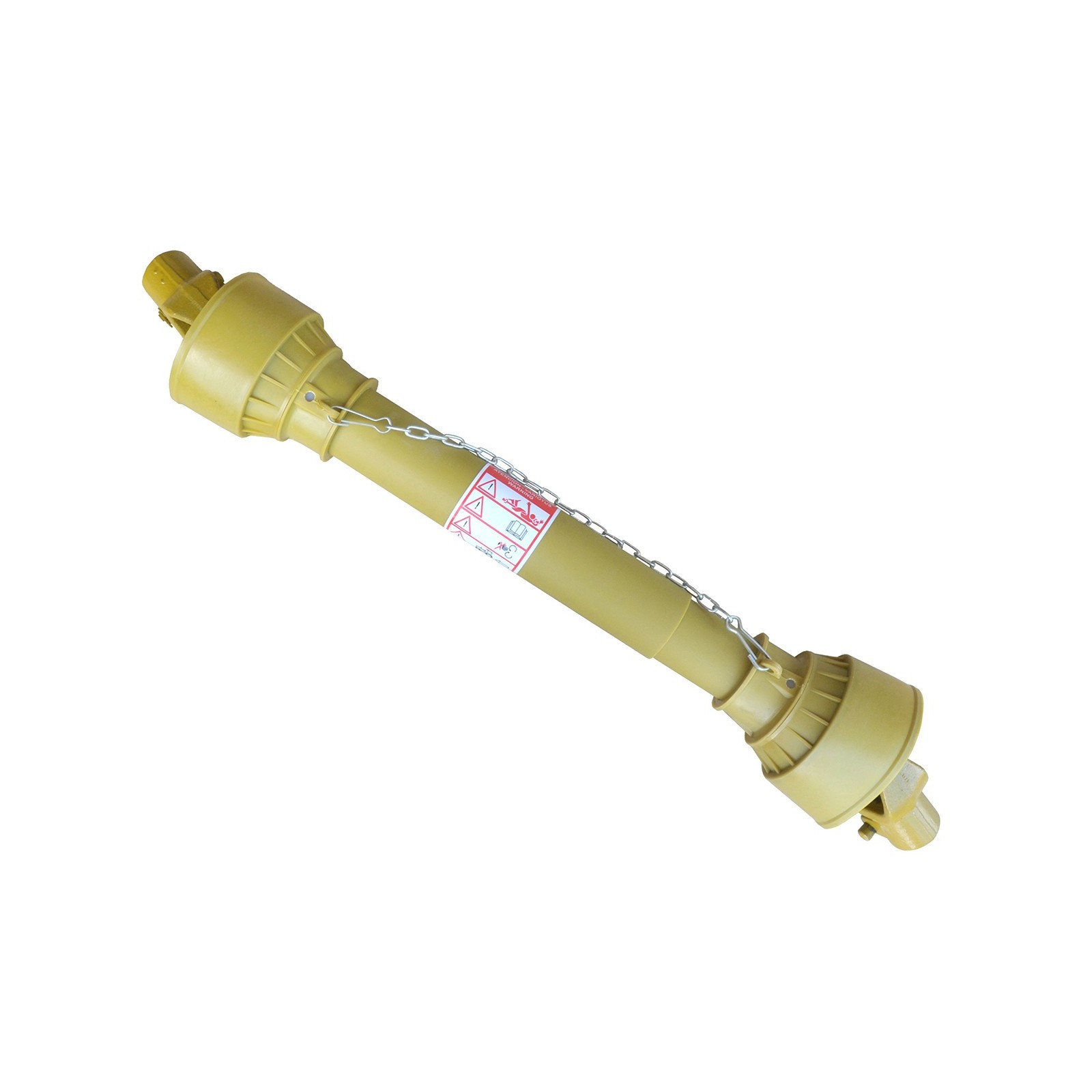

Zapfwelle 04B - 160 cm / bis 47 PS

Was ist eine Zapfwelle und wie funktioniert die Zapfwelle?

Die Kraftübertragungswelle ist die Welle, die den Antrieb überträgt. Drehbewegung vom Traktor zur angeschlossenen Maschine und ist so konzipiert, dass sie schräg zum Traktor arbeitet. Die Kraftübertragungswelle besteht aus 2 Kreuzen, 2 Gabelpaaren und einem Teleskop-Dreiecksrohr. Zapfwelle ist die gebräuchliche Bezeichnung für drei Arten von Wellen:

• Zapfwelle (PTO) des Traktors,
• Kraftübertragungswelle, z.B. Rohr- oder Teleskopwelle,
• Leistungseingangswelle in der Maschine (WPM).

Wie wählt man die richtige Zapfwelle aus?

Die kreuzförmige Gelenk- und Teleskopwelle gibt es in mehreren Ausführungen und wird nach der Länge und der Größe des übertragenen Drehmoments unterteilt. Der Mindestdrehmomentwert ist ein Parameter, der der Hauptparameter ist, den wir bei der Auswahl einer Welle beachten müssen. Der Nm- Nennwert ist der Drehmomentübertragungswert, der abnimmt, wenn die Welle über den vom Hersteller angegebenen Wert hinaus ausfährt. Der nächste Schritt beim Kauf einer Walze ist die Wahl der passenden Länge. Um die passende Welle auszuwählen, messen Sie den Abstand von der Zapfwelle des Traktors zur Zapfwelle der Maschine und messen Sie dann die Zapfwelle von der Mitte zur Mitte der Gelenke.

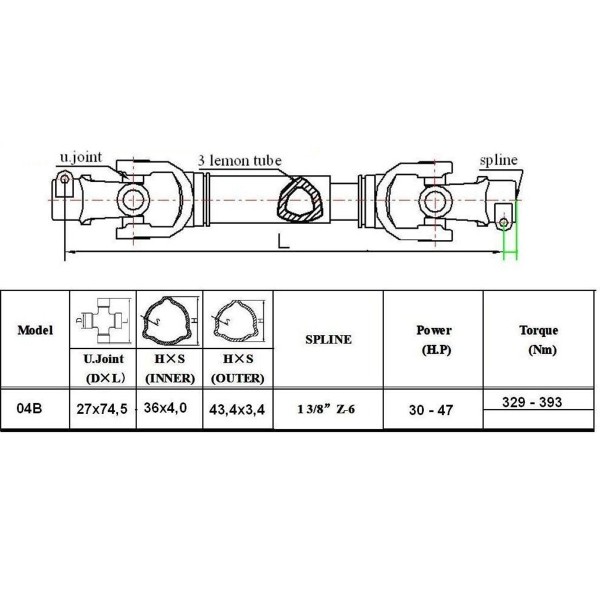

Technische Daten :

• Gesamtlänge: 1600 mm,
• übertragene Leistung bis zu 47 PS,
• Walzentyp: Rohrwalze,
• Kraftmoment: bis 393 Nm,

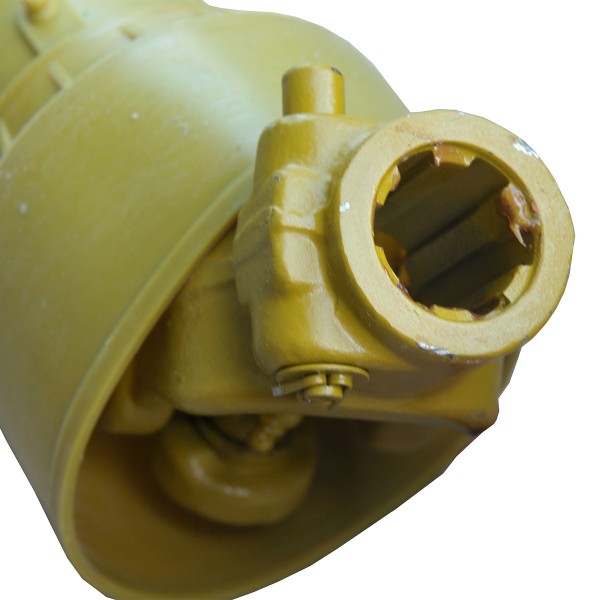

• Standard-Spline, 6/6 - 1 3/8,
• Dreiecksrohrprofil: 36x4,0 mm / 43,5 x 3,4 mm,

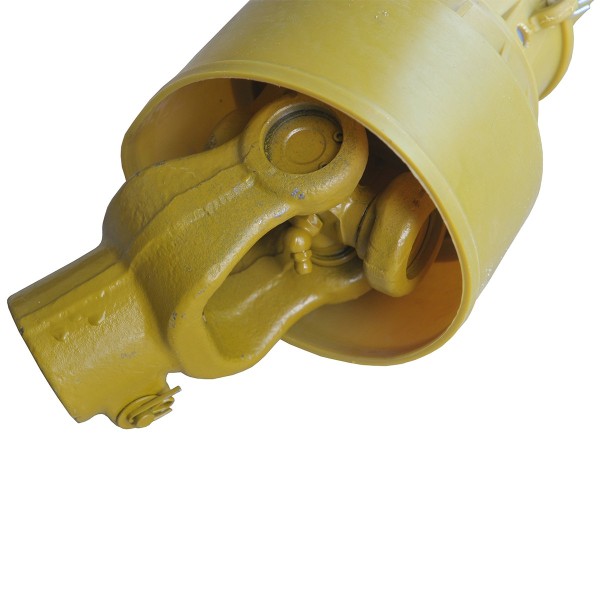

• Kreuzgelenk mit Schmiernippeln ( Kreuzgelenk Typ 04 ): 27 x 74,5 mm,

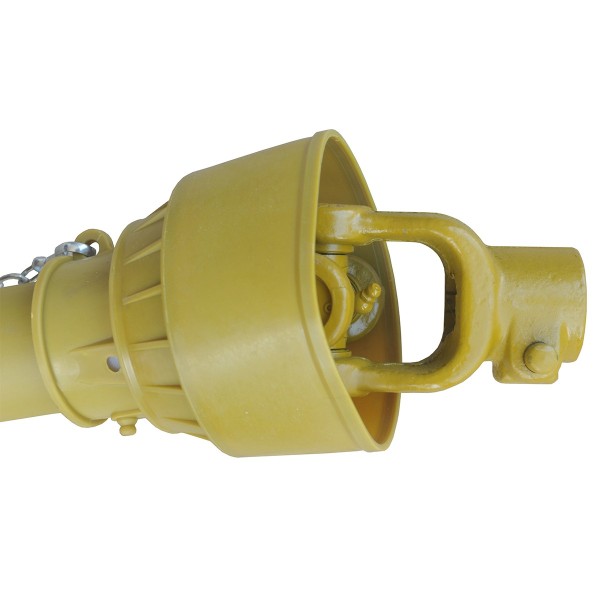

• Plastikhülle.

Zapfwellen – Typ 04B – rohrförmig, 160 cm lang (gemessen von Ende zu Ende im zusammengeklappten Zustand).

Lager :
K15
