Couronne 46T / Ø 185 mm + pignon 9T / 13T / 28T / 252 mm / Yanmar F235 / F265 / FX24 / 5-19-104-15

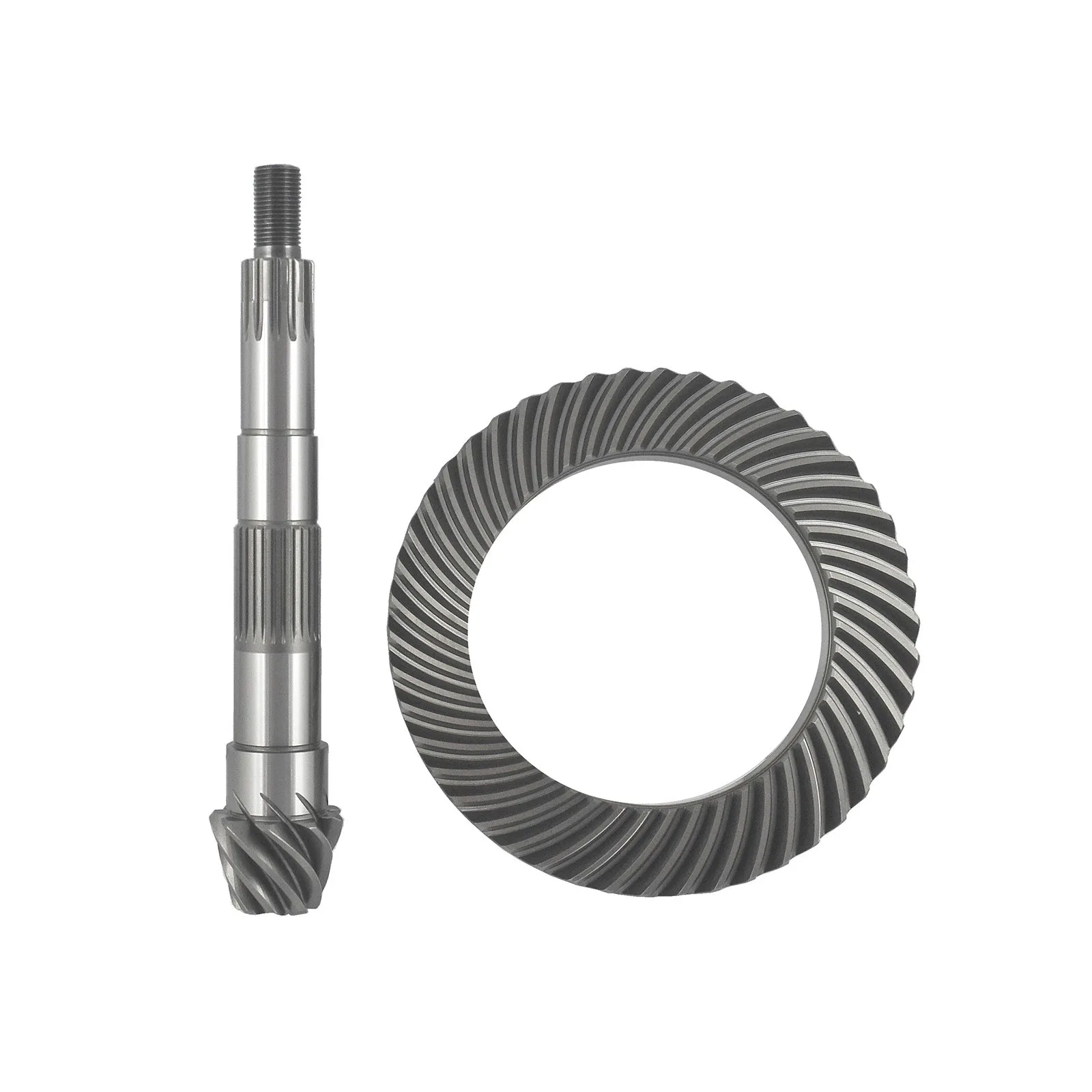

Couronne dentée 46T + arbre pignon 9T / 28T de l'entraînement de l'essieu avant () pour tracteurs Yanmar des séries Yanmar F235, Yanmar F265, Yanmar FX24 et autres.

La couronne avec le pignon est un élément du mécanisme différentiel chargé de transférer la puissance des arbres de transmission du moteur aux roues de route. En plus de transmettre la puissance, l' ensemble arbre + couronne augmente le couple transmis par l'arbre longitudinal à l'arbre transversal tout en changeant simultanément le sens de rotation.

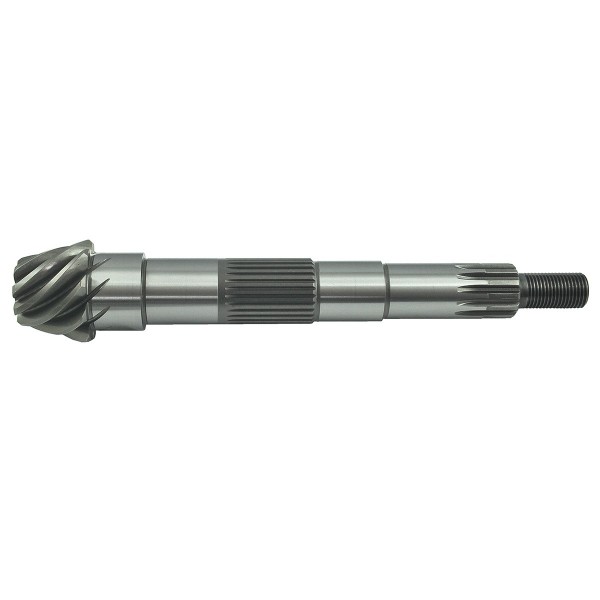

Dimensions du rouleau :

• longueur totale : 252 mm,
• diamètre de l'engrenage hélicoïdal : 31 / 46 mm,
• largeur de l'engrenage hélicoïdal : 32 mm,
• diamètre de la fraise (13T) : 25 mm (mesuré avec les dents de la fraise), 21 mm (mesuré entre les dents de la fraise),
• diamètre de la fraise (28T) : 30 mm (mesuré avec les dents de la fraise), 27 mm (mesuré entre les dents de la fraise),
• longueur utile des fraises : 14 / 30 mm,
• filetage : M15 x 1,5 mm,
• longueur du filetage : 25 mm,
• nombre de dents : 9T / 28T,
• références de pièces d'origine : 198360-31510,
• numéros de comparaison : -,
• références : 5-19-104-15.

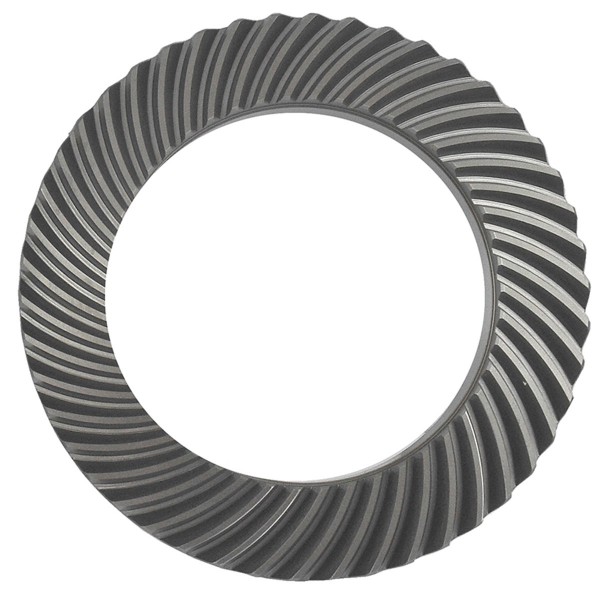

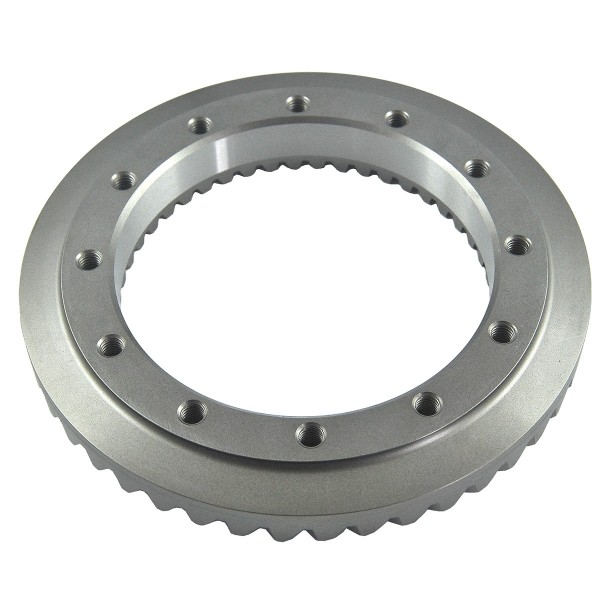

Dimensions de la couronne :

• diamètre extérieur : 185 mm,
• diamètre intérieur : 124 mm,
• hauteur : 27 mm,
• nombre de dents : 46T,
• espacement des trous de vis de montage : 138 mm (mesuré en diagonale) : 36 mm (mesurés les uns des autres),
• diamètre des trous de vis de montage : M6,
• références de pièces d'origine : 198360-31510,
• numéros de comparaison : -,
• références : 5-19-104-15.

Modèles de tracteurs :

Yanmar :

• Yanmar F235,
• Yanmar F265,
• Yanmar FX24.

Les premiers signes d'endommagement de l'unité d'entraînement, de la couronne ou de l'arbre de pignon sont l'observation d'un jeu dans l'engrenage principal, ou un bruit de cognement distinct au démarrage et un niveau de bruit accru pendant le fonctionnement.

Entrepôt :
K18:E29

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
