Spannschloss / KATI / Kat II / 520-680 mm / 14" / Kubota M5040 / M6040 / M7040 / M8540 / 6-02-101-20

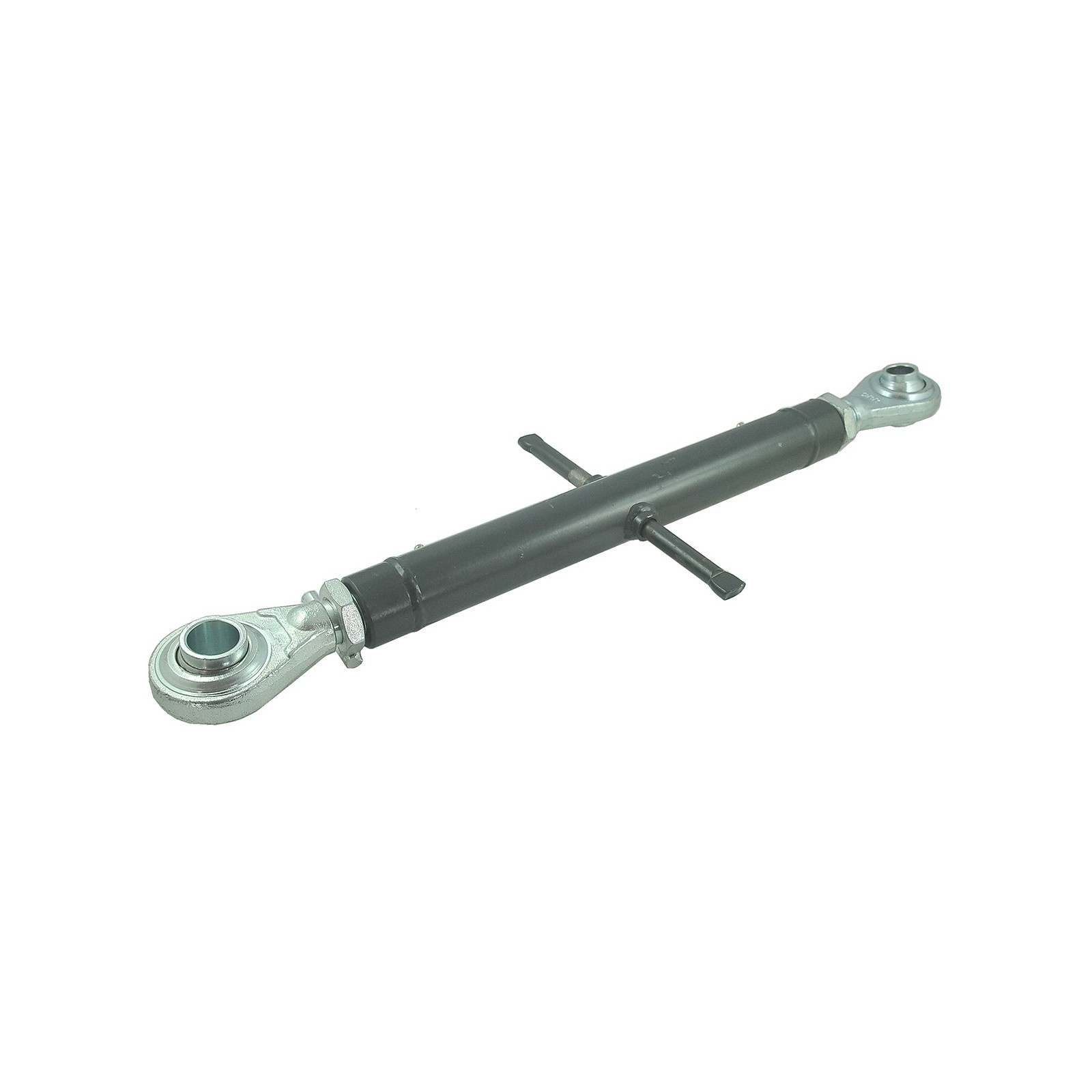

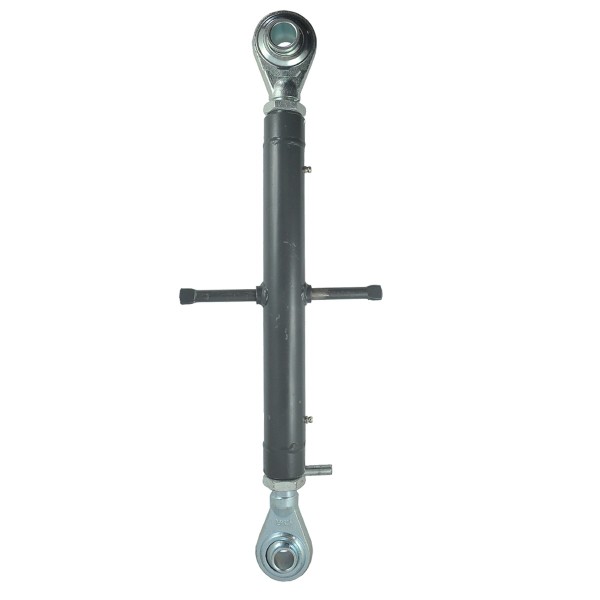

Spannschloss Kat. 1 und Kat. 2 mit einer Gesamtlänge von 580 mm (minimale Gesamtlänge gemessen bei vollständig angezogenen Schrauben) und einem Bolzenlochdurchmesser von 19 mm (TUZ KATI), 26 mm (TUZ Kat. II) für Kubota Traktoren folgender Baureihen: Kubota M5040, Kubota M6040, Kubota M7040, Kubota M8540 und andere.

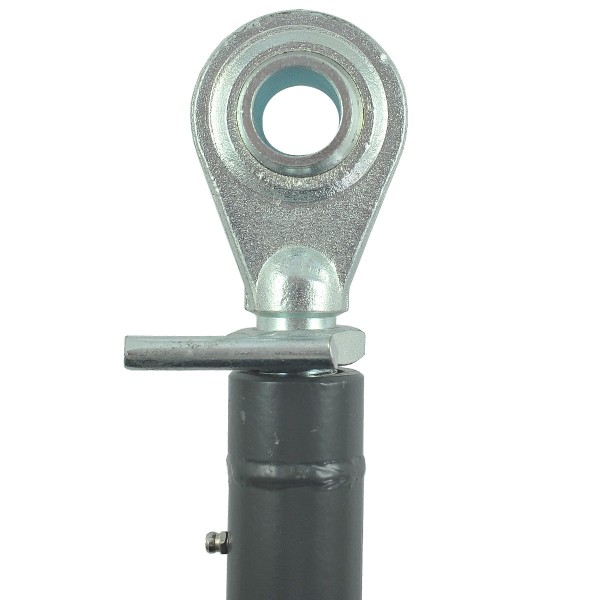

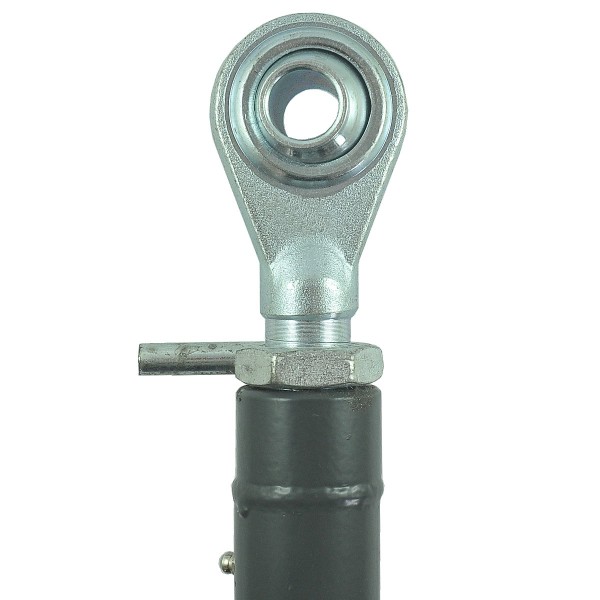

Der in der Landwirtschaft verwendete Dreipunktspanner ist ein Traktorelement, genauer gesagt ein Element des hydraulischen Heckkrafthebers (TUZ - Dreipunkt-Heckkraftheber) und dient zur Anbindung des Traktors an eine Maschine oder ein landwirtschaftliches Gerät. Die Rohrspannschraube, auch Verbinder genannt , besteht aus drei Elementen, nämlich einem Körper und zwei Schrauben, deren Gewinde einander entgegengerichtet sind. Abgeschlossen ist der Spanner mit kugelförmigen Schwenklöchern, Hülsen für Sicherungsstifte .

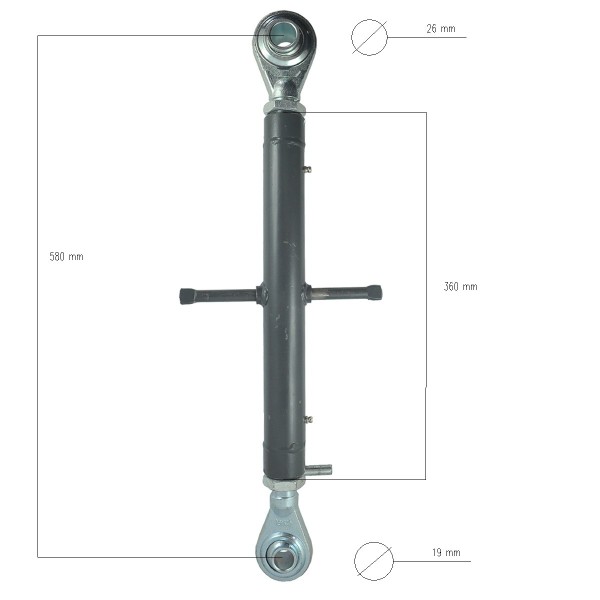

Abmessungen :

• Länge: 360 mm (14 Zoll Gehäuse),
• Gesamtlänge: 580 mm (minimale Gesamtlänge gemessen mit vollständig angezogenen Schrauben),
• Arbeitslänge: minimal 520 mm, maximal 680 mm,
• Gewinde: M24 x 3,
• Durchmesser der Stiftlöcher: 19 mm (TUZ KATI), 26 mm (TUZ Cat II),
• Stifteinbaubreite: 40 (TUZ KATI), 44 mm (TUZ Cat II),
• Kopfdurchmesser: 57 mm (TUZ KATI), 67 mm (TUZ Cat II),
• Originalteilenummern: 3C001-91700,
• Teilenummern: 6-02-101-20.

Traktormodelle :

Kubota :

• Kubota M5040,
• Kubota M6040,
• Kubota M7040,
• Kubota M8540.

Der landwirtschaftliche Spanner besteht aus einer rostfreien Metalllegierung, die hohen Belastungen standhält und schädlichen Witterungsbedingungen standhält. Durch die gegenläufigen Gewindegänge des Spannschlosses wird beim Drehen des Körpers (Zentralelement) die Schraube je nach Drehrichtung angezogen oder geweitet.

Lager:
K13/48

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
