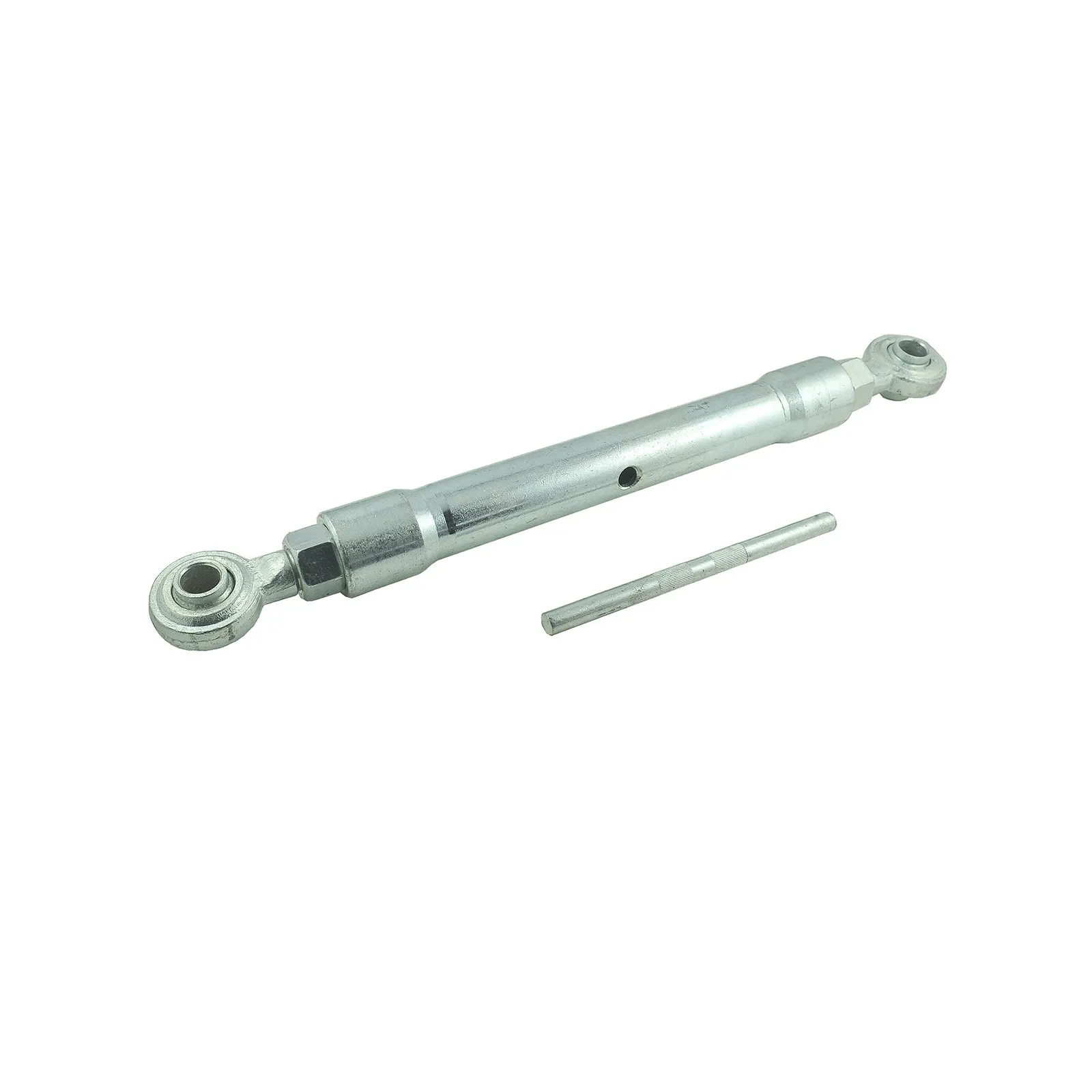

Spannschloss / Kat I / M24 / 500-710 mm

Spannschloss Kat. 1 mit einer Gesamtlänge von 555 mm (Mindestgesamtlänge gemessen bei vollständig eingedrehten Schrauben) und einem Lochdurchmesser für Bolzen von 19,50 mm (TUZ Kat. I) für Traktoren und andere Landmaschinen.

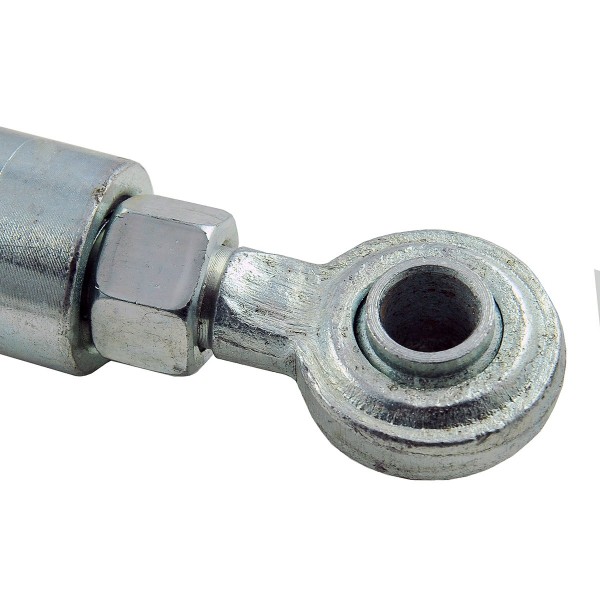

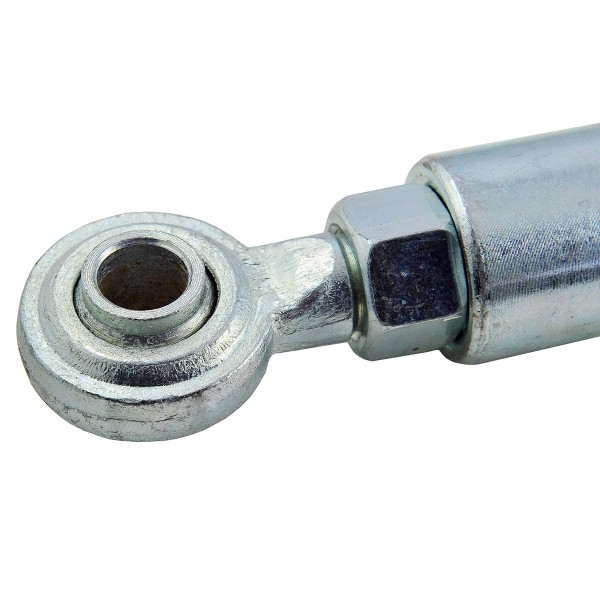

Das in der Landwirtschaft verwendete Spannschloss mit Dreipunktaufhängung ist ein Element des Traktors, insbesondere ein Element des hydraulischen Heckaufhängungs- Dreipunktaufhängungssystems ( %C5% 82ad+suspension+TUZ">TUZ - Dreipunkt-Hinterradaufhängungssystem ) und ist Dient zur Verbindung des Traktors mit der Maschine oder dem landwirtschaftlichen Gerät. Die Spannrohrschraube , auch Verbindungsstück genannt, besteht aus drei Elementen, nämlich dem Körper und zwei Schrauben, deren Gewinde entgegengesetzt gerichtet sind Spannschloss und Abschluss mit kugelförmigen, schwenkbaren Löchern, Hülsen für Sicherungsstifte .

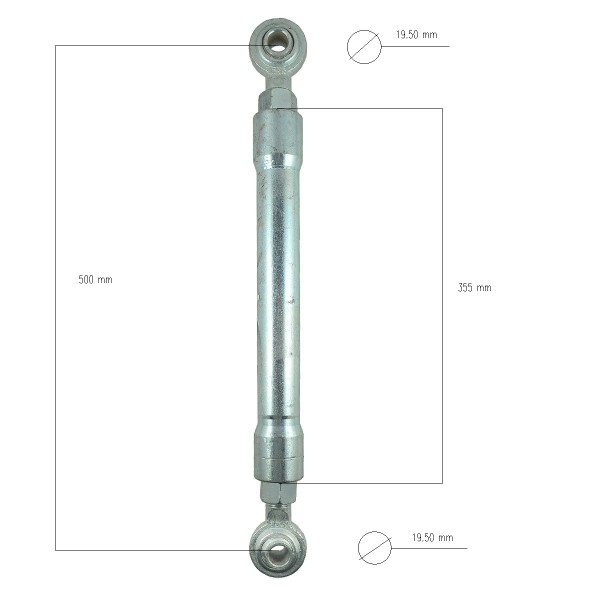

Abmessungen :

• Länge: 355 mm (Körper),
• Gesamtlänge: 555 mm (Mindestgesamtlänge gemessen bei vollständig eingedrehten Schrauben),
• Arbeitslänge: minimal 500 mm, maximal 710 mm,
• Gewinde: M24 x 3,
• Stiftlochdurchmesser: 19,50 mm (Kat. I),
• Breite der Hülse für Befestigungsstifte: 38 mm,
• Kopfdurchmesser: 57 mm,
• Stahlhärte: -,
• Stahlwiderstand: -,
• Teilenummern: 6-02-101-01.

Das landwirtschaftliche Spannschloss besteht aus einer Edelstahllegierung, die hohen Belastungskräften standhält und schädlichen Wetterbedingungen standhält. Die gegenläufigen Gewindegänge des Spannschlosses bewirken, dass sich beim Drehen des Körpers (Mittelelement) je nach Drehrichtung die Schraube festzieht oder eine Spreizwirkung entfaltet.

Lager:
K13/37

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
