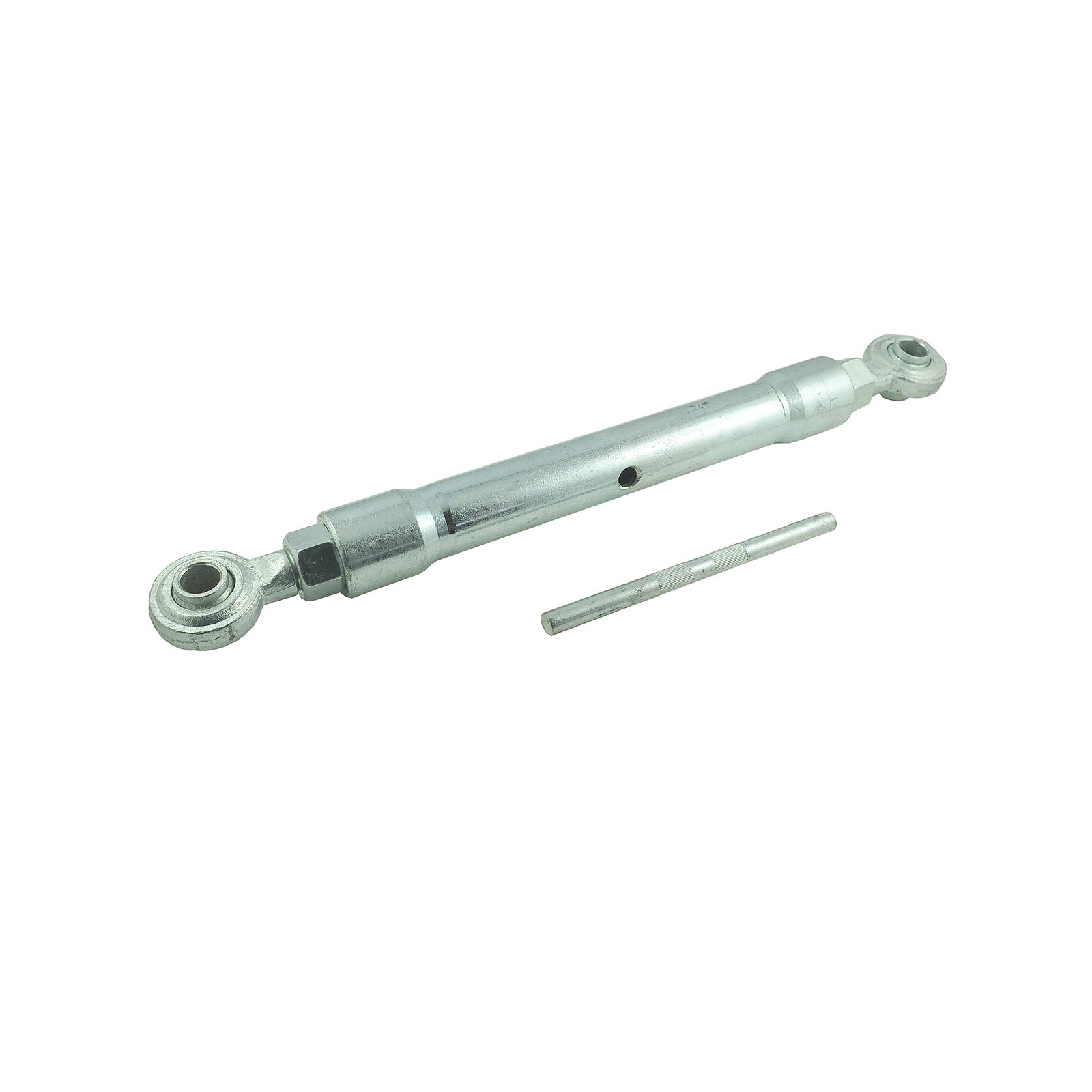

Tendeur / Cat I / M24 / 500-710 mm

Tendeur Cat 1 d'une longueur totale de 555 mm (longueur totale minimale mesurée avec les vis entièrement serrées) et d'un diamètre de trou de goupille de 19,50 mm (liaison de poussée Cat I) pour tracteurs et autres machines agricoles.

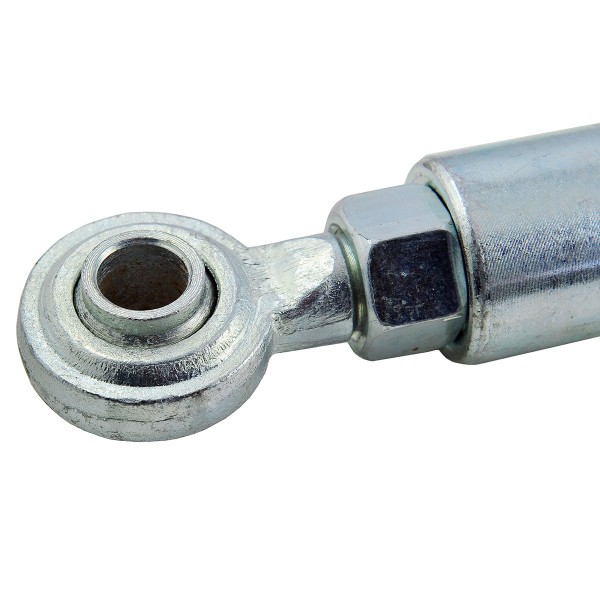

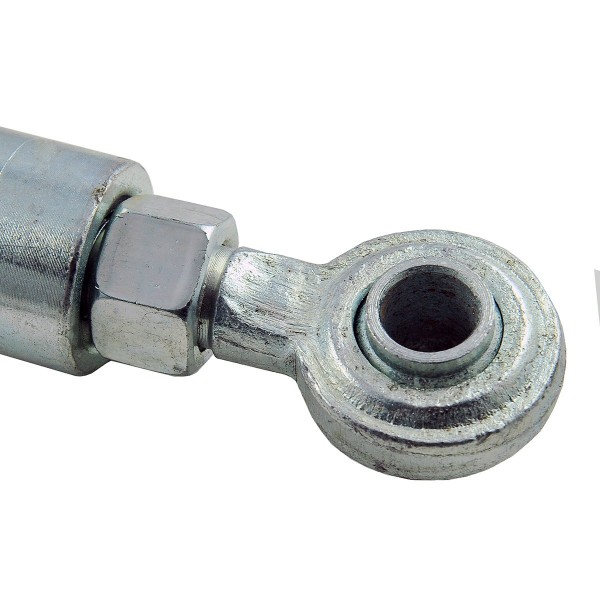

Un tendeur de relevage trois points utilisé en agriculture est un composant de tracteur, plus précisément un élément du relevage hydraulique trois points arrière (Système de suspension arrière à trois points avec liaison à trois points), servant à relier le tracteur à une machine ou un outil agricole. Ce tendeur tubulaire, également appelé connecteur, se compose de trois éléments : un corps et deux vis à filetage opposé. Le tendeur et la vis sont terminés par des douilles sphériques auto-alignantes (goupilles de verrouillage).

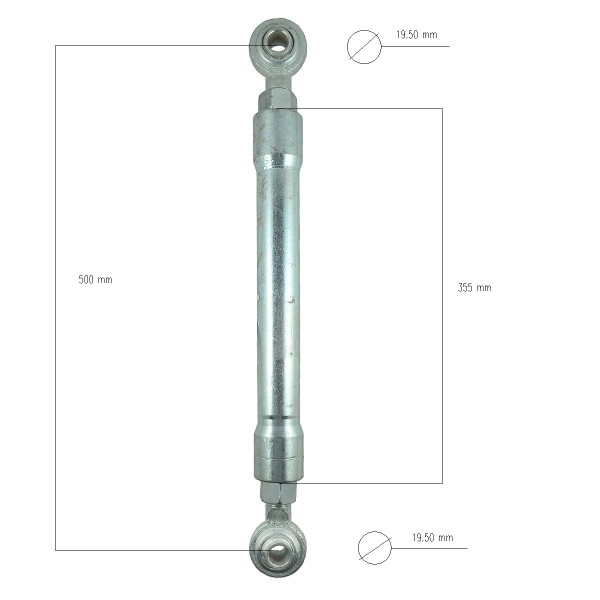

Dimensions :

• longueur : 355 mm (corps),
• longueur totale : 555 mm (longueur totale minimum mesurée avec vis entièrement vissées),
• longueur utile : minimum 500 mm, maximum 710 mm,
• filetage : M24 x 3,
• diamètre du trou de broche : 19,50 mm (Cat I),
• largeur du manchon pour broches de montage : 38 mm,
• diamètre de la tête : 57 mm,
• dureté de l'acier : -,
• résistance de l'acier : -,
• numéros de pièce : 6-02-101-01.

Le tendeur agricole est constitué d'un alliage d'acier inoxydable qui résiste aux forces de contrainte élevées et aux conditions météorologiques nocives. Les filetages opposés du tendeur font que lors de la rotation du corps (élément intermédiaire), selon le sens de rotation, la vis se resserre ou a un effet d'expansion.

Entrepôt:
K13/37

*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.
