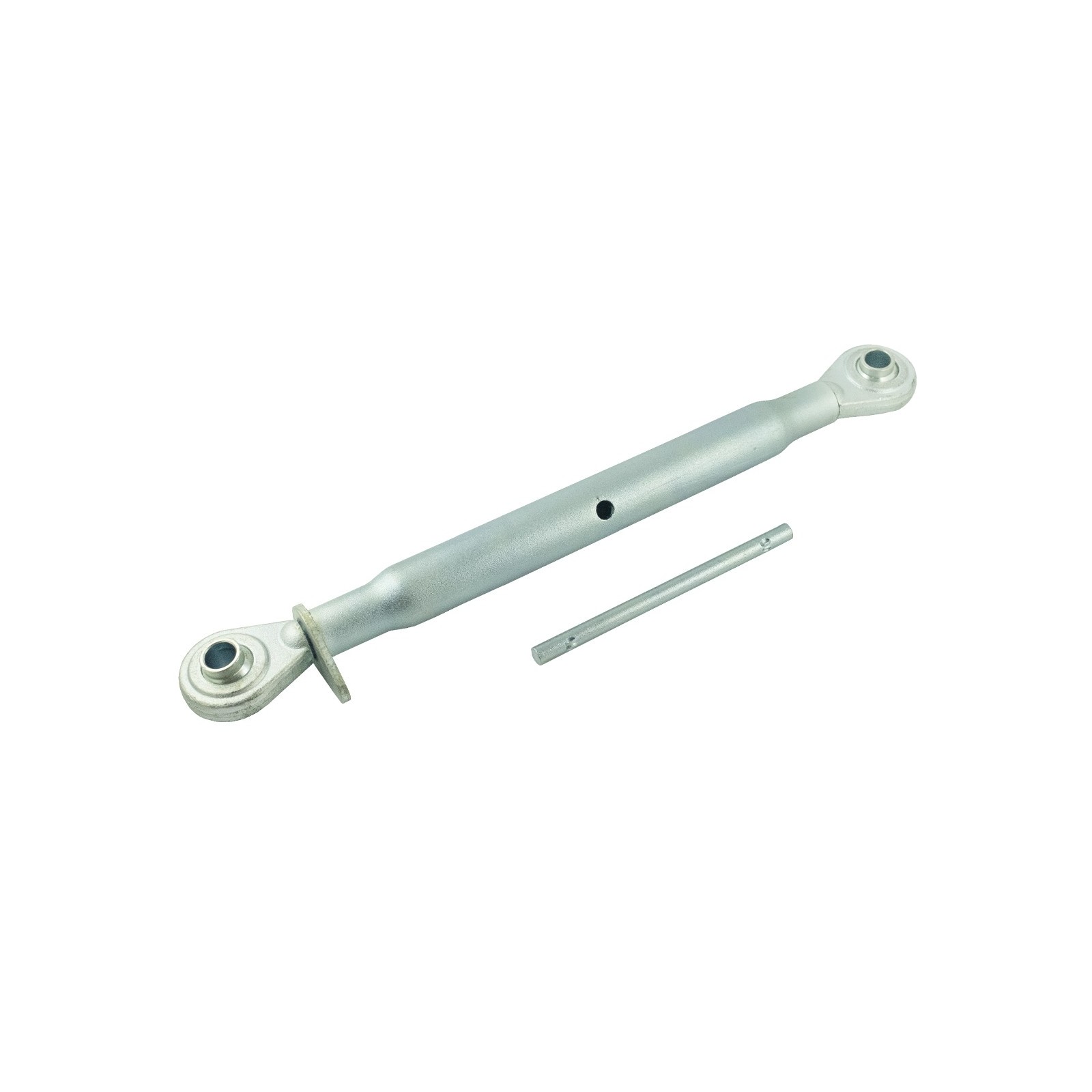

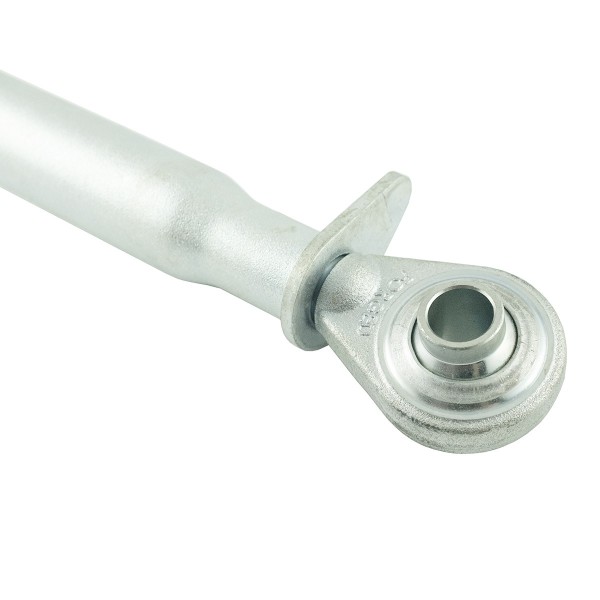

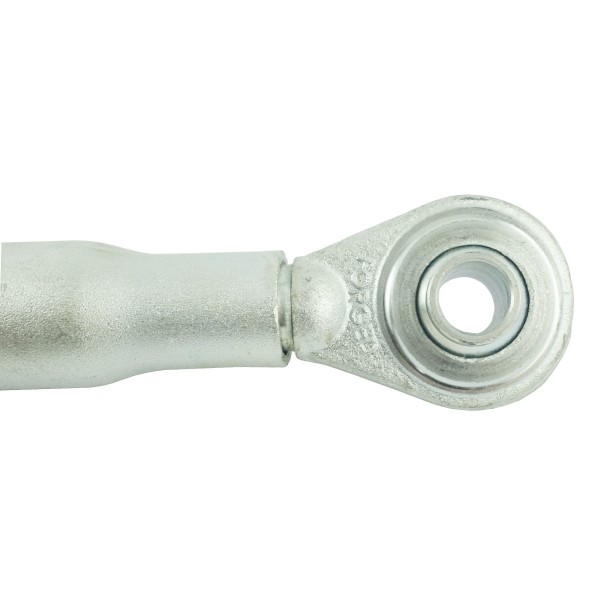

Spannschloss 406 mm / Dreipunktanbau Kat I/Kat I

Was ist ein Spannschloss und wofür wird es verwendet?

Das in der Landwirtschaft verwendete Dreipunkt-Kraftheber-Spannschloss ist ein Element des Traktors, insbesondere ein Element der hinteren Dreipunkt-Kraftheberhydraulik ( Dreipunkt-Hinterradaufhängungssystem ) und dient der Verbindung des Traktors mit der Maschine oder dem landwirtschaftlichen Gerät. Die Rohrspannschraube , auch Verbinder genannt, besteht aus drei Elementen, nämlich dem Körper und zwei Schrauben, deren Gewinde einander entgegengesetzt gerichtet sind. Spannschloss und Abschluss mit kugelförmigen, schwenkbaren Löchern, Hülsen für Sicherungsstifte .

Abmessungen :

• Länge: 406 mm (Körper),
• Arbeitslänge: minimal 515 mm, maximal 730 mm,
• Gewinde: 1-1/8 UNC (Zoll) / (M28),
• Stiftlochdurchmesser: 19,50 mm,
• Breite der Hülse für Befestigungsstifte: 44 / 44 mm,
• Kopfdurchmesser: 63 / 63 mm,

Das landwirtschaftliche Spannschloss besteht aus einer Edelstahllegierung, die hohen Belastungskräften standhält und schädlichen Wetterbedingungen standhält. Die gegenläufigen Gewindegänge des Spannschlosses bewirken, dass sich beim Drehen des Körpers (Mittelelement) je nach Drehrichtung die Schraube festzieht oder eine Spreizwirkung entfaltet.

Magazin: M01:G52

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
