Spannschlosskopf / CAT II / LH / M27 / 225 mm / 03424

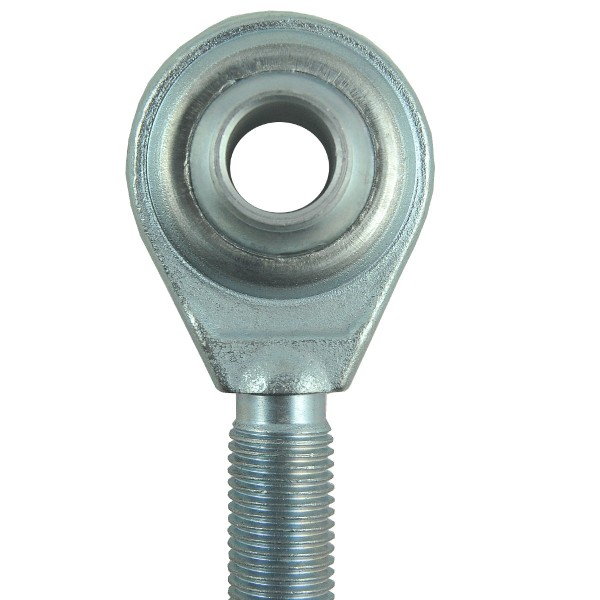

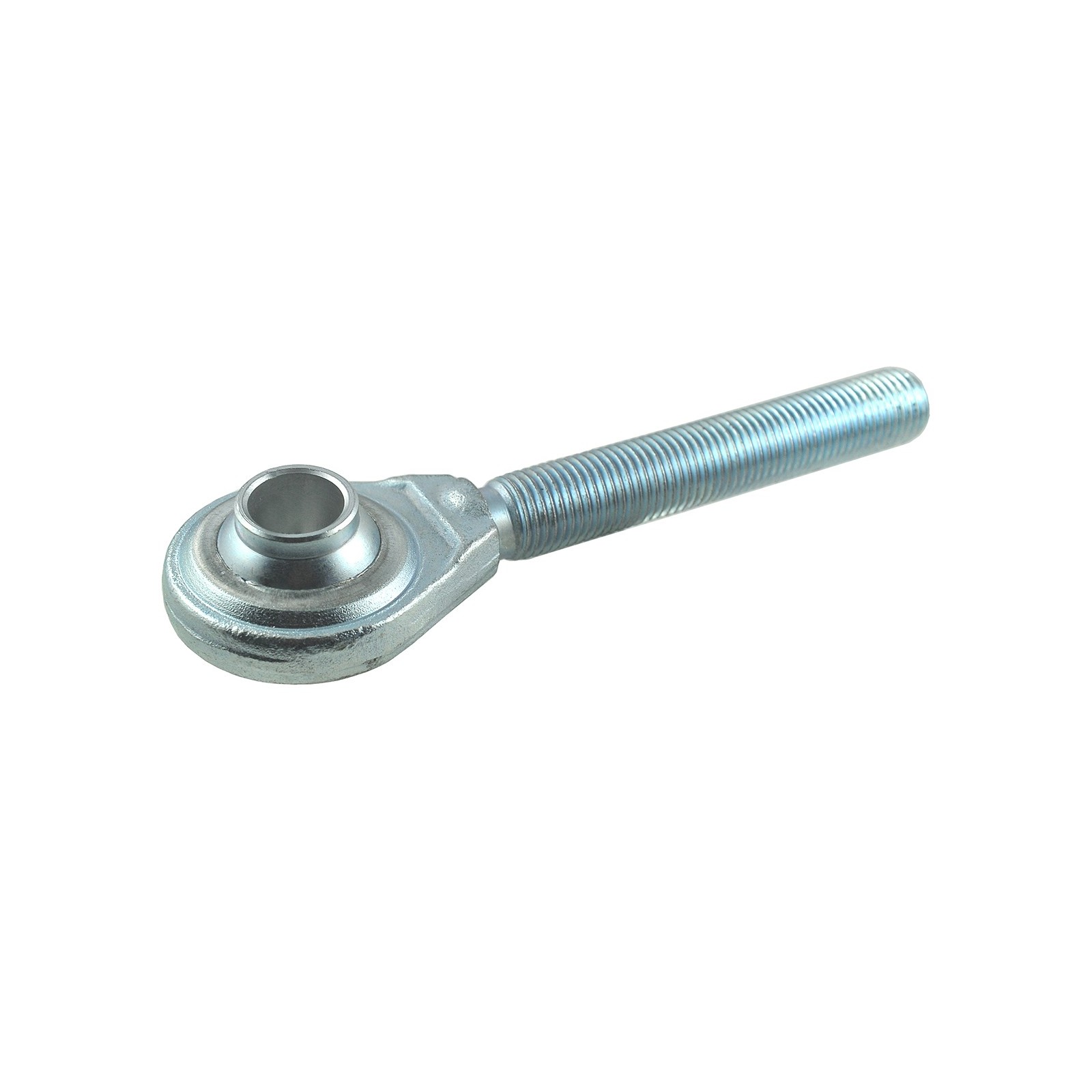

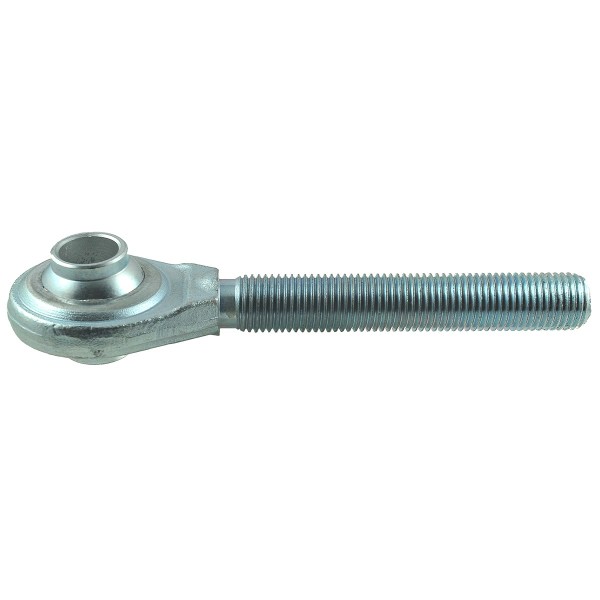

Kugelkopf (links) des oberen Anschlusses mit einem Innendurchmesser von 26 mm und einem M27 x 3- Gewinde.

Das in der Landwirtschaft verwendete Spannschloss mit Dreipunktaufhängung ist ein Element des Traktors, insbesondere das Element der hinteren Dreipunktaufhängung ( Dreipunkt-Hinterradaufhängung ) und dient der Verbindung des Traktors mit der Maschine oder dem landwirtschaftlichen Gerät. Die Rohrspannschraube, auch Verbinder genannt, besteht aus drei Elementen, nämlich dem Körper und zwei Schrauben, deren Gewinde einander entgegengesetzt gerichtet sind. Spannschloss und Abschluss mit kugelförmigen, schwenkbaren Löchern, Hülsen für Sicherungsstifte .

Abmessungen :

• Gesamtlänge: 225,
• Innendurchmesser: 26 mm,
• Außendurchmesser: 75 mm,
• Breite (Hülse): 50 mm,

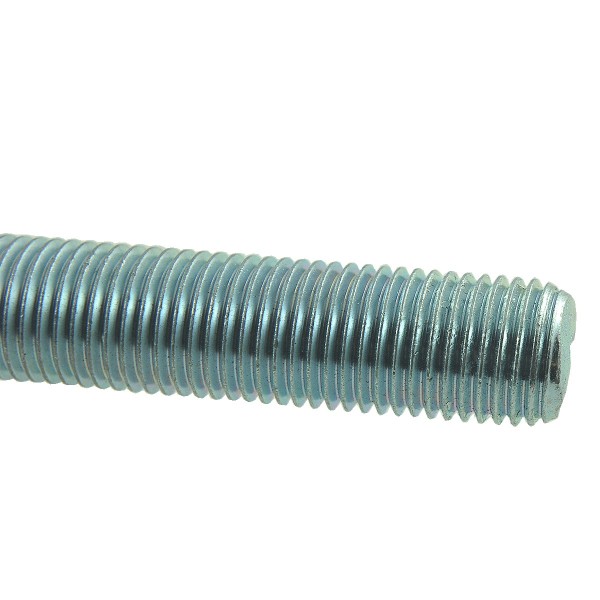

• Gewinde: M27 x 3,
• Gewindelänge: 160 mm,
• Teilenummern: 03423.

Das landwirtschaftliche Spannschloss besteht aus einer Edelstahllegierung, die hohen Belastungskräften standhält und schädlichen Wetterbedingungen standhält. Die gegenläufigen Gewindegänge des Spannschlosses bewirken, dass sich beim Drehen des Körpers (Mittelelement) je nach Drehrichtung die Schraube festzieht oder eine Spreizwirkung entfaltet.

Lager :
K13:37

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
