Dreipunkt-Aufhängungssystem mit Armen 600 mm lang und Spannschloss 420–590 mm für Kubota -Traktoren der Typen Kubota B1-10, Kubota B1-14, Kubota B1-15, Kubota B1-16, Kubota B1-17, Kubota B40, Kubota Serien B1200, Kubota B1400, Kubota B1402, Kubota B1500, Kubota B1502, Kubota B1550, Kubota B1750, Kubota B2150, Kubota B4200, Kubota B6001, Kubota B6100, Kubota B7000, Kubota B7001, Kubota B7100, Zen-Noh ZB1200, Zen - Nein ZB1400, Zen-Noh ZB1402, Zen-Noh ZB1500, Zen-Noh ZB6001, Zen-Noh ZB6100, Zen-Noh ZB7000, Zen-Noh ZB7001, Zen-Noh ZB7100 und andere.
Die Dreipunktaufhängung ist eine Kombination aus Traktor und Landmaschine und stellt ein spezielles System von Elementen dar, das das Heben, Transportieren und Einstellen der richtigen Position im Verhältnis zum Boden und zum Traktor, zu Landmaschinen und -geräten ermöglicht. Bei der hydraulisch gesteuerten Dreipunktaufhängung (kurz 3-Punkt-Aufhängung) handelt es sich, wie der Name schon sagt, um eine Verbindung einer Landmaschine mit einem Traktor an drei Punkten, d. h. an zwei hydraulisch anhebbaren Balken, die mit den sogenannten Pflugscharen verbunden sind. Kabel (rechte linke Seite) und einem zentral angeordneten Stecker, dem sogenannten Spannschloss. Wozu dient die Dreipunktaufhängung des Traktors?:
- zum Heben und Transportieren von landwirtschaftlichen Maschinen und Geräten,
- zur Ermittlung der geeigneten Arbeitstiefe bzw. -höhe der landwirtschaftlichen Maschine oder des landwirtschaftlichen Gerätes,
- zum Transport von Maschinen und Geräten,
- zur Stabilisierung von Maschinen und Geräten beim Transport.
Das hydraulisch betätigte Hinterradaufhängungssystem besteht aus einem Aktuator, einer Pumpe, einem Sicherheitsventil und einem Hydraulikverteiler. Der Betrieb des Dreipunkt-Kupplungssystems wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird. Der Hydraulikzylinder (eine oder zwei Richtungen) ist für das Anheben des Systems (und das Absenken des Zweirichtungszylinders) verantwortlich, die Hydraulikpumpe ist für die Erzeugung des entsprechenden Drucks im System verantwortlich, das Sicherheitsventil ist eine Sicherung, die den Druck reduziert Druck im System, wenn das maximal mögliche Hubgewicht überschritten wird, und der Hydraulikverteiler ist eine Vorrichtung, die den Ölfluss im System steuert. Der Betrieb des Dreipunktgestänges wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird.
Abmessungen:
Unterarm (Wimper):
- Gesamtlänge: 600 mm,
- Arbeitslänge: 535 mm (gemessen von der Mitte bis zur Mitte der Stiftlöcher),
- Breite: 50 mm,
- Dicke: 12 mm,
- Stiftlochdurchmesser: 22,50 mm.
Spannschloss :
- Länge: 235 mm (Körper),
- Gesamtlänge: 430 mm (Mindestgesamtlänge gemessen bei vollständig eingedrehten Schrauben),
- Arbeitslänge: minimal 370 mm, maximal 540 mm,
- Gewinde: M20 x 3,5,
- Stiftlochdurchmesser: 19,50 mm,
- Breite der Hülse für Befestigungsstifte: 40 / 40 mm,
- Kopfdurchmesser: 57/57 mm.

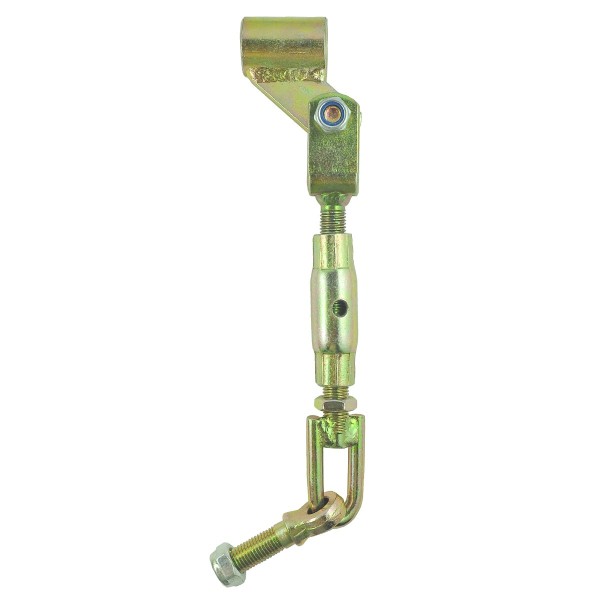

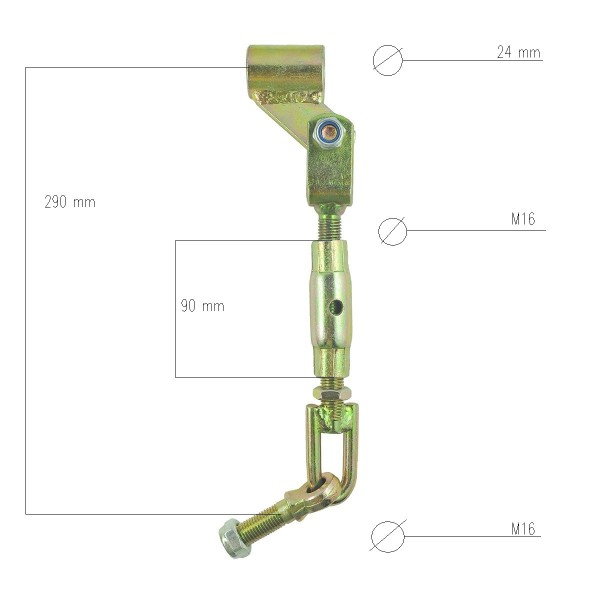

Unterarmstabilisator (lass) Dreipunktgestänge :
- Länge: 90 mm (Körper),
- Arbeitslänge: mindestens 290 mm.
- Innendurchmesser der Hülse: 24 mm,
- Gewinde: M16,

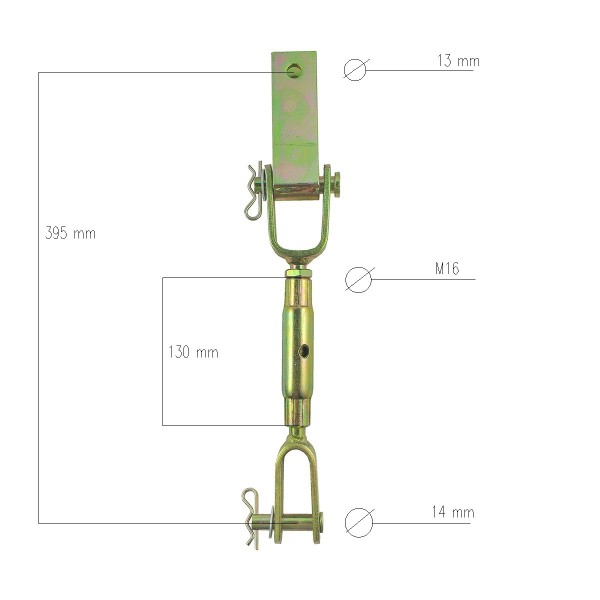

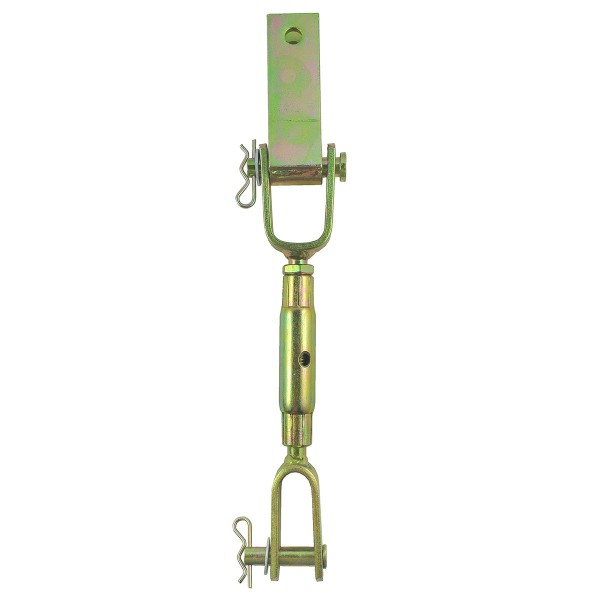

Dreipunkt-Armaufhängung mit Verstellung :
- Länge: 130 mm (Körper),
- Gesamtlänge: 430 mm,
- Arbeitslänge: 395 mm (Mindestlänge gemessen bei vollständig angezogenen Schrauben),
- Gewinde: M16.
Dreipunkt-Armaufhängung ohne Verstellung :
- Gesamtlänge: 450 mm,
- Arbeitslänge: 410 mm.

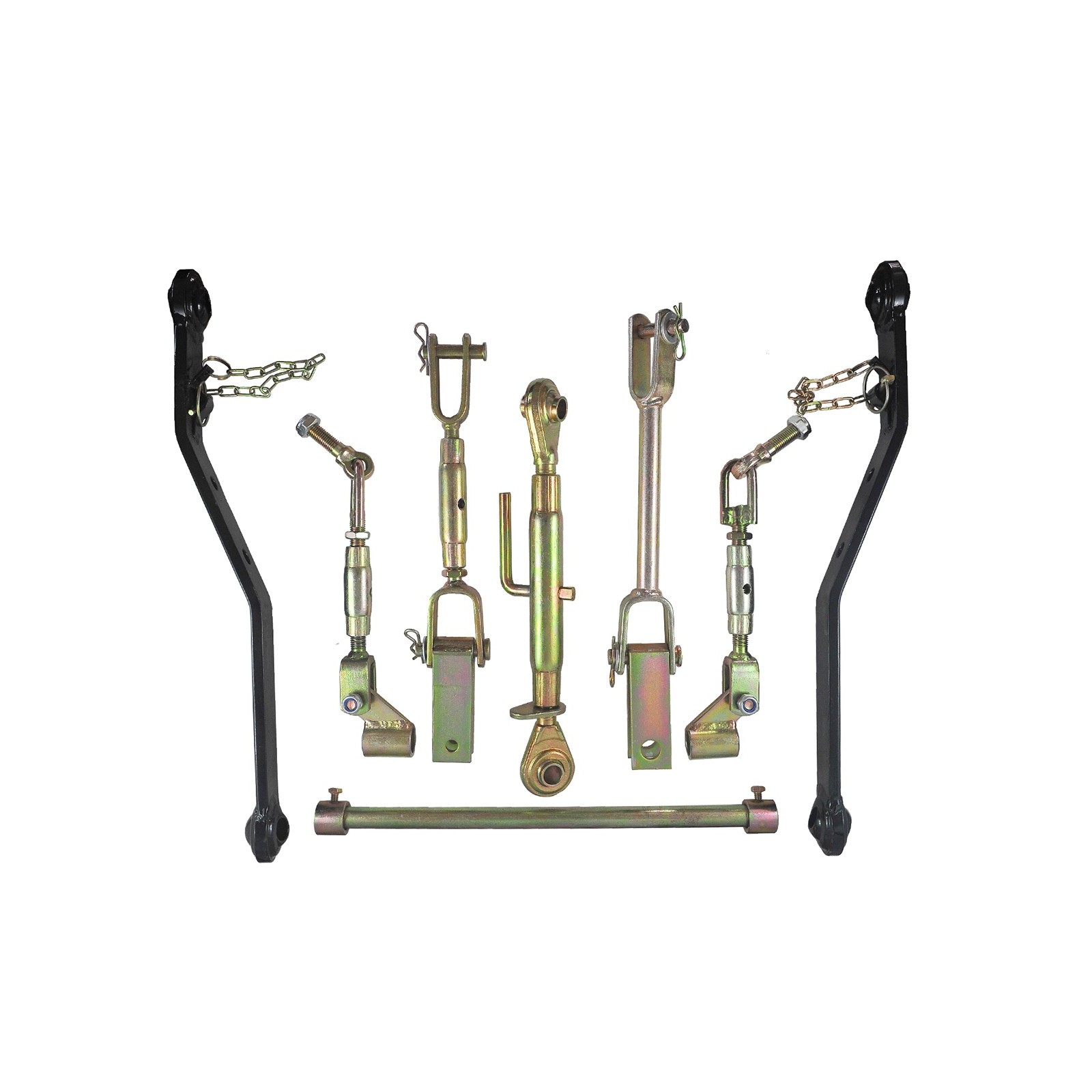

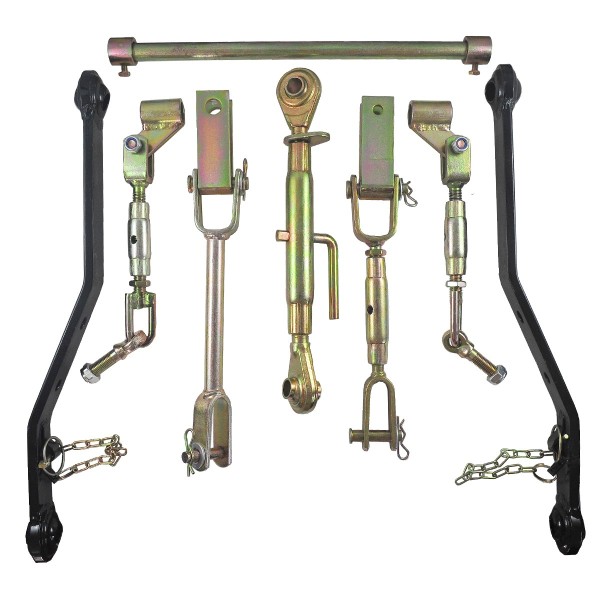

Das Dreipunktgestänge-Set Cat I ist für Kubota-Traktoren und Minen der Serien Kubota B und Zen Noh bestimmt und besteht aus :
- Unterarme x 2 (Stöcke),
- oberer Anschluss (Spannschloss),
- Kleiderbügel (Verbindung der unteren Arme des Lifts mit den oberen, sogenannte Hebearme) x 2,
- Ketten ziehen die Unterarme x 2,
- Unterarm-Montagehalterung,
- Spannschlosshalterung,
- Anhängerdeichsel.
Traktormodelle :
Kubota :
- Kubota B1-10,
- Kubota B1-14,
- Kubota B1-15,
- Kubota B1-16,
- Kubota B1-17,
- Kubota B40,
- Kubota B1200,
- Kubota B1400,
- Kubota B1402,
- Kubota B1500,
- Kubota B1502,
- Kubota B1550,
- Kubota B1750,
- Kubota B2150,
- Kubota B4200,
- Kubota B6001,
- Kubota B6100,
- Kubota B7000,
- Kubota B7001,
- Kubota B7100.
Zen-Noh :
- Zen-Noh ZB1200,
- Zen-Noh ZB1400,
- Zen-Noh ZB1402,
- Zen-Noh ZB1500,
- Zen-Noh ZB6001,
- Zen-Noh ZB6100,
- Zen-Noh ZB7000,
- Zen-Noh ZB7001,
- Zen-Noh ZB7100.
Die unteren Arme des Gestänges haben meistens ein Kugelende, aber in modernen Systemen verwenden Hersteller universellere Hakenenden. Die Dreipunktaufhängung kann sowohl hinten als auch vorne am Traktor eingesetzt werden. Dreipunkt-Anhängeschlingen unterscheiden sich in der Länge der Unterarme, dem Durchmesser der Kugellöcher und der Länge der Aufhänger. Vor dem Kauf sollten Sie den Abstand zwischen den Befestigungsstiften der Unterarme und dem entsprechenden Abstand hinter dem Traktor sorgfältig messen Reifen.
