Dreipunktanbausystem ISEKI KUBOTA / Cat I/Kat I / 16 x 50 x 600 mm / M27 x 400 mm

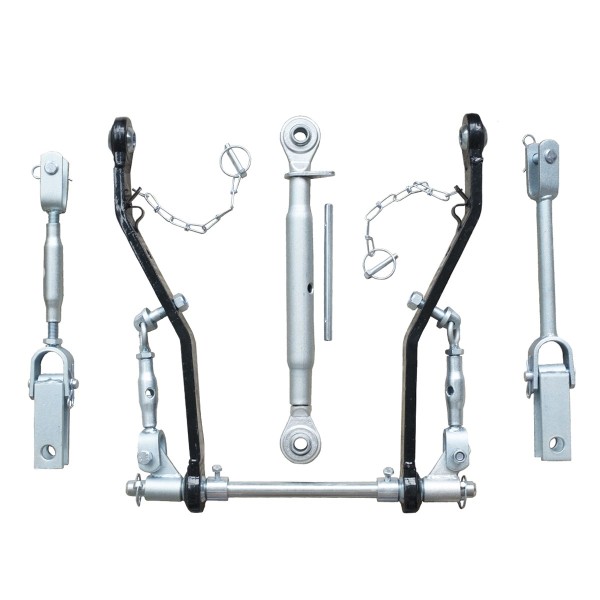

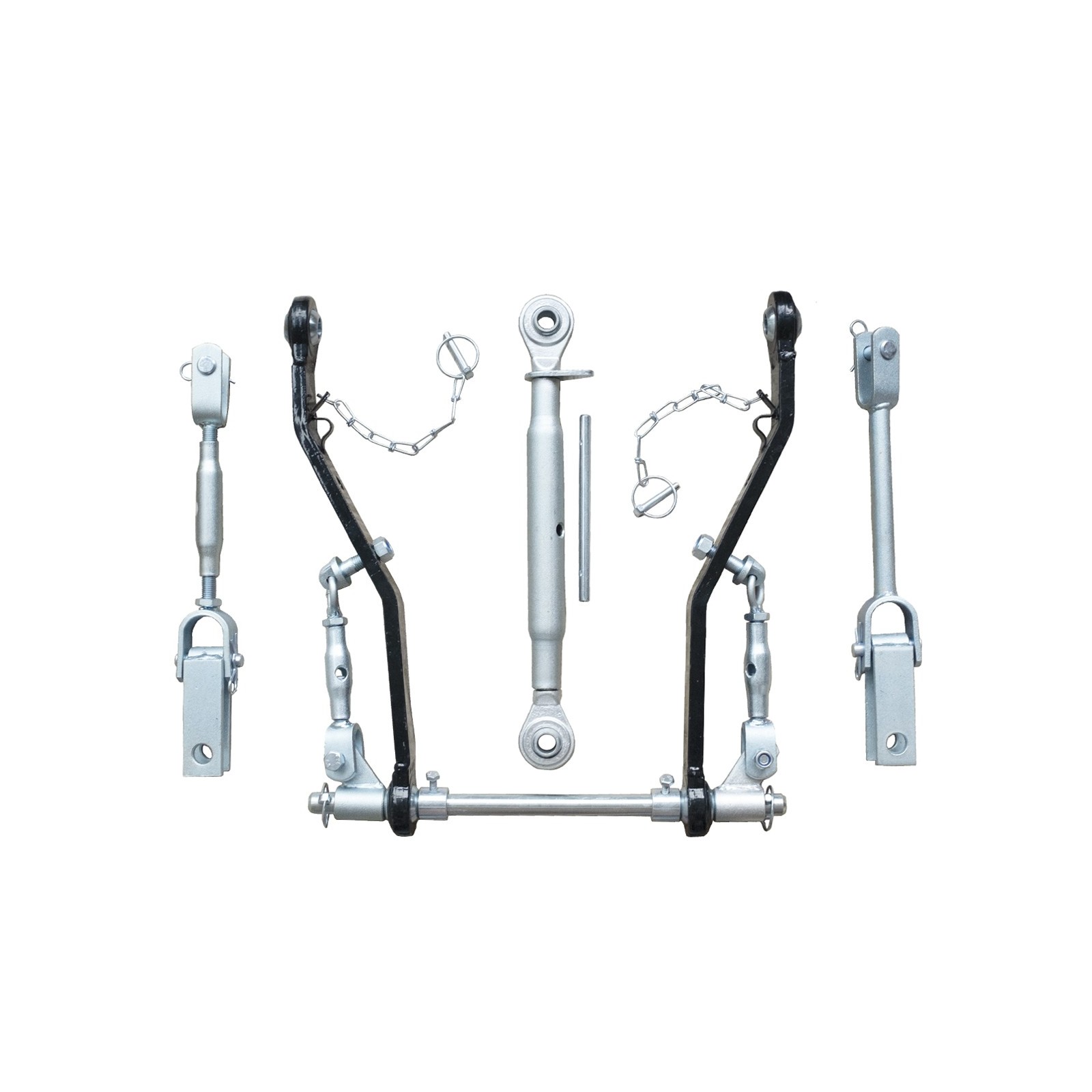

Der Dreipunkt-Anbausatz Cat I ist für Iseki- und Kubota-Traktoren und Minen bestimmt und besteht aus :

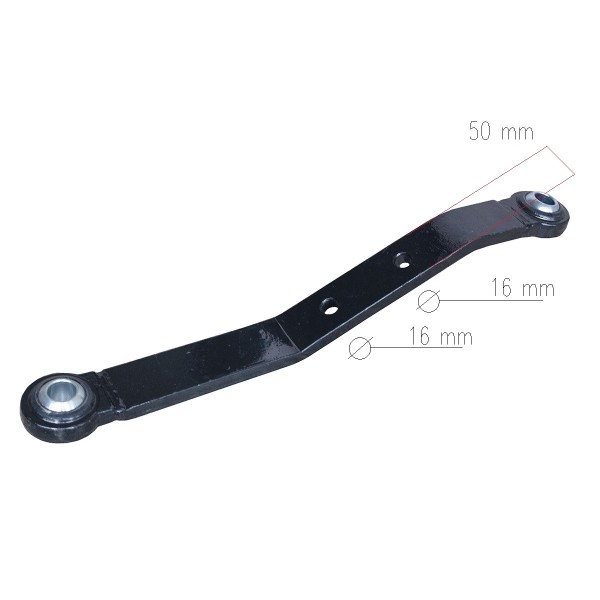

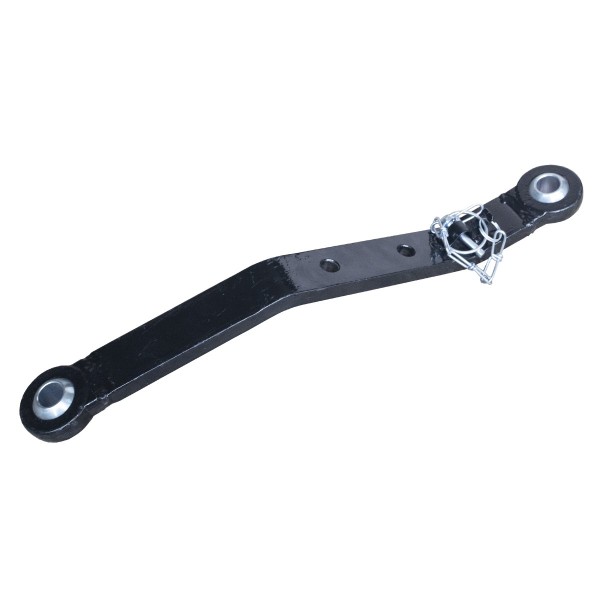

• Unterarme x 2 (Stöcke),
• oberer Anschluss (Spannschloss),

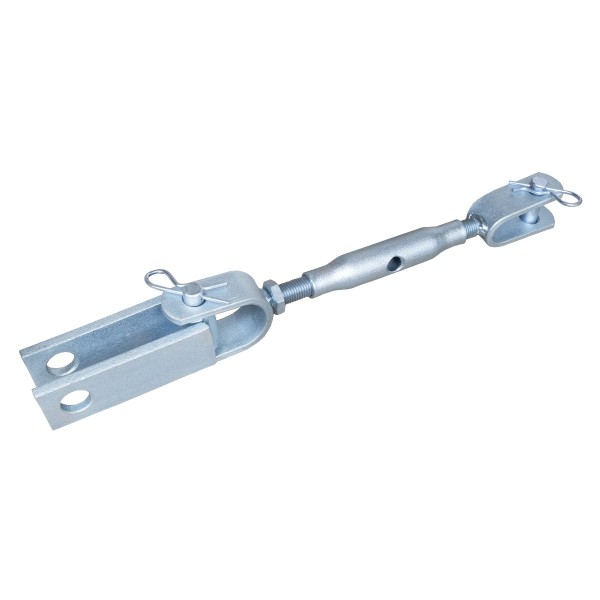

• Kleiderbügel (Verbindung der unteren Arme des Lifts mit den oberen, sogenannte Hebearme) x 2,
• Ketten ziehen die Unterarme x 2,
• Unterarm-Montagehalterung.

Die unteren Arme des Gestänges haben meistens ein Kugelende, aber in modernen Systemen verwenden Hersteller universellere Hakenenden. Die Dreipunkt-Dreipunktaufhängung kann sowohl am Heck als auch an der Vorderseite des Traktors eingesetzt werden. Dreipunkt-Anhängeschlingen unterscheiden sich in der Länge der Unterarme, dem Durchmesser der Kugellöcher und der Länge der Aufhänger. Vor dem Kauf sollten Sie den Abstand zwischen den Befestigungsstiften der Unterarme und dem entsprechenden Abstand hinter dem Traktor sorgfältig messen Reifen.

Abmessungen :

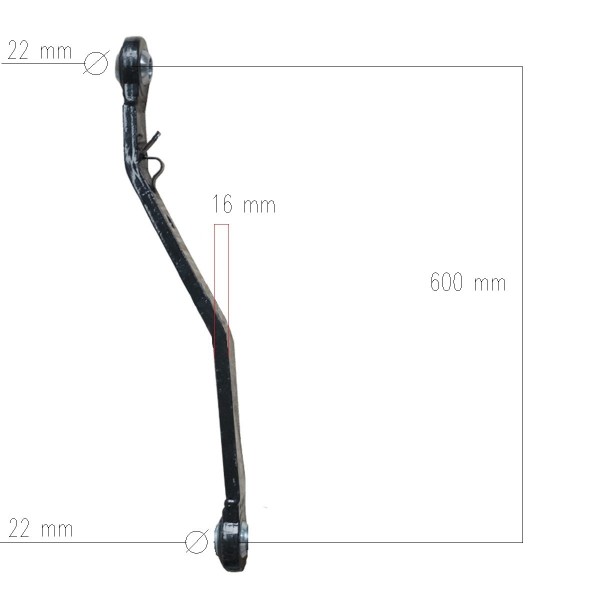

• Arbeitslänge der Arme (lasz) von der Mitte bis zur Mitte der Stiftlöcher: 600 mm,
• Schulterbreite (las): 50 mm
• Armstärke (Lasz): 16 mm,
• Durchmesser der Kugelendlöcher: 22 mm,
• Durchmesser der Löcher für Befestigungsschrauben der Zurrketten: 16 mm
• Aufhängerstiftdurchmesser: 14 mm,
• Durchmesser der Löcher für Aufhängestift: 22,30 mm,

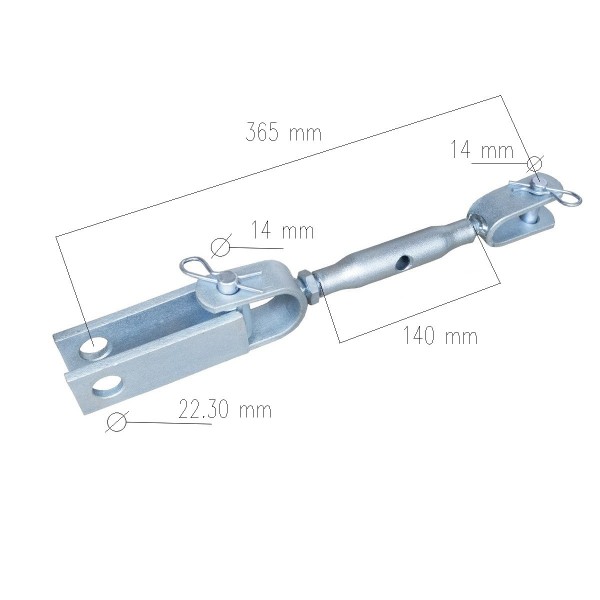

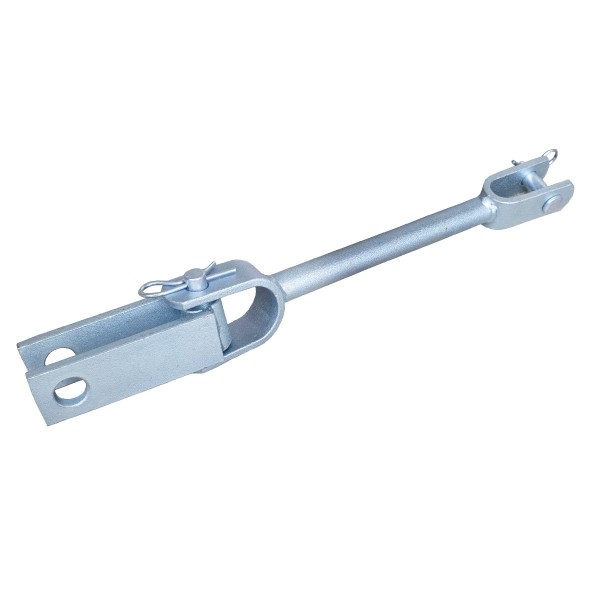

• Arbeitslänge des Kleiderbügels mit Verstellung: mindestens 365 mm bei maximal gedrehten Fäden, 140 mm mittleres Element des Kleiderbügels,

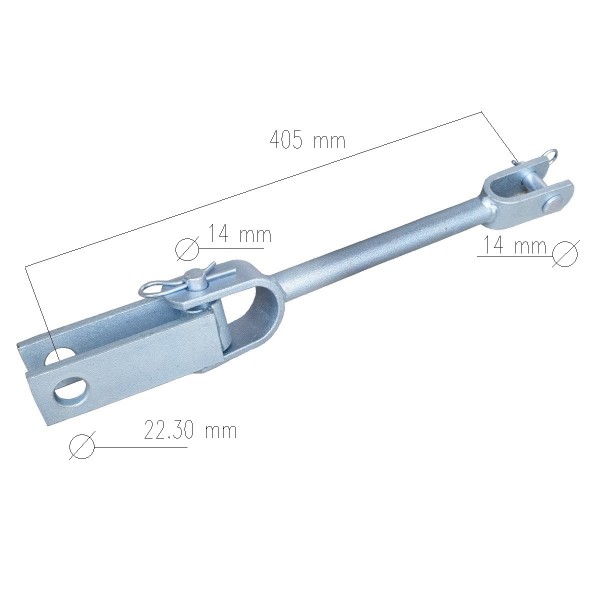

• Arbeitslänge des Kleiderbügels ohne Verstellung 405 mm,

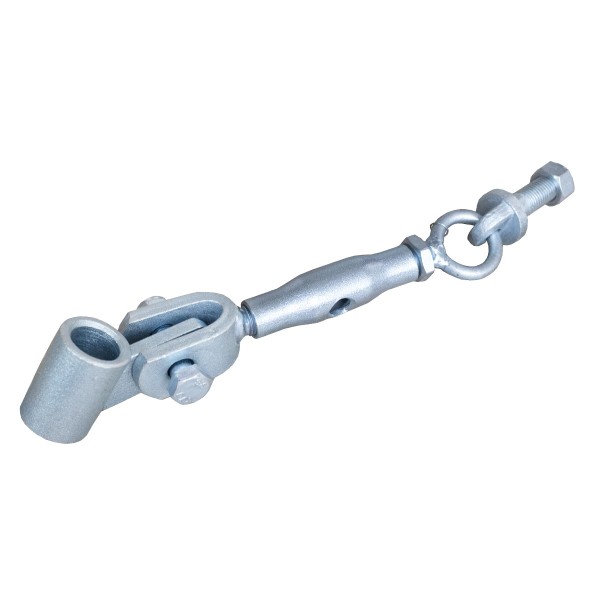

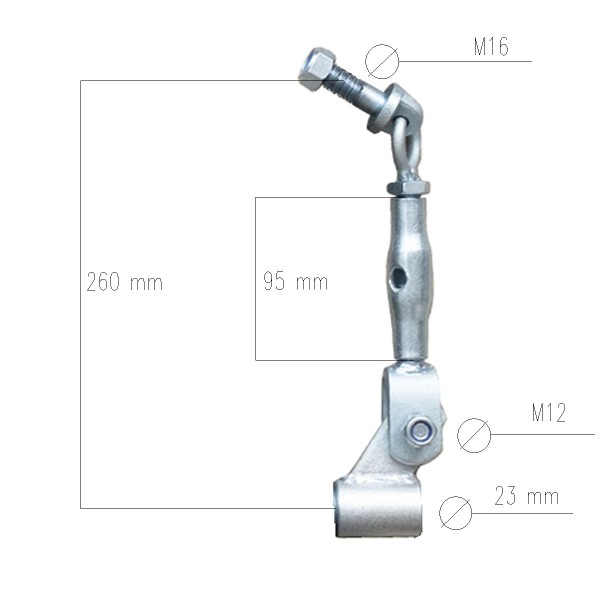

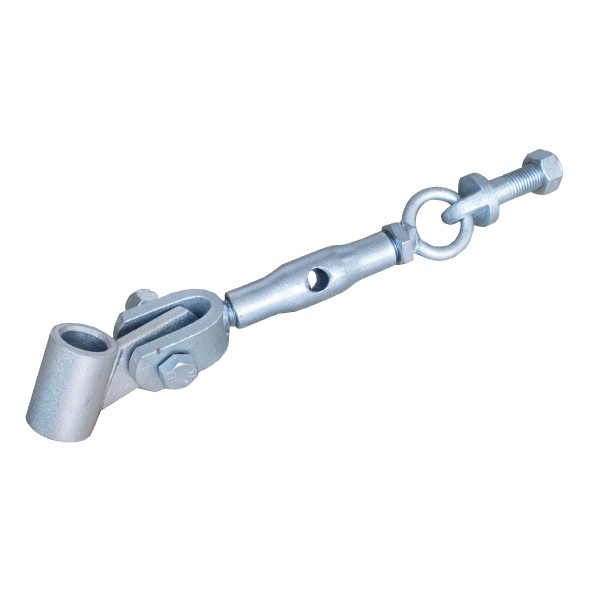

• Arbeitslänge der Zugketten: mindestens 260 mm von Mitte zu Lochmitte bei fest angezogener Schraube, 95 mm im Mittelelement,
• Durchmesser des Lochs für die untere Halterung der Zugketten (Hülse): 23 mm,
• Gewinde der Schrauben der Zugketten: M12 / M16,

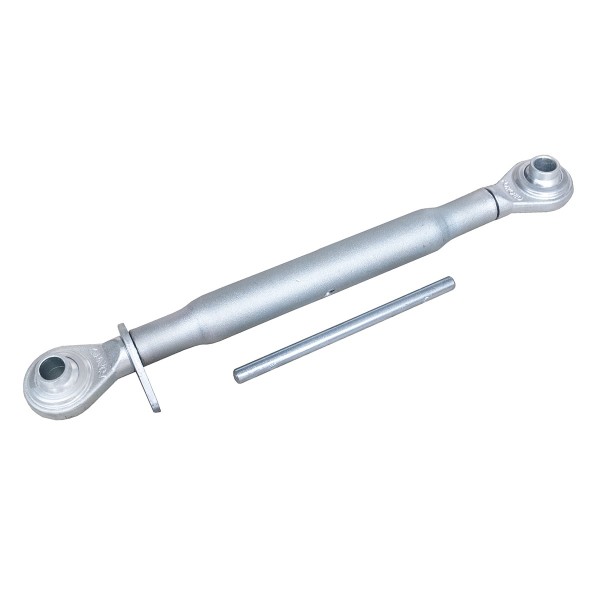

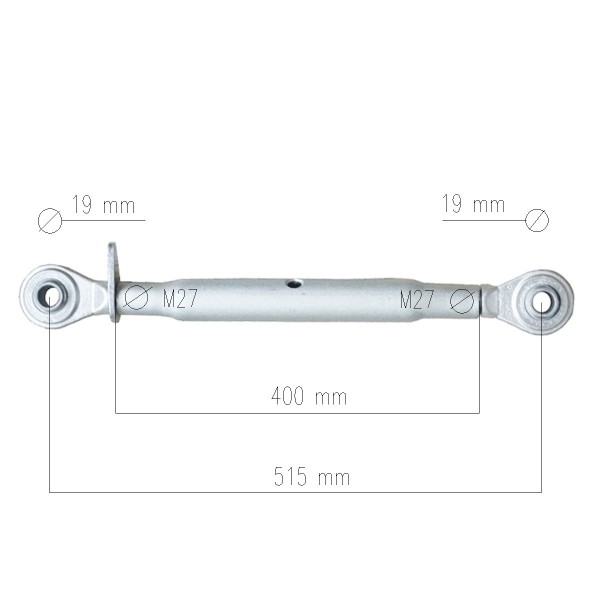

• Spannschlosslänge: 400 mm (Mittelelement), mindestens 515 mm von der Mitte zur Mitte der Bolzenlöcher bei vollständig angezogener Schraube,
• Durchmesser der Kugellöcher des Spannschlosses: 19 mm,
• Spannschlossgewinde: M27,

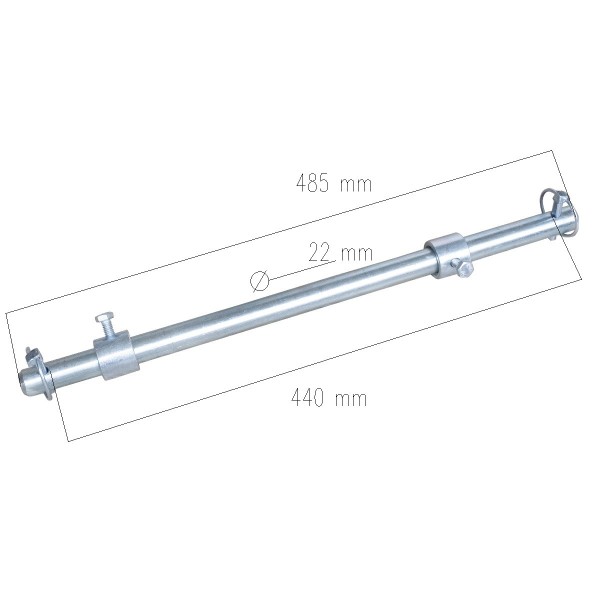

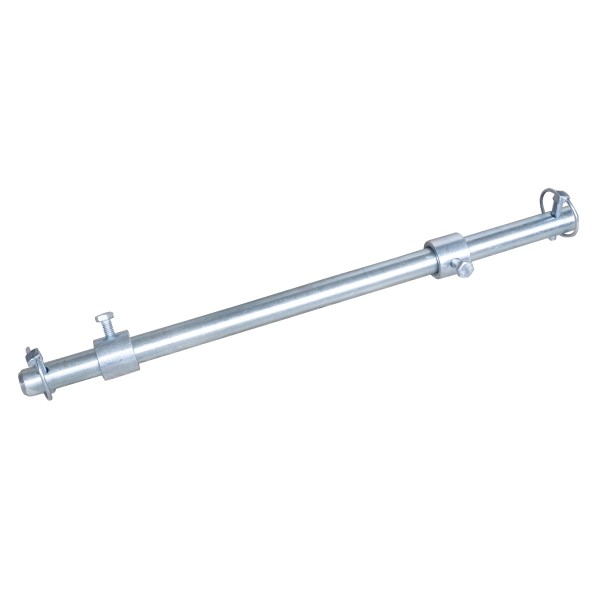

• Gesamtlänge der unteren Halterung: 485 mm,
• Arbeitslänge der unteren Halterung: 430 mm,
• Tretlagerdurchmesser: 22 mm,

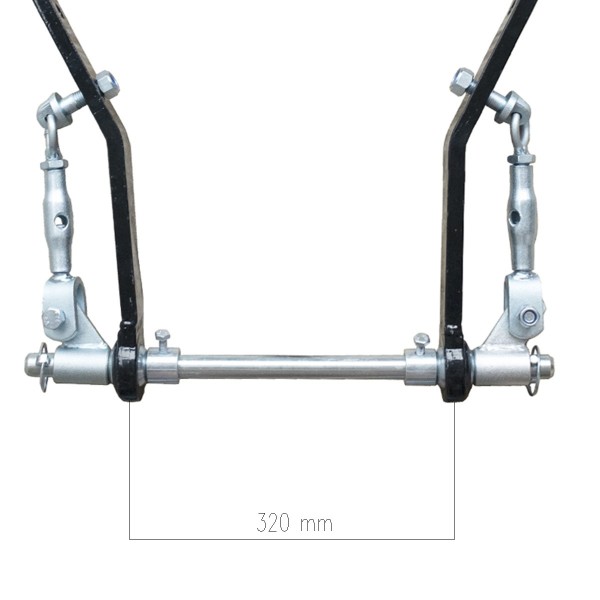

• maximaler Armabstand (Tretlager): 320 mm,
• Gewicht: 21 kg.

Die Dreipunktanbaukategorie Kat I bedeutet, dass der Durchmesser der Löcher für die Bolzen und Bolzen im Bereich von 19 bis 22 mm liegt. Die dedizierte Deichsel für Schlingen ist eine 510-mm-Deichsel .
