Was ist ein 3-Punkt-Dreipunktaufhängungssystem Kat. I?
Die Dreipunktaufhängung ist eine Kombination aus Traktor und Landmaschine und stellt ein spezielles System von Elementen dar, das das Heben, Transportieren und Einstellen der richtigen Position im Verhältnis zum Boden und zum Traktor, zu Landmaschinen und -geräten ermöglicht. Bei der hydraulisch gesteuerten Dreipunktaufhängung (kurz 3-Punkt-Aufhängung) handelt es sich, wie der Name schon sagt, um eine Verbindung einer Landmaschine mit einem Traktor an drei Punkten, d. h. an zwei hydraulisch anhebbaren Balken, die mit den sogenannten Pflugscharen verbunden sind. Kabel (rechte linke Seite) und einem zentral angeordneten Stecker, dem sogenannten Spannschloss. Wozu dient die Dreipunktaufhängung des Traktors ?:
- zum Heben und Transportieren von landwirtschaftlichen Maschinen und Geräten,
- zur Ermittlung der geeigneten Arbeitstiefe bzw. -höhe der landwirtschaftlichen Maschine oder des landwirtschaftlichen Gerätes,
- zum Transport von Maschinen und Geräten,
- zur Stabilisierung von Maschinen und Geräten beim Transport.
Wie funktioniert die Dreipunktaufhängung des Traktors?
Das hydraulisch betätigte Hinterradaufhängungssystem besteht aus einem Aktuator, einer Pumpe, einem Sicherheitsventil und einem Hydraulikverteiler. Der Betrieb des Dreipunkt-Kupplungssystems wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird. Der Hydraulikzylinder (eine oder zwei Richtungen) ist für das Anheben des Systems (und das Absenken des Zweirichtungszylinders) verantwortlich, die Hydraulikpumpe ist für die Erzeugung des entsprechenden Drucks im System verantwortlich, das Sicherheitsventil ist eine Sicherung, die den Druck reduziert Druck im System, wenn das maximal mögliche Hubgewicht überschritten wird, und der Hydraulikverteiler ist eine Vorrichtung, die den Ölfluss im System steuert. Der Betrieb des Dreipunktgestänges wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird.

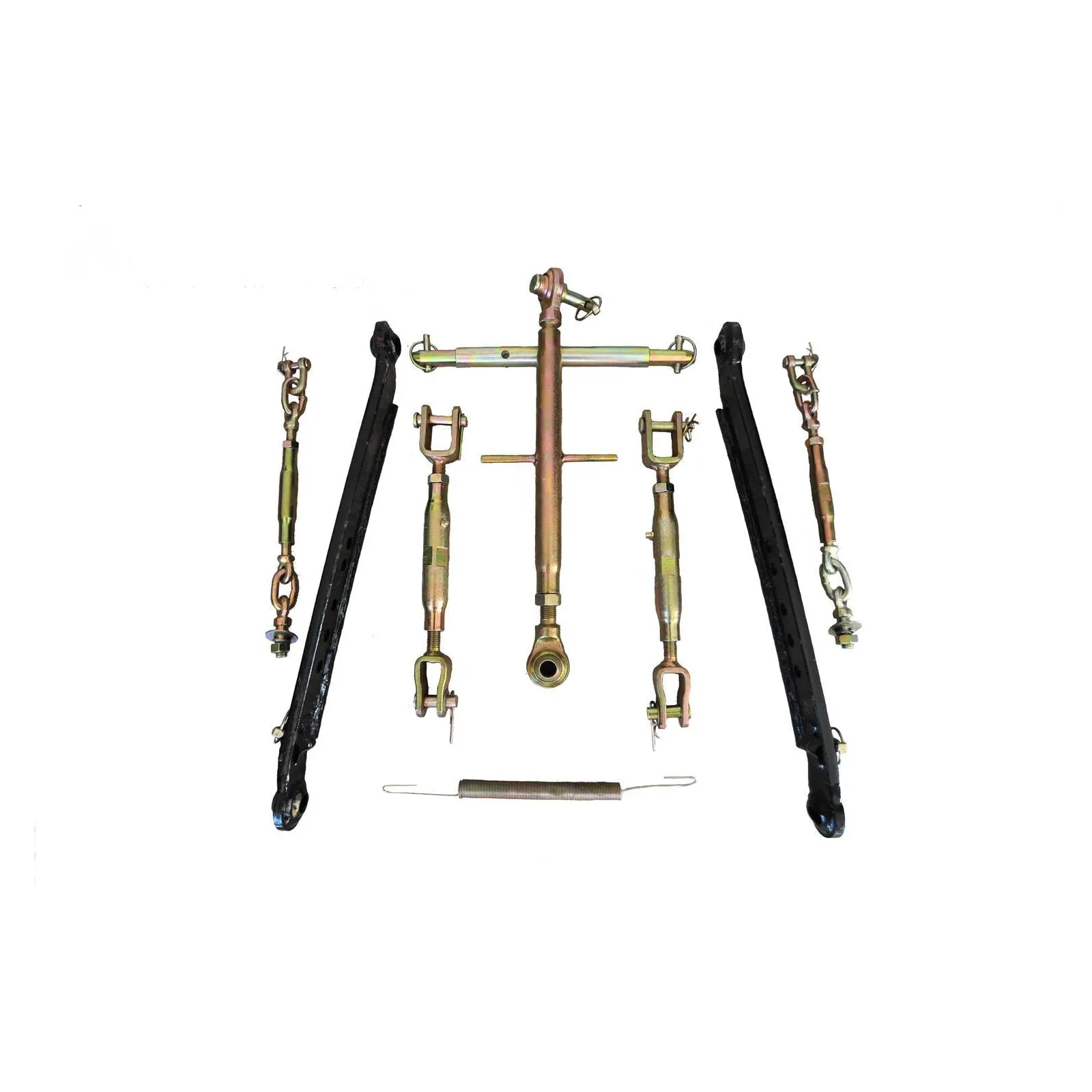

Dreipunkt-Aufhängungssystem – Dreipunktanbau, Kategorie 1. – Universelles Set für den Einsatz in allen Arten von Kleintraktoren wie Yanmar, Kubota, Mitsubishi, Iseki, Hinomoto, TZ 4K usw.
Set mit Kettenverstellung der Armöffnung (lasz).
Abmessungen:
- Arme 680 mm
- Der Durchmesser der Löcher in den Kugelgelenken beträgt 22,5 mm
- Durchmesser der Löcher in den Unterarmen: 22,5 mm
- Durchmesser der Löcher im oberen Verbindungsstück (Spannschloss) – 19,5 mm
- Der Durchmesser der Löcher in den an den Hubarmen befestigten Elementen beträgt 16,5 mm
Arme (Wimpern):
- Länge ca. 580 mm von Mitte bis Mitte Stiftlöcher. (kann in kürzere umgewandelt werden – zusätzliche Gebühr: 40 PLN).
