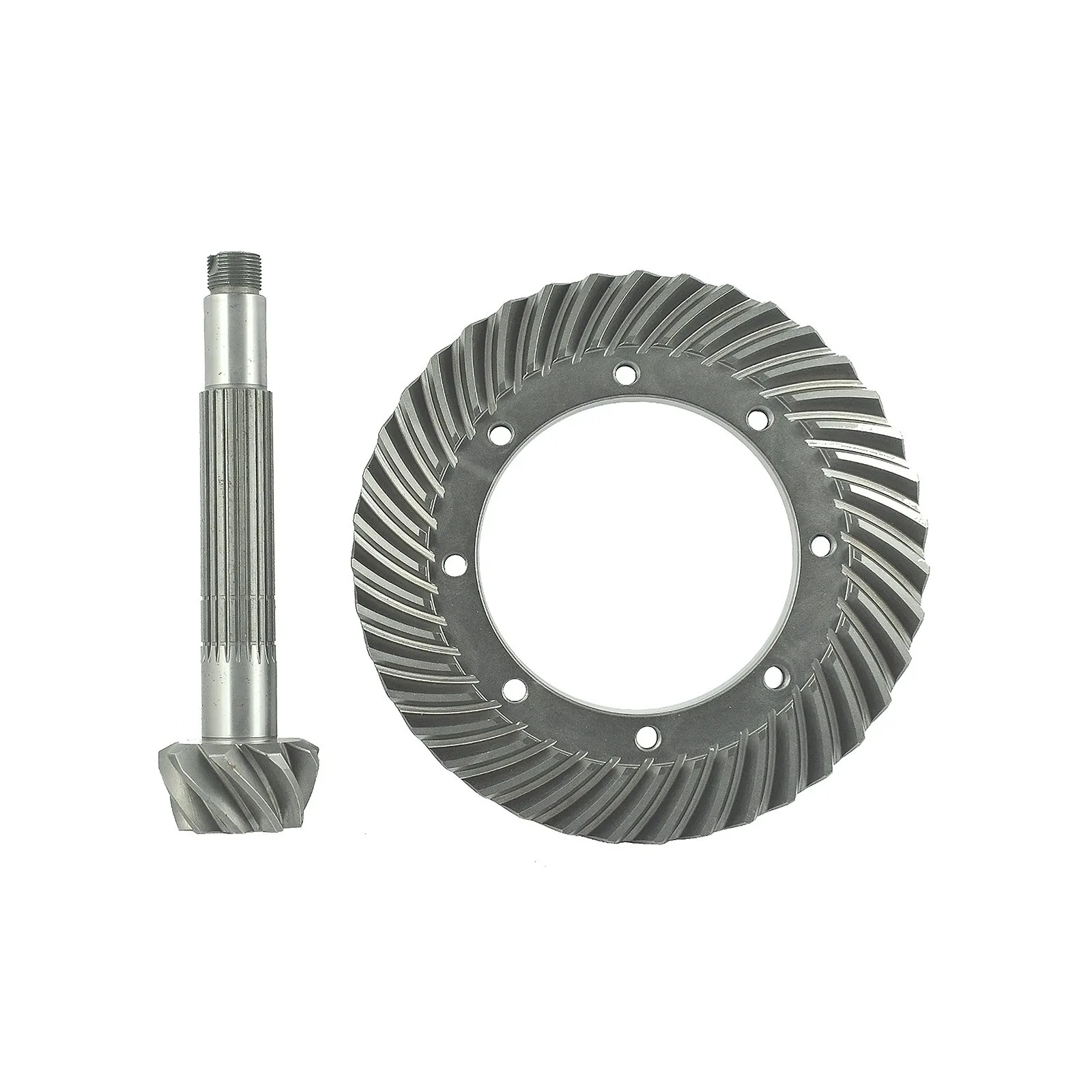

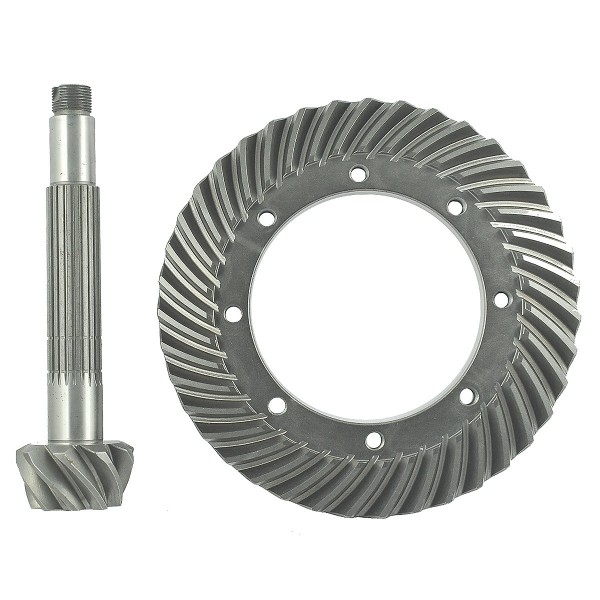

Tellerrad 39T/225 mm + Ritzelwelle 9T/22T/228 mm / Kubota L1500/L2201/L2601/L3001 / 34160-4321-1 / 5-19-104-05

Tellerrad mit einem Außendurchmesser von 225 mm + Antriebswelle mit einer Gesamtlänge von 228 mm für Kubota -Traktoren der Serien Kubota L1500, Kubota L2201, Kubota L2601, Kubota L3001 und andere.

Das Tellerrad mit der Antriebswelle ist ein Element des Differentialmechanismus, der für die Übertragung des Antriebs von den Antriebswellen des Motors auf die Straßenräder verantwortlich ist. Zusätzlich zur Antriebsübertragung erhöht die Antriebseinheit Welle + Tellerrad das von der Längswelle auf die Querwelle übertragene Drehmoment bei gleichzeitiger Änderung der Drehrichtung.

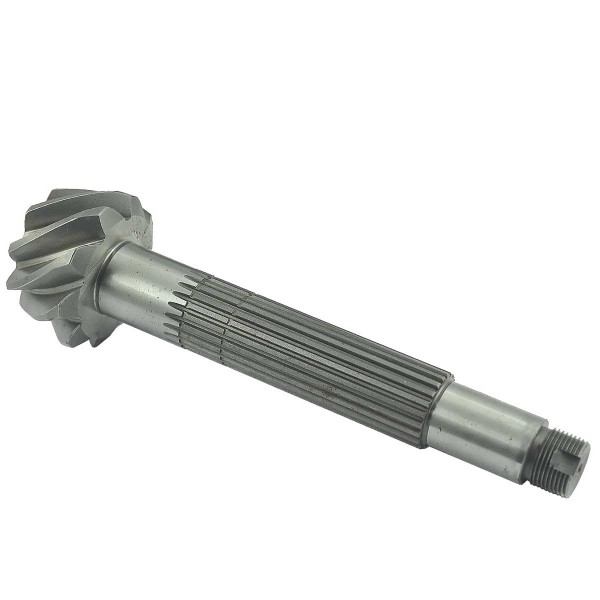

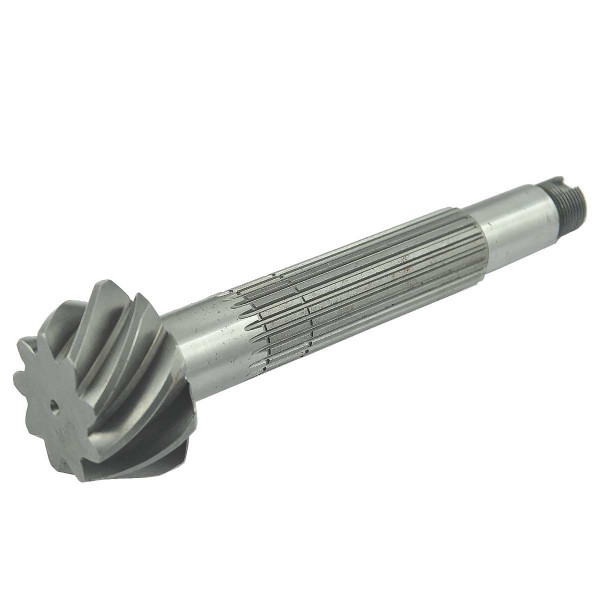

Schaftabmessungen :

• Gesamtlänge: 228 mm,
• Schrägverzahnungsdurchmesser: 48 / 63 mm,
• Spiralzahnstangenlänge: 34 mm,
• Fräserdurchmesser: 29,50 mm (gemessen mit Fräserzähnen), 27,50 mm (gemessen zwischen den Zähnen),
• Fräserarbeitslänge: 16 / 80 mm,
• Gewinde: M22 x 1,5 mm,
• Gewindelänge: 13 mm,
• Anzahl der Zähne: 9T / 22T.

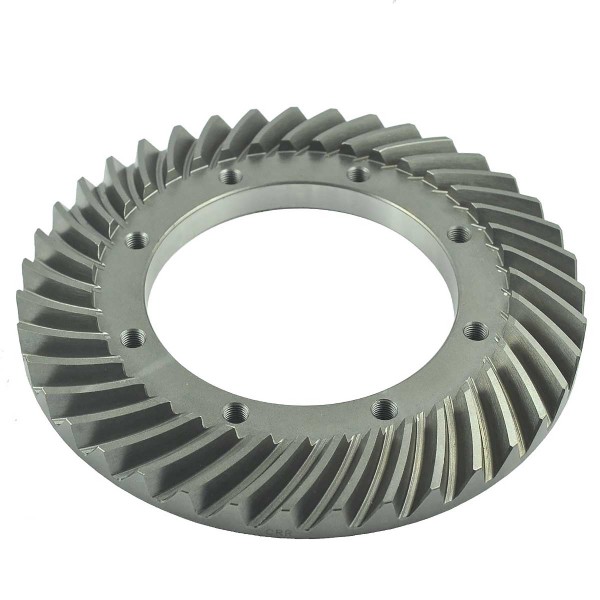

Abmessungen des Ringrades :

• Außendurchmesser: 225 mm,
• Innendurchmesser: 125 mm,
• Höhe: 22,50 mm,
• Abstand der Befestigungsschraubenlöcher: 144 mm (diagonal gemessen), 55 mm (auseinander gemessen),
• Anzahl der Zähne: 39T.

Traktormodelle :

Kubota :

• Kubota L1500,
• Kubota L2201,
• Kubota L2601,
• Kubota L3001.

Erste Anzeichen einer Beschädigung der Antriebseinheit, des Zahnkranzes oder der Ritzelwelle sind die Beobachtung von Spiel im Achsantrieb oder ein deutliches Klappern beim Anfahren sowie ein erhöhter Geräuschpegel im Betrieb.

Lager :
M01:A46
