Was ist ein 3-Punkt-Anbausystem Kat. I?
Die Dreipunktaufhängung ist eine Kombination aus Traktor und Landmaschine und stellt ein spezielles System von Elementen dar, das das Heben, Transportieren und Einstellen der richtigen Position im Verhältnis zum Boden und zum Traktor, zu Landmaschinen und -geräten ermöglicht. Bei der hydraulisch gesteuerten Dreipunktaufhängung (kurz 3-Punkt-Aufhängung) handelt es sich, wie der Name schon sagt, um eine Verbindung einer Landmaschine mit einem Traktor an drei Punkten, d. h. an zwei hydraulisch anhebbaren Balken, die mit den sogenannten Pflugscharen verbunden sind. Kabel (rechte linke Seite) und einem zentral angeordneten Stecker, dem sogenannten Spannschloss. Wozu dient die Dreipunktaufhängung des Traktors ?:
- zum Heben und Transportieren von landwirtschaftlichen Maschinen und Geräten,
- zur Ermittlung der geeigneten Arbeitstiefe bzw. -höhe der landwirtschaftlichen Maschine oder des landwirtschaftlichen Gerätes,
- zum Transport von Maschinen und Geräten,
- zur Stabilisierung von Maschinen und Geräten beim Transport.
Wie funktioniert die Dreipunktaufhängung des Traktors?
Das hydraulisch betätigte Hinterradaufhängungssystem besteht aus einem Aktuator, einer Pumpe, einem Sicherheitsventil und einem Hydraulikverteiler. Der Betrieb des Dreipunkt-Kupplungssystems wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird. Der Hydraulikzylinder (eine oder zwei Richtungen) ist für das Anheben des Systems (und das Absenken des Zweirichtungszylinders) verantwortlich, die Hydraulikpumpe ist für die Erzeugung des entsprechenden Drucks im System verantwortlich, das Sicherheitsventil ist eine Sicherung, die den Druck reduziert Druck im System, wenn das maximal mögliche Hubgewicht überschritten wird, und der Hydraulikverteiler ist eine Vorrichtung, die den Ölfluss im System steuert. Der Betrieb des Dreipunktgestänges wird direkt durch unter Druck stehendes Hydrauliköl gesteuert, das durch das System fließt und von einem Aktuator und einem Hydraulikverteiler gesteuert und betrieben wird.
Der Dreipunkt-Anbausatz Kat. I ist für Kubota-Traktoren und -Minen bestimmt und besteht aus :
- Unterarme x 2 (Stöcke),
- oberer Anschluss (Spannschloss),
- Kleiderbügel (Verbindung der unteren Arme des Lifts mit den oberen, sogenannte Hebearme) x 2,
- Ketten ziehen die Unterarme x 2,
- Unterarm-Montagehalterung.
Die unteren Glieder des Gestänges haben meist ein Kugelende, in modernen Systemen verwenden die Hersteller jedoch universellere Hakenenden. Die Dreipunkt-Dreipunktaufhängung kann sowohl am Heck als auch an der Vorderseite des Traktors eingesetzt werden. Dreipunkt-Anhängeschlingen unterscheiden sich in der Länge der Unterarme, dem Durchmesser der Kugellöcher und der Länge der Aufhänger. Vor dem Kauf sollten Sie den Abstand zwischen den Befestigungsstiften der Unterarme und dem entsprechenden Abstand hinter dem Traktor sorgfältig messen Reifen.
Abmessungen :
- Arbeitslänge der Arme (lasz) von der Mitte bis zur Mitte der Stiftlöcher: 500 mm,
- Schulterbreite (las): 50 mm
- Armstärke (Lasz): 16 mm,
- Durchmesser der Kugelendlöcher: 22 mm,
- Durchmesser der Löcher für Befestigungsschrauben der Zurrketten: 16 mm
- Aufhängerstiftdurchmesser: 14 mm,
- Durchmesser der Löcher für Aufhängestift: 13,50 mm,

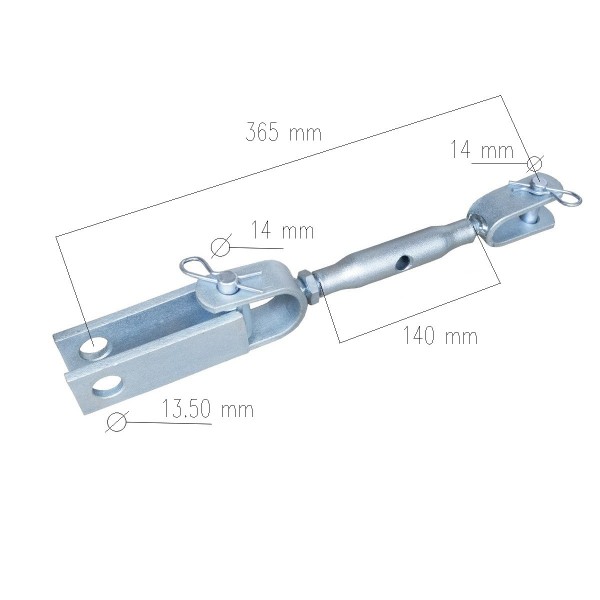

- Arbeitslänge des Kleiderbügels mit Verstellung: mindestens 365 mm bei maximal gedrehten Fäden, 140 mm mittleres Element des Kleiderbügels,

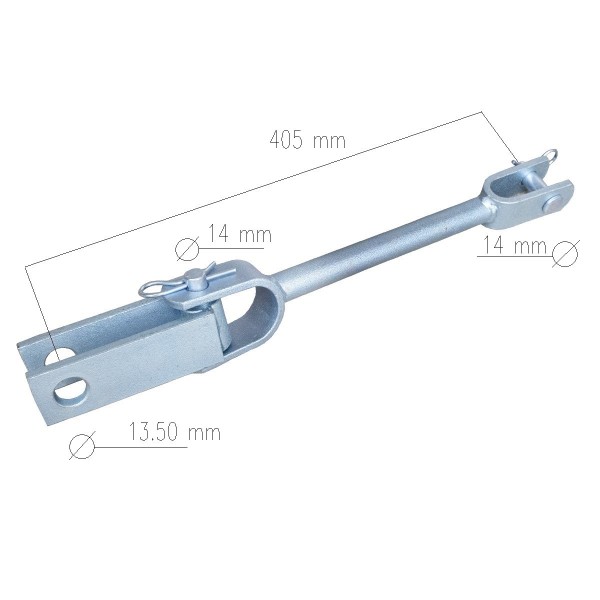

- Arbeitslänge des Kleiderbügels ohne Verstellung 405 mm,
- Arbeitslänge der Zugketten: mindestens 260 mm von Mitte zu Lochmitte bei fest angezogener Schraube, 95 mm im Mittelelement,
- Durchmesser des Lochs für die untere Halterung der Zugketten (Hülse): 23 mm,
- Gewinde der Schrauben der Zugketten: M12 / M16,

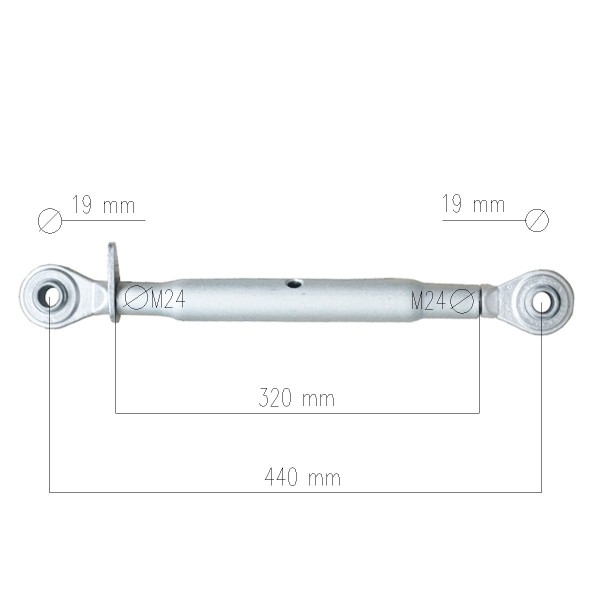

- Länge des Spannschlosses: 320 mm (Mittelelement), mindestens 440 mm von der Mitte zur Mitte der Bolzenlöcher bei vollständig angezogener Schraube,
- Durchmesser der Kugellöcher des Spannschlosses: 19 mm,
- Spannschlossgewinde: M24,
- Gesamtlänge der unteren Halterung: 485 mm,
- Arbeitslänge der unteren Halterung: 430 mm,
- Tretlagerdurchmesser: 22 mm,
- maximaler Armabstand (Tretlager): 320 mm,
- Gewicht: 18 kg.
Die Kategorie Dreipunktanbau Kat I bedeutet, dass der Durchmesser der Löcher für die Bolzen und Bolzen im Bereich von 19 bis 22 mm liegt. Die dedizierte Deichsel für Schlingen ist eine 400-mm-Deichsel .
Lager: K13:23/25/28/29/55/59
