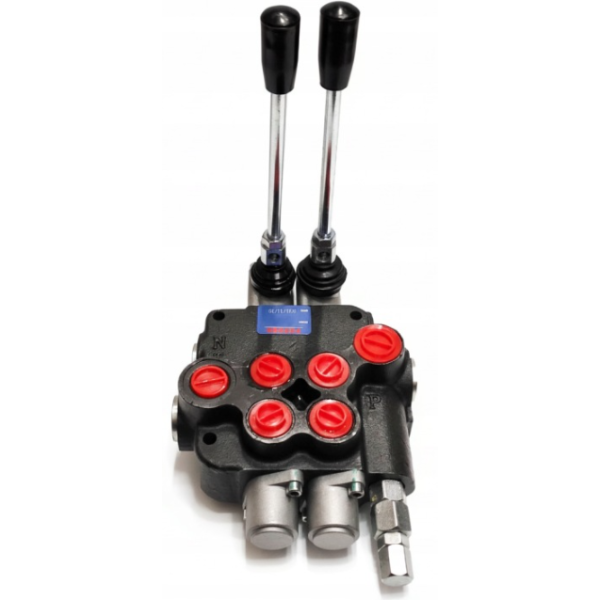

2-sekčný hydraulický rozvádzač (1-štandardný, 2-štandardný) s pákovým ovládaním. Vďaka tomuto riešeniu môže operátor jednoducho prispôsobiť zariadenie svojim potrebám a zvýšiť jeho funkčnosť. Pevná konštrukcia a vysoká kvalita materiálov použitých na výrobu hydraulického rozvádzača navyše zaisťujú dlhotrvajúcu a spoľahlivú prevádzku aj v náročných podmienkach. Používa sa v poľnohospodárskom priemysle, okrem iného, v poľnohospodárskych strojoch, traktoroch, kyklopoch, postrekovačoch, HDS, nakladačoch, rýpadlách, zametačoch, nápravách, stavebných strojoch, priemyselných strojoch a iných.
Údaje a dimenzie:
- počet sekcií: 2 (1 – pravidelná, 2 – pravidelná)
- maximálny tlak: 250 barov,
- maximálny prietok: 40 l/min,
- závity: 1/2" BSP (5 ks), 3/8" BSP (4 ks),
- dĺžka: 230 mm,
- šírka: 150 mm,
- rozostup sekcií: 35 mm
- Čísla dielov: 02P40.
K18:M04
*Fotky sú len ilustračné a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.

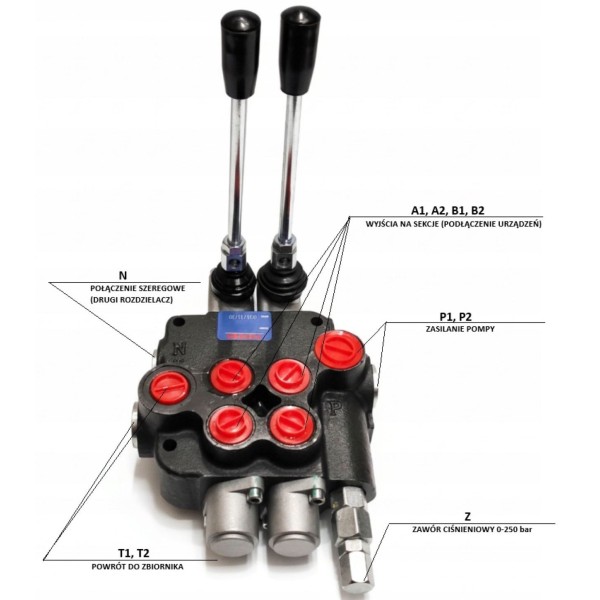

Veľkosti portov a pripojenie:
Sériové pripojenie (1) "N": vnútorný závit BSP 1/2"
Napájanie čerpadla (2) "P": vnútorný závit BSP 1/2"
Späť na nádrž (3) "T": vnútorný závit BSP 1/2"
Sekčný výstup (4): BSP 3/8" vnútorný závit
Poistný ventil (5): Z
Položky v sekcii 1 a 2 fungujú takto:
style-size:8" style="font;"> 1 a sekcia 2 (štandard)
style="font;Esizeach: section: má 3 polohy posúvača:
-
( Centrálne):
-
Páka je: vertikálne (alebo v pokoji).
-
Kanály A a B (výstupy na pohon) sú zablokované. Olej netečie do prijímača a ten stojí na mieste.
-
style-size: čerpadlo (P) voľne prúdi cez rozdeľovač priamo do spiatočky (T) - takzvaný "voľný obeh".
-
(Informačný kanál):
sylvester:rom="sylvester style="normálny"> B, the oil returns to the tank. Pohon sa vysunie.
-
Návrat: Keď páčku uvoľníte, pružina ju automaticky vráti do polohy 0.
-
(Back):
-
sylvester:rom="sylvester style="normálny"> A, the oil returns to the tank. Aktuátor sa stiahne.
-
Návrat: Keď páčku uvoľníte, posúvač sa sám vráti do strednej polohy.
Páka riadenia je automatická pre kľúč, bezpečnostná funkcia ako je čelný nakladač (TUR), zachytávač balíkov alebo lyžica na krokodíly.
Aplikácia
Agrikultúra: normal">style="font;sizecultural: strojové zariadenie: Cyklo nakladače, postrekovače, obaľovače, sadovnícke stroje.
-
style-sizestruction: strojové zariadenie:style-Form: stroje: splitters: navijaky.
-
Priemyselné aplikácie: iné zariadenia vyžadujúce spoľahlivé ovládanie.
