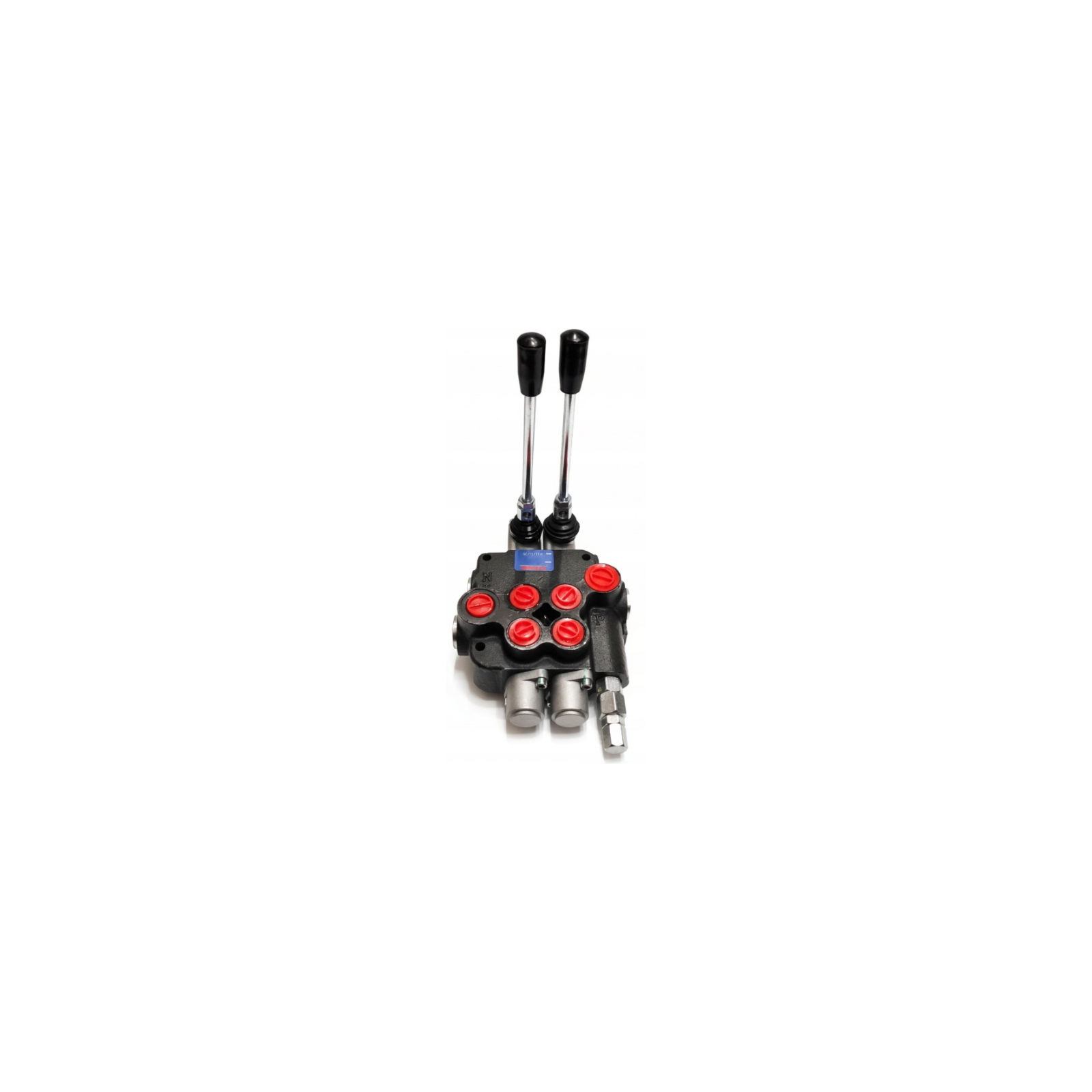

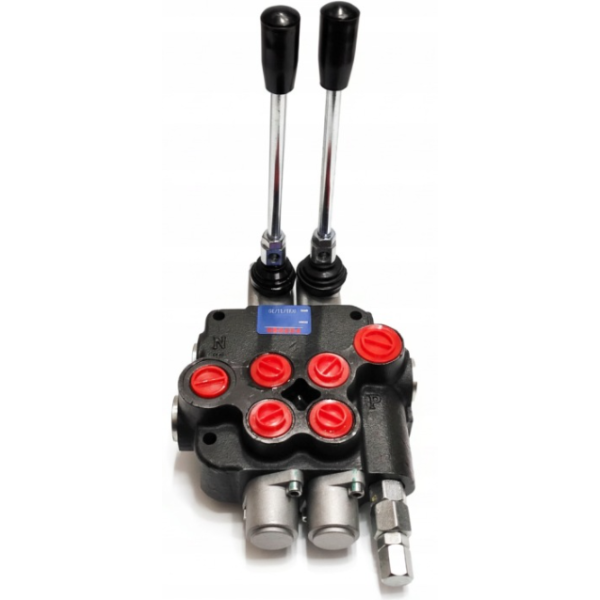

Distributeur hydraulique 2 sections / 40l/min / 02P40

Distributeur hydraulique à 2 sections (1 standard, 2 standards) avec commande à levier. Grâce à cette solution, l'opérateur peut facilement adapter l'appareil à ses besoins et augmenter ses fonctionnalités. De plus, la construction solide et la haute qualité des matériaux utilisés pour produire le distributeur hydraulique garantissent un fonctionnement durable et fiable même dans des conditions difficiles. Utilisé dans l'industrie agricole, entre autres, dans les machines agricoles, tracteurs, cyclopes, pulvérisateurs, HDS, chargeuses, excavatrices, balayeuses, essieux, engins de chantier, machines industrielles et autres.

Données et dimensions :

• nombre de sections : 2 (1 - normale, 2 - normale)
• pression maximale : 250 bars,
• débit maximum : 40 l/min,
• filetage : 1/2" BSP (5 pièces), 3/8" BSP (4 pièces),
• longueur : 230 mm,
• largeur : 150 mm,
• Espacement des sections : 35 mm
• numéros de référence : 02P40.

K18 : M04

*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.

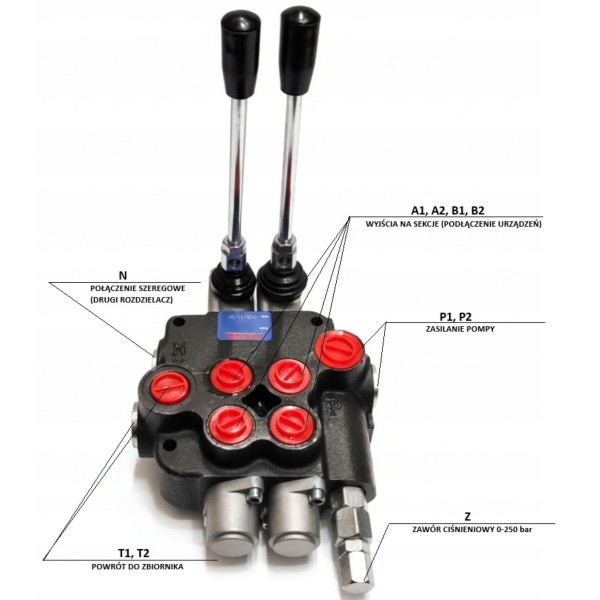

Tailles des ports et connexion :

Connexion série (1) "N" : filetage interne BSP 1/2"

Alimentation pompe (2) "P" : filetage intérieur BSP 1/2"

Retour au réservoir (3) "T" : filetage interne BSP 1/2"

Sortie sectionnelle (4) : filetage interne BSP 3/8"

Valve de sécurité (5) : Z

Dans le cas du modèle de base standard 02P40 (sans marquages supplémentaires tels que C4, QW ou C5), les deux sections fonctionnent dans le même système à 3 positions, le plus courant, avec un ressort.

Voici comment fonctionnent les éléments des sections 1 et 2 :

Section 1 et Section 2 (Standard)

Chaque section comporte 3 positions de curseur :

1. Position 0 (Neutre - Central ):

   • Le levier est vertical (ou au repos).

   • Les canaux A et B (sorties vers l'actionneur) sont bloqués. L'huile ne coule pas vers le récepteur et reste immobile.

   • L'huile de la pompe (P) s'écoule librement à travers le distributeur directement vers le retour (T) - ce qu'on appelle la « libre circulation ».

2. Position 1 (Flux) :

   • Lorsque vous tirez le levier "vers vous" (ou loin de vous, selon l'installation), de l'huile sous pression s'écoule dans l'orifice A.

   • Depuis le port B, l’huile retourne au réservoir. L'actionneur s'étend.

   • Retour : Lorsque vous relâchez le levier, le ressort le ramène automatiquement à la position 0.

3. Position 2 (Retour) :

   • Lorsque vous déplacez le levier de l'autre côté, l'huile s'écoule vers le port B.

   • Depuis le port A, l’huile retourne au réservoir. L'actionneur se rétracte.

   • Retour : lorsque vous relâchez le levier, le curseur revient tout seul à la position médiane.

Le retour automatique du levier en position neutre est un élément de sécurité clé, idéal pour les équipements de direction nécessitant des cycles de travail rapides, comme un chargeur frontal (TUR), une pince à balles ou un godet crocodile.

Application

La conception universelle et les paramètres de fonctionnement éprouvés font que le Le distributeur 02P40 PRESKO est largement choisi par les fabricants de machines, les centres de service et les utilisateurs individuels. Parfait pour :

• Machines agricoles : Tracteurs avec chargeur frontal (TUR), chargeurs Cyklop, pulvérisateurs, enrubanneuses, machines fruitières.

• Machines de construction : Mini chargeuses, chargeuses-pelleteuses, balayeuses.

• Machines forestières : Log fendeuses, déchiqueteuses, treuils.

• Applications industrielles : Ascenseurs, presses hydrauliques et autres équipements nécessitant un contrôle fiable.
