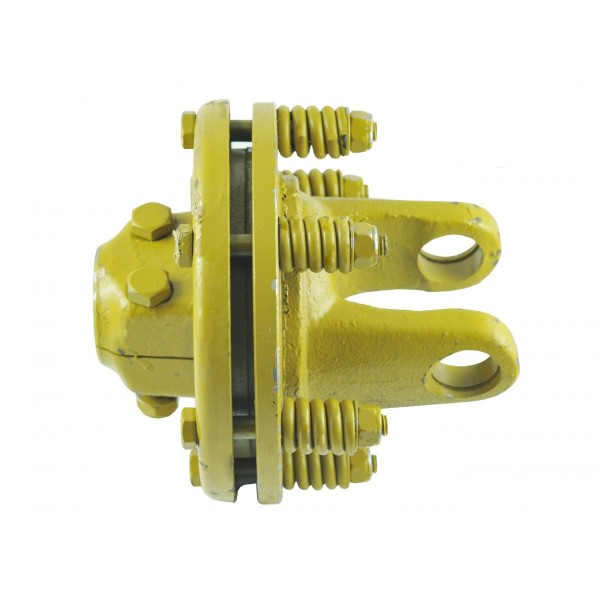

Trecia spojka pre vývodový hriadeľ

Ide o bezpečnostný mechanizmus používaný v poľnohospodárskych strojoch. Jeho hlavným účelom je ochrana pred preťažením prostredníctvom kontrolovaného posúvania trecích prvkov, čím sa predchádza poškodeniu strojov a traktora.

Ako funguje trecia spojka pre vývodový hriadeľ?

Základná konštrukcia:

• Trecie kotúče: Pozostávajú z niekoľkých kotúčov vyrobených z trecieho materiálu. Môžu byť usporiadané striedavo, jeden kotúč je spojený s hnacím hriadeľom a ďalší s hnaným hriadeľom.
• Tlačné pružiny: stlačte trecie kotúče k sebe, aby sa zabezpečil prenos krútiaceho momentu.

Prevádzka spojky:

• Normálne prevádzkové podmienky: Za normálnych prevádzkových podmienok pružiny stláčajú trecie kotúče k sebe dostatočnou silou, aby preniesli krútiaci moment z traktora na náradie bez prekĺznutia.
• Preťaženie: Keď sa pracovný nástroj stretne s náhlym zaťažením alebo zablokovaním, krútiaci moment prekročí to, čo dokážu preniesť trecie kotúče. Potom sa kotúče začnú proti sebe šmýkať, čo znižuje prenášaný krútiaci moment a chráni pred poškodením mechanizmu.

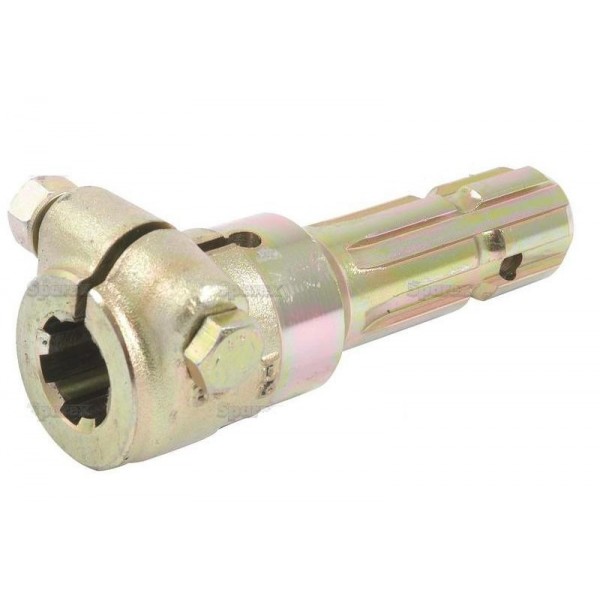

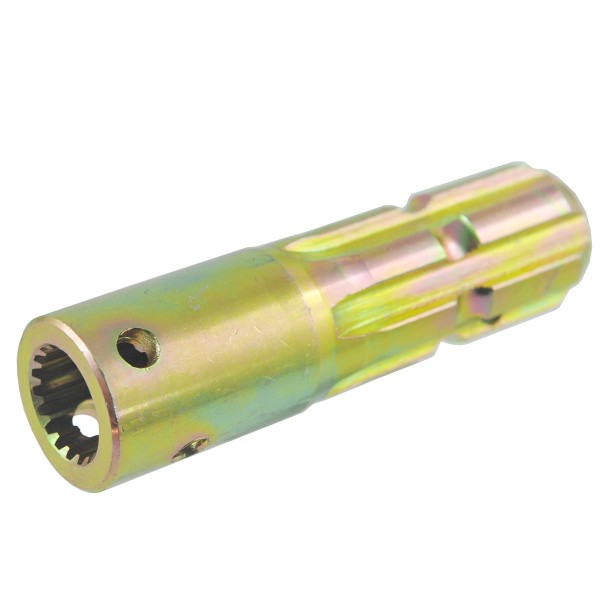

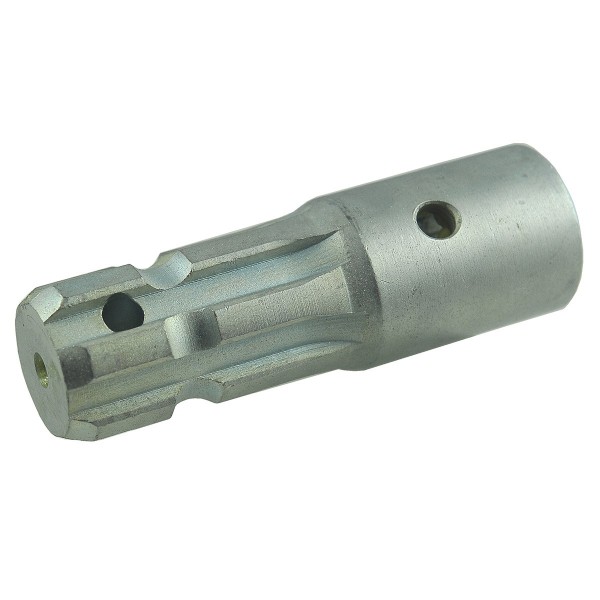

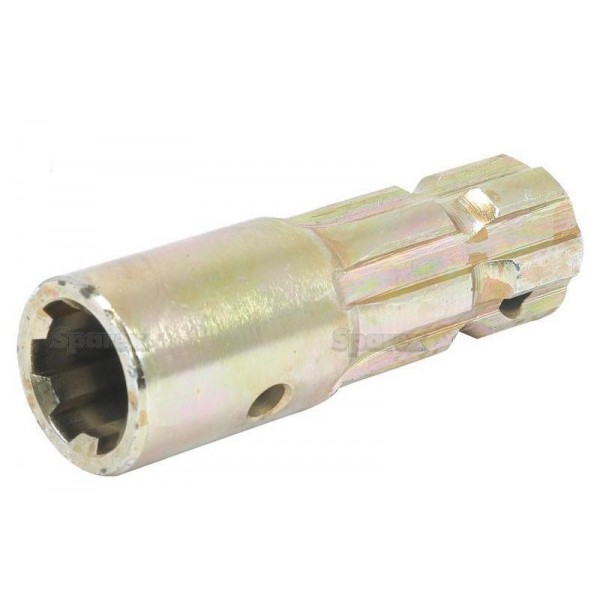

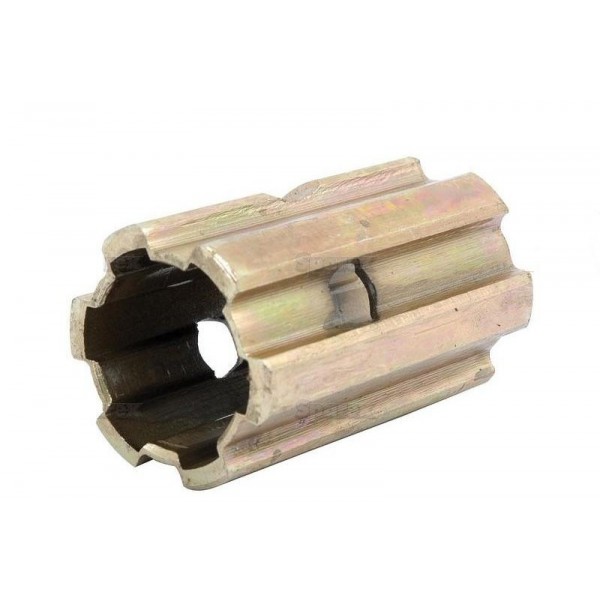

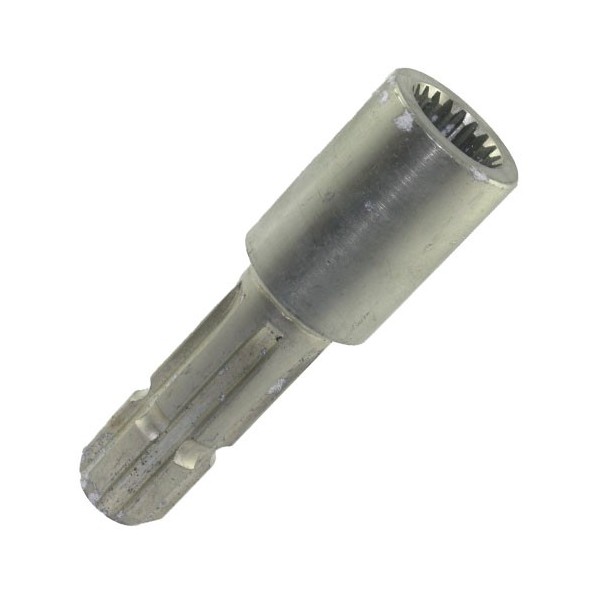

Adaptér redukcie vývodového hriadeľa

Ide o zariadenie používané v poľnohospodárskych a záhradných strojoch, ktoré umožňuje prepojiť vývodový hriadeľ traktora s pracovným nástrojom s iným priemerom alebo typom konca hriadeľa. Tieto typy adaptérov sú mimoriadne užitočné, keď potrebujete použiť rôzne stroje s jedným traktorom, ktorý má nekompatibilný vývodový hriadeľ.

Ako funguje adaptér redukcie vývodového hriadeľa?

Základná konštrukcia:

• Vstup adaptéra: koniec, ktorý sa hodí na vývodový hriadeľ traktora.
• Výstup adaptéra: hrot, ktorý sa hodí k pracovnému nástroju.
• Uzamykací mechanizmus: zaisťuje adaptér na kardanovom hriadeli a zabraňuje jeho odpojeniu počas prevádzky.

Fungovanie adaptéra:

• Montáž adaptéra: adaptér sa montuje na vývodový hriadeľ traktora vložením a zablokovaním vstupu adaptéra na hriadeli traktora.
• Pripojenie pracovného nástroja: Potom sa pracovný nástroj pripojí k výstupu adaptéra, ktorý zapadá do jeho konca hriadeľa.
• Prenos sily: adaptér umožňuje prenášať krútiaci moment z traktora na pracovný nástroj aj napriek rozdielu v priemere alebo type koncov hriadeľov.
