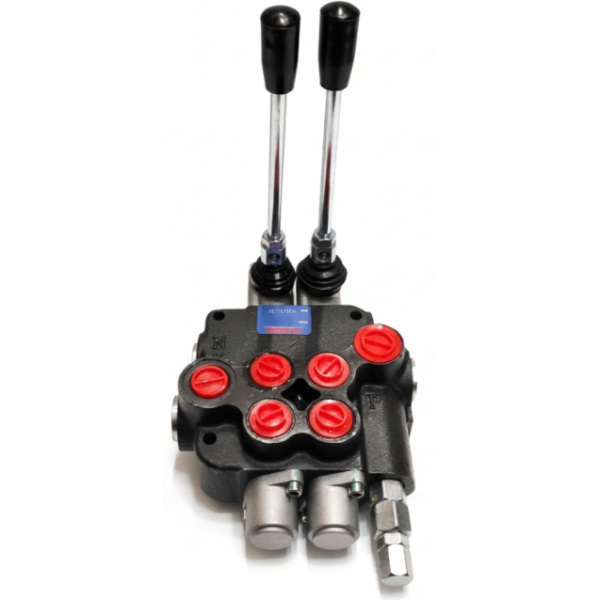

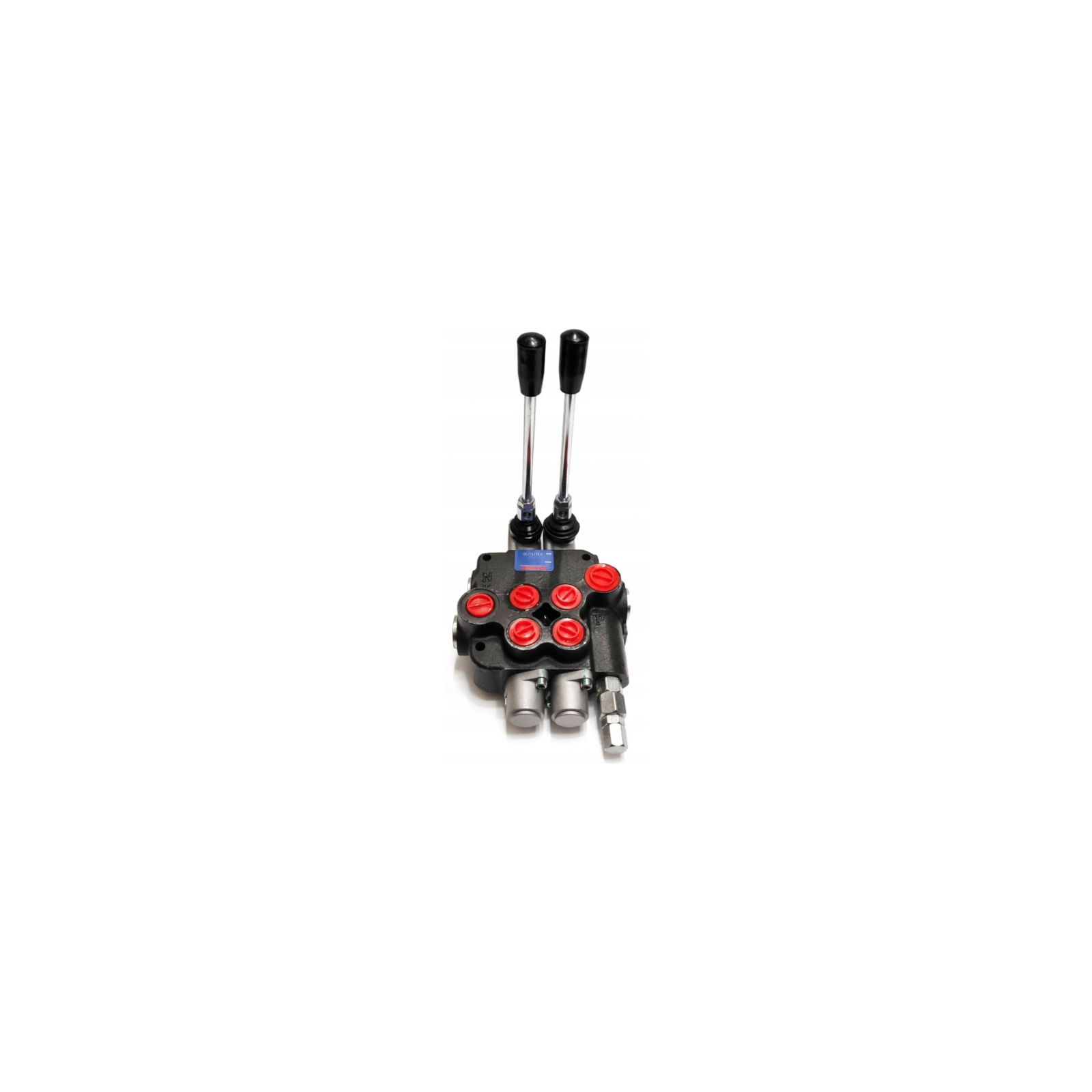

Rozdzielacz hydrauliczny 2 sekcyjny / 40l/min / 02P40

Rozdzielacz hydrauliczny 2-sekcyjny (1-zwykła, 2-zwykła) ze sterowaniem za pomocą dźwigni. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych i innych.

Dane i wymiary:

• liczba sekcji: 2 (1 - zwykła, 2 - zwykła)
• ciśnieni maksymalne: 250 bar,
• przepływ maksymalny: 40 l/min,
• gwinty: 1/2" BSP (5 szt.), 3/8" BSP (4 szt.),
• długość: 230 mm,
• szerokość: 150 mm,
• rozstaw sekcji: 35 mm
• numery części: 02P40.

K18:M04

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.

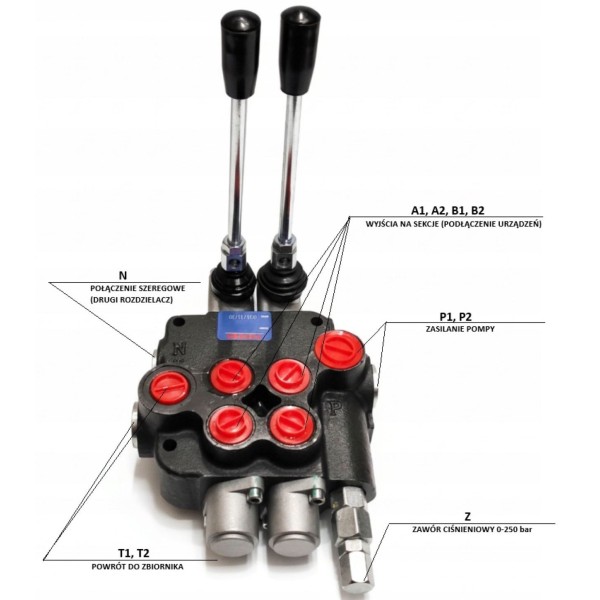

Rozmiary portów i podłączenie:

Podłączenie szeregowe (1) "N": gwint wewnętrzny BSP 1/2"

Zasilanie z pompy (2) "P": gwint wewnętrzny BSP 1/2"

Powrót do zbiornika (3) "T": gwint wewnętrzny BSP 1/2"

Wyjście na sekcje (4): gwint wewnętrzny BSP 3/8"

Zawór bezpieczeństwa (5): Z

W przypadku standardowego, podstawowego modelu 02P40 (bez dodatkowych oznaczeń typu C4, QW czy C5), obie sekcje pracują w identycznym, najbardziej powszechnym układzie 3-pozycyjnym ze sprężyną.

Oto jak działają pozycje w sekcji 1 i 2:

Sekcja 1 i Sekcja 2 (Standardowe)

Każda sekcja posiada 3 położenia suwaka:

1. Pozycja 0 (Neutralna - Środkowa):

   • Dźwignia znajduje się w pionie (lub spoczynku).

   • Kanały A i B (wyjścia na siłownik) są zablokowane. Olej nie dopływa do odbiornika, a ten stoi w miejscu.

   • Olej z pompy (P) przepływa swobodnie przez rozdzielacz bezpośrednio do powrotu (T) – tzw. "wolny obieg".

2. Pozycja 1 (Wysuw):

   • Po pociągnięciu dźwigni "do siebie" (lub od siebie, zależnie od montażu), olej pod ciśnieniem płynie do portu A.

   • Z portu B olej wraca do zbiornika. Siłownik wysuwa się.

   • Powrót: Po puszczeniu dźwigni, sprężyna automatycznie cofa ją do pozycji 0.

3. Pozycja 2 (Powrót):

   • Po przesunięciu dźwigni w drugą stronę, olej płynie do portu B.

   • Z portu A olej wraca do zbiornika. Siłownik chowa się.

   • Powrót: Po puszczeniu dźwigni, suwak sam wraca do pozycji środkowej.

Automatyczny powrót dźwigni do pozycji neutralnej to kluczowa funkcja bezpieczeństwa, idealna do sterowania osprzętem wymagającym szybkich cykli pracy, jak ładowacz czołowy (TUR), chwytak do bel czy łyżka krokodyl.

Zastosowanie

Uniwersalna konstrukcja i sprawdzone parametry robocze sprawiają, że rozdzielacz 02P40 PRESKO jest powszechnie wybierany zarówno przez producentów maszyn, jak i serwisy oraz indywidualnych użytkowników. Doskonale sprawdza się w:

• Maszynach rolniczych: Ciągniki z ładowaczem czołowym (TUR), ładowacze typu Cyklop, opryskiwacze, owijarki, maszyny sadownicze.

• Maszynach budowlanych: Mini ładowarki, koparko-ładowarki, zamiatarki.

• Maszynach leśnych: Łuparki do drewna, rębaki, wciągarki.

• Zastosowaniach przemysłowych: Podnośniki, prasy hydrauliczne i inne urządzenia wymagające niezawodnego sterowania.
