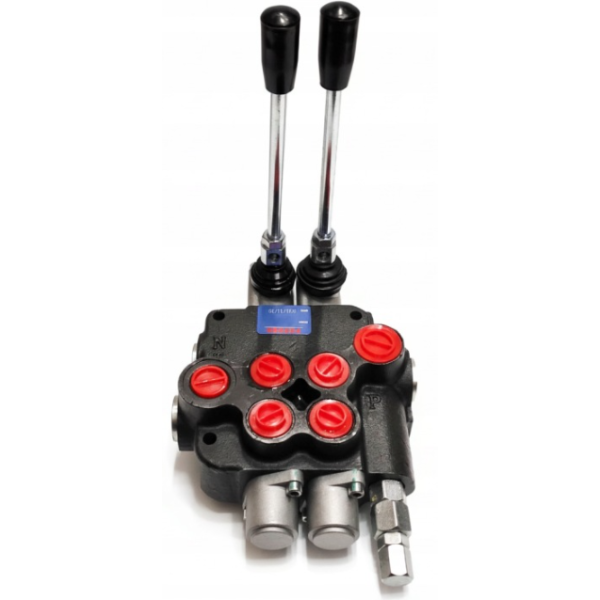

2-teiliger Hydraulikverteiler / 40l/min / 02P40

Zweiteiliger Hydraulikverteiler (1-Standard, 2-Standard) mit Hebelsteuerung. Dank dieser Lösung kann der Betreiber das Gerät einfach an seine Bedürfnisse anpassen und seine Funktionalität erhöhen. Darüber hinaus gewährleisten die solide Konstruktion und die hohe Qualität der zur Herstellung des Hydraulikverteilers verwendeten Materialien einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Wird in der Agrarindustrie unter anderem in Landmaschinen, Traktoren, Cyclops, Sprühgeräten, HDS, Ladern, Baggern, Kehrmaschinen, Achsen, Baumaschinen, Industriemaschinen und anderen verwendet.

Daten und Abmessungen:

• Anzahl der Abschnitte: 2 (1 – regulär, 2 – regulär)
• Maximaldruck: 250 bar,
• maximaler Durchfluss: 40 l/min,
• Gewinde: 1/2" BSP (5 Stück), 3/8" BSP (4 Stück),
• Länge: 230 mm,
• Breite: 150 mm,
• Abschnittsabstand: 35 mm
• Teilenummern: 02P40.

K18:M04

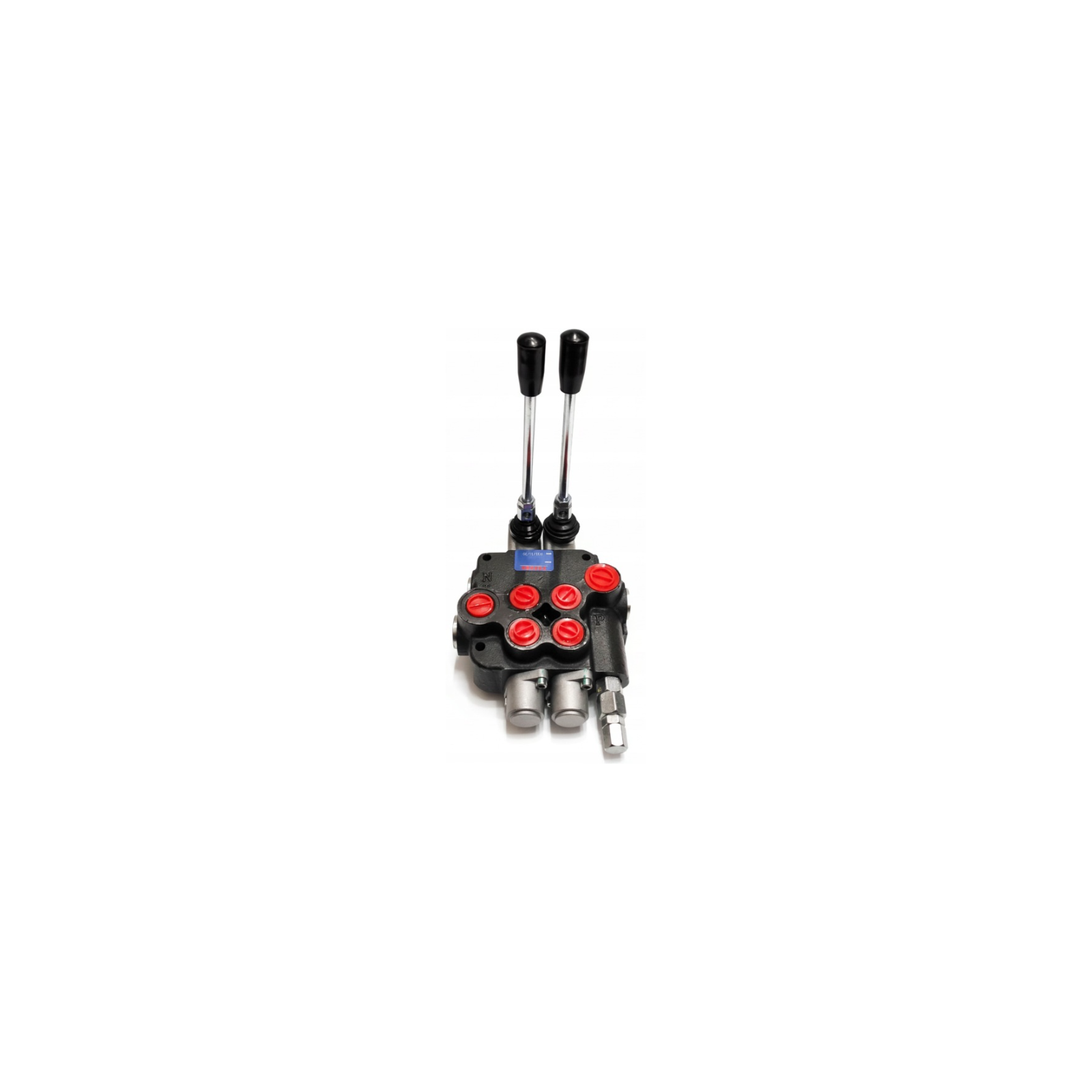

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.

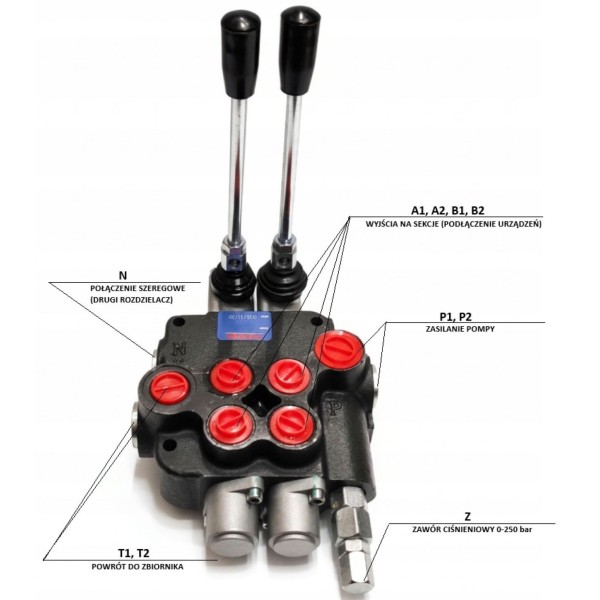

Portgrößen und Anschluss:

Reihenschaltung (1) „N“: BSP 1/2“ Innengewinde

Pumpenversorgung (2) „P“: BSP 1/2“ Innengewinde

Rücklauf zum Tank (3) „T“: BSP 1/2“ Innengewinde

Sektionsauslass (4): BSP 3/8" Innengewinde

Sicherheitsventil (5): Z

Beim Standard-Grundmodell 02P40 (ohne Zusatzmarkierungen wie C4, QW oder C5) arbeiten beide Abschnitte im identischen, gebräuchlichsten 3-Positionen-System mit Feder.

So funktionieren die Elemente in Abschnitt 1 und 2:

Abschnitt 1 und Abschnitt 2 (Standard)

Jeder Abschnitt hat 3 Schiebereglerpositionen:

1. Position 0 (Neutral - Zentral):

   • Der Hebel ist vertikal (oder in Ruhe).

   • Kanäle A und B (Ausgänge zum Aktor) sind gesperrt. Es fließt kein Öl zum Empfänger und dieser steht still.

   • Öl von der Pumpe (P) fließt ungehindert durch den Verteiler direkt zum Rücklauf (T) - der sogenannte "freie Umlauf".

2. Position 1 (Feed):

   • Wenn Sie den Hebel „zu sich hin“ (oder von Ihnen weg, je nach Installation) ziehen, fließt unter Druck stehendes Öl in Anschluss A.

   • Von Anschluss B fließt das Öl zurück in den Tank. Der Antrieb fährt aus.

   • Rückkehr: Wenn Sie den Hebel loslassen, bringt die Feder ihn automatisch in die 0-Position zurück.

3. Position 2 (Rückseite):

   • Wenn Sie den Hebel auf die andere Seite bewegen, fließt Öl zum Anschluss B.

   • Von Anschluss A fließt das Öl zurück in den Tank. Der Antrieb fährt ein.

   • Zurück: Wenn Sie den Hebel loslassen, kehrt der Schieber von selbst in die mittlere Position zurück.

Die automatische Hebelrückführung in die neutrale Position ist ein wichtiges Sicherheitsmerkmal, ideal für Lenkgeräte, die schnelles Arbeiten erfordern Zyklen wie Frontlader (TUR), Ballengreifer oder Krokodilschaufel.

Anwendung

Universelles Design und bewährte Betriebsparameter machen das aus Der 02P40 PRESKO-Händler wird häufig von Maschinenherstellern, Servicezentren und Einzelanwendern ausgewählt. Perfekt für:

• Landwirtschaftliche Maschinen: Traktoren mit Front Lader (TUR), Cyklop-Lader, Sprühgeräte, Wickler, Obstgartenmaschinen.

• Baumaschinen: Minilader, Baggerlader Lader, Kehrmaschinen.

• Forstmaschinen: Holzspalter, Häcksler, Winden.

• Industrielle Anwendungen: Aufzüge, hydraulisch Pressen und andere Geräte, die eine zuverlässige Steuerung erfordern.
