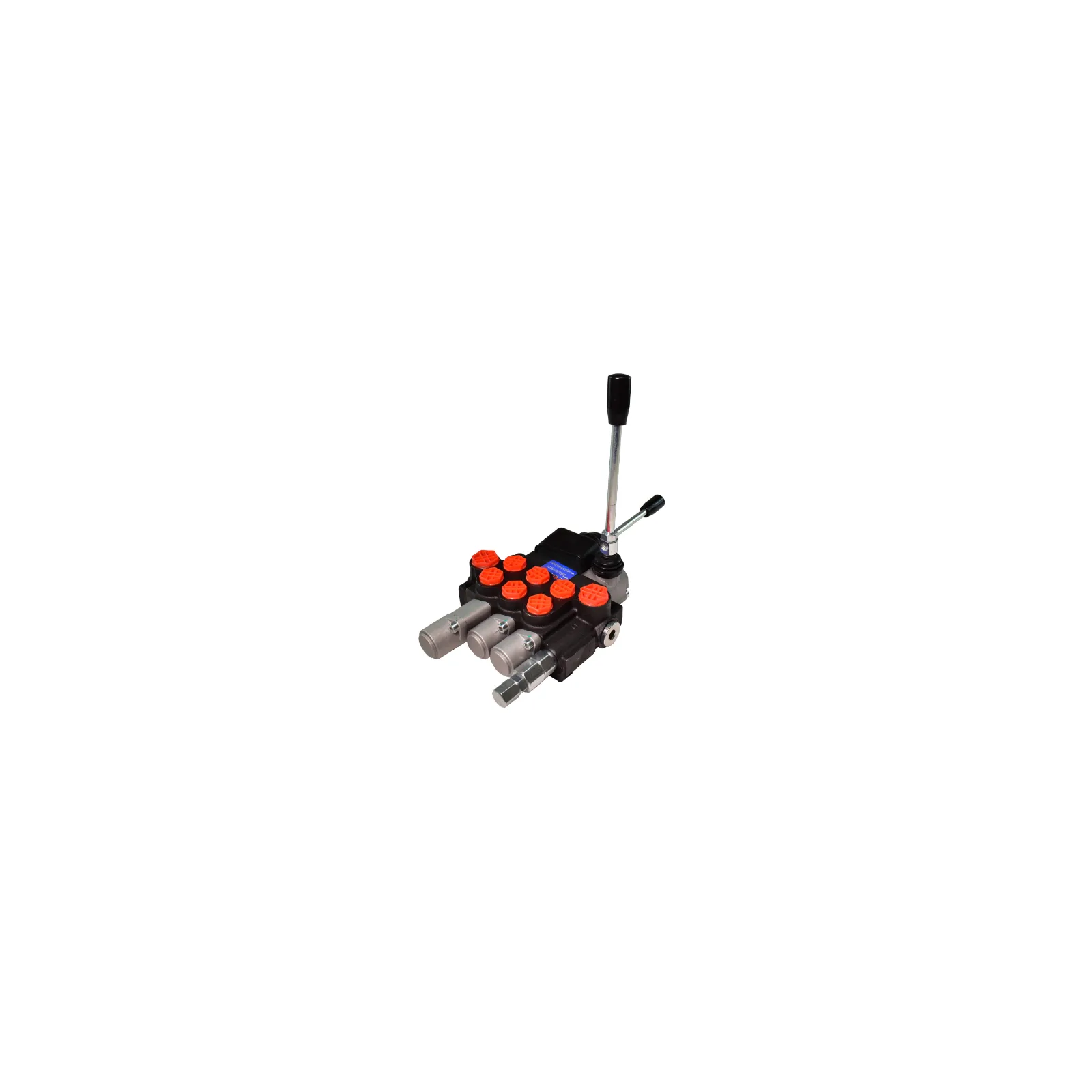

Distribuidor hidráulico de 3 secciones / 40l/min / 03P40-2OT-QW-C4

Distribuidor hidráulico 3-sekcyjny (1-zwykła, 2- zwykła na joystick, 3-pływająca) sterowany joystickiem. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych y otros.

Datos y dimensiones:

• número de secciones: 1 - zwykła ręczna, 2 - zwykła na joystick, 2 - pływająca,
• presión máxima: 250 bar,
• caudal máximo: 40 l/min,

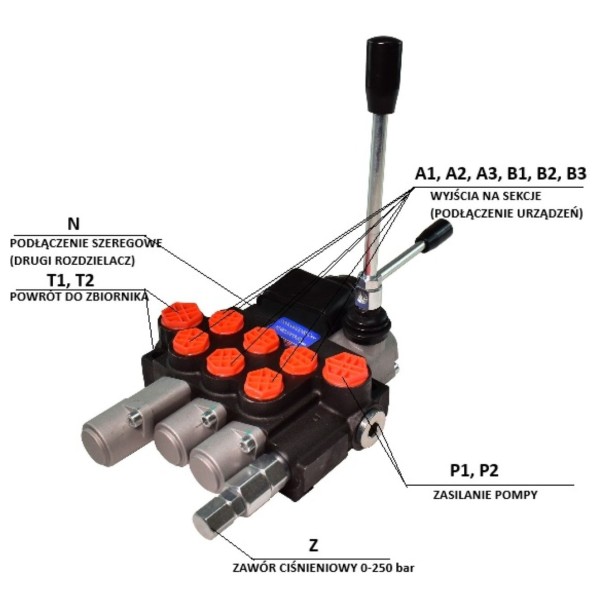

• gwinty: 1/2" BSP (6 szt.), 3/8" BSP (5 szt.),
• długość: 240 mm,
• szerokość: 180 mm,
• números de pieza: 03P40-2OT-QW-C4.

Warto więc zainwestować w rozdzielacz hydrauliczny z pozycją pływającą, aby zapewnić sobie komfort i bezpieczeństwo podczas pracy z urządzeniami hydraulicznymi. Dzięki temu będziesz mógł efektywnie wykonywać swoje zadania i cieszyć się stabilnością oraz precyzją działania urządzenia.

Almacén: K18:M11

Rozdzielacz 03P40-2OT-QW-C4 to model trzysekcyjny, który łączy w sobie trzy różne charakterystyki pracy suwaków. Jest to bardzo specyficzna konfiguracja, często spotykana w maszynach komunalnych lub rolniczych, gdzie każda funkcja wymaga innego sterowania.

Oto szczegółowe ustawienia pozycji dla każdej sekcji:

Sekcja 1 i 2: Standardowe (2OT)

Są to sekcje dwustronnego działania z powrotem sprężynowym do pozycji neutralnej.

• Pozycja 0 (Neutralna): Dźwignia na środku, olej płynie na powrót (T), siłownik zablokowany.

• Pozycja 1 (Wysuw): Ruch dźwignią w jedną stronę – siłownik pracuje.

• Pozycja 2 (Powrót): Ruch dźwignią w drugą stronę – siłownik wraca.

• Działanie: Po puszczeniu ręki dźwignia sama wraca do zera. Służą do precyzyjnych, krótkotrwałych ruchów (np. podnoszenie, pochył).

Sekcja 3: Pływająca z zatrzaskiem (QW)

Ta sekcja posiada 4 pozycje i jest dedykowana funkcjom kopiowania terenu.

• Pozycje 0, 1, 2: Działają identycznie jak w sekcjach 1 i 2 (wysuw/powrót ze sprężyną).

• Pozycja 3 (Pływająca - "Float"): Uzyskiwana przez mocne pchnięcie dźwigni do końca (zazwyczaj "od siebie").

  • W tej pozycji zadziała zatrzask (detent), który utrzyma dźwignię.

  • Olej swobodnie przepływa między portami A i B a zbiornikiem (siłownik jest "luźny").

Sekcja C4: Pełny zatrzask (Detent)

Oznaczenie C4 na końcu symbolu wskazuje, że jedna z sekcji (zazwyczaj ostatnia w szeregu, jeśli nie jest to QW, lub specyficznie skonfigurowana) posiada zatrzask w każdej pozycji.

• Pozycja 0 (Neutralna): Zablokowana zatrzaskiem.

• Pozycja 1 i 2: Po przesunięciu dźwignia zostaje w wybranym położeniu (nie wraca sama).

• Zastosowanie: Idealna pod silnik hydrauliczny lub taśmociąg (praca ciągła bez trzymania dźwigni).

*Las fotos son solo ilustrativas y pueden diferir en detalles del producto entregado debido a diferencias de producción a lo largo de los años.
