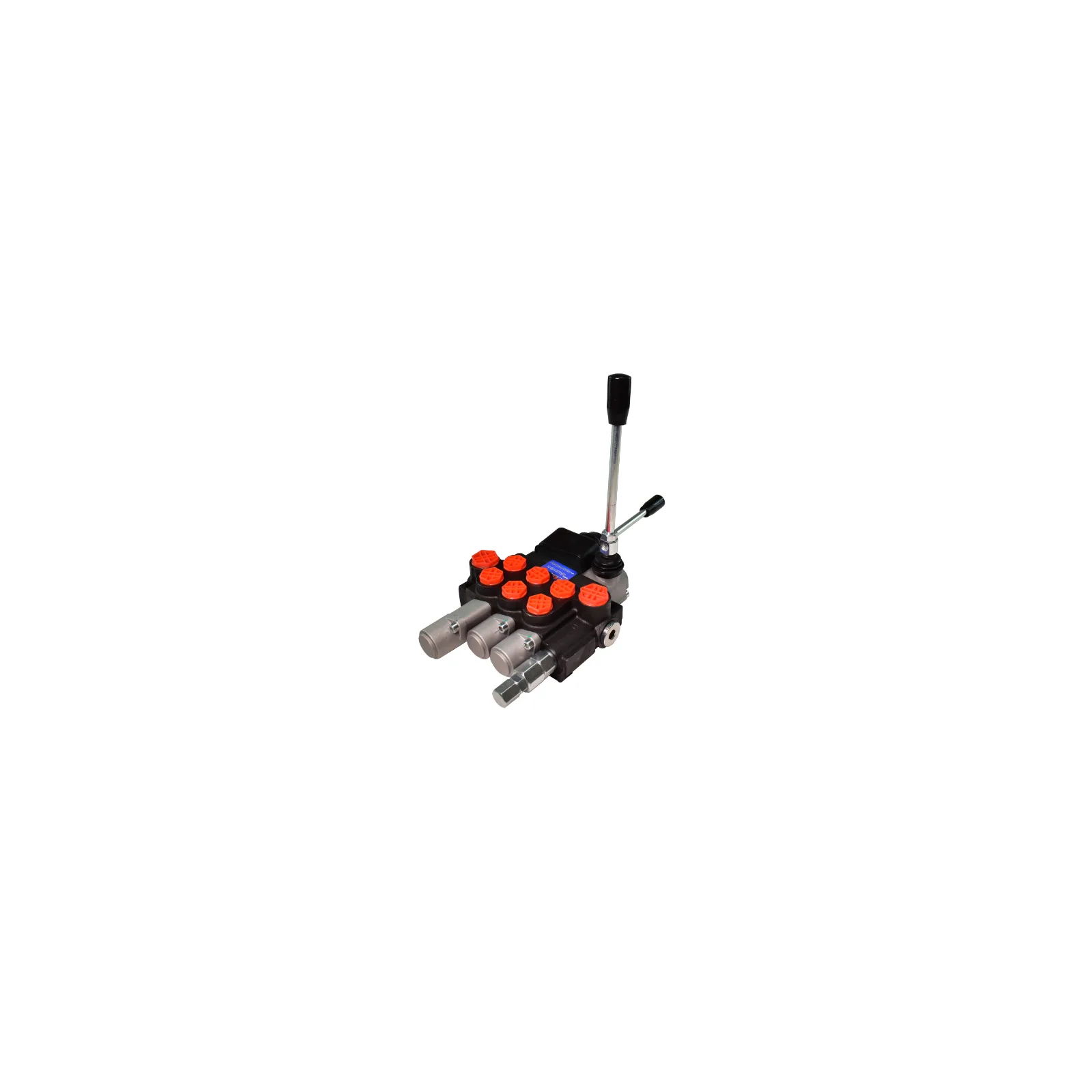

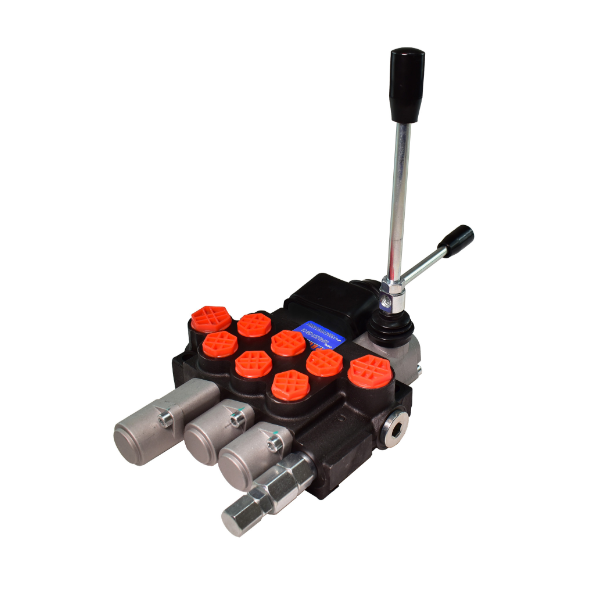

Distributeur hydraulique 3 sections / 40l/min / 03P40-2OT-QW-C4

Distributeur hydraulique à 3 sections (1 - standard, 2 - standard à joystick, 3 - flottante), commandé par joystick. Grâce à cette solution, l'opérateur peut facilement adapter l'équipement à ses besoins et en accroître la fonctionnalité. De plus, la construction robuste et la haute qualité des matériaux utilisés pour fabriquer le distributeur hydraulique garantissent un fonctionnement durable et fiable, même dans des conditions difficiles. Il est utilisé dans l'agriculture, entre autres, dans les machines agricoles, les tracteurs, les machines Cyklop, les pulvérisateurs, les grues sur camion (HDS), les chargeurs, les pelles, les balayeuses, les chargeurs frontaux, les engins de chantier, les machines industrielles et autres.

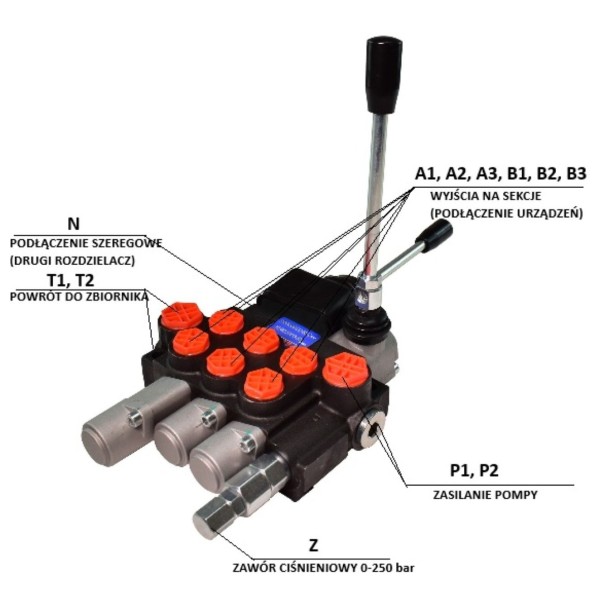

Données et dimensions :

• nombre de sections : 1 - standard manuelle, 2 - standard à joystick, 3 - flottante,
• pression maximale : 250 bar,
• débit maximal : 40 l/min,
• filetages : 1/2" BSP (6 pcs), 3/8" BSP (5 pcs),
• longueur : 240 mm,
• largeur : 180 mm,
• numéros de pièce : 03P40-2OT-QW-C4.

Il est donc judicieux d'investir dans un distributeur hydraulique avec position flottante afin de garantir confort et sécurité lors du travail avec des équipements hydrauliques. Vous pourrez ainsi accomplir efficacement vos tâches et profiter de la stabilité et de la précision de fonctionnement de l'équipement.

Entrepôt : K18:M11

Le distributeur 03P40-2OT-QW-C4 est un modèle à trois sections qui combine trois caractéristiques de fonctionnement différentes des tiroirs. Il s'agit d'une configuration très spécifique, fréquente sur les machines communales ou agricoles, où chaque fonction nécessite une commande différente.

Voici les réglages détaillés des positions pour chaque section :

Sections 1 et 2 : standard (2OT)

Ce sont des sections à double effet avec rappel par ressort en position neutre.

• Position 0 (neutre) : Levier au centre, l'huile retourne au réservoir (T), vérin bloqué.

• Position 1 (sortie) : Déplacement du levier dans un sens - le vérin travaille.

• Position 2 (rentrée) : Déplacement du levier dans l'autre sens - le vérin revient.

• Fonctionnement : lorsqu'on relâche la main, le levier revient seul à zéro. Elles servent aux mouvements précis et de courte durée (p. ex. levage, inclinaison).

Section 3 : flottante avec verrouillage (QW)

Cette section possède 4 positions et est dédiée aux fonctions de suivi du terrain.

• Positions 0, 1, 2 : Fonctionnent de la même manière que dans les sections 1 et 2 (sortie/rentrée avec ressort).

• Position 3 (flottante - « Float ») : S'obtient en poussant fermement le levier jusqu'en butée (généralement « vers l'avant »).

  • Dans cette position, le verrouillage (detent) entre en action et maintient le levier.

  • L'huile circule librement entre les orifices A et B et le réservoir (le vérin est « libre »).

Section C4 : verrouillage complet (Detent)

La désignation C4 à la fin du symbole indique que l'une des sections (généralement la dernière de la série, s'il ne s'agit pas de QW, ou une section configurée spécifiquement) possède un verrouillage dans chaque position.

• Position 0 (neutre) : Maintenue par le verrouillage.

• Positions 1 et 2 : Une fois déplacé, le levier reste dans la position choisie (il ne revient pas seul).

• Utilisation : Idéale pour un moteur hydraulique ou un convoyeur à bande (fonctionnement continu sans maintenir le levier).

*Les photos sont données à titre indicatif et peuvent différer dans les détails du produit livré en raison de l'évolution de la production au fil des années.
