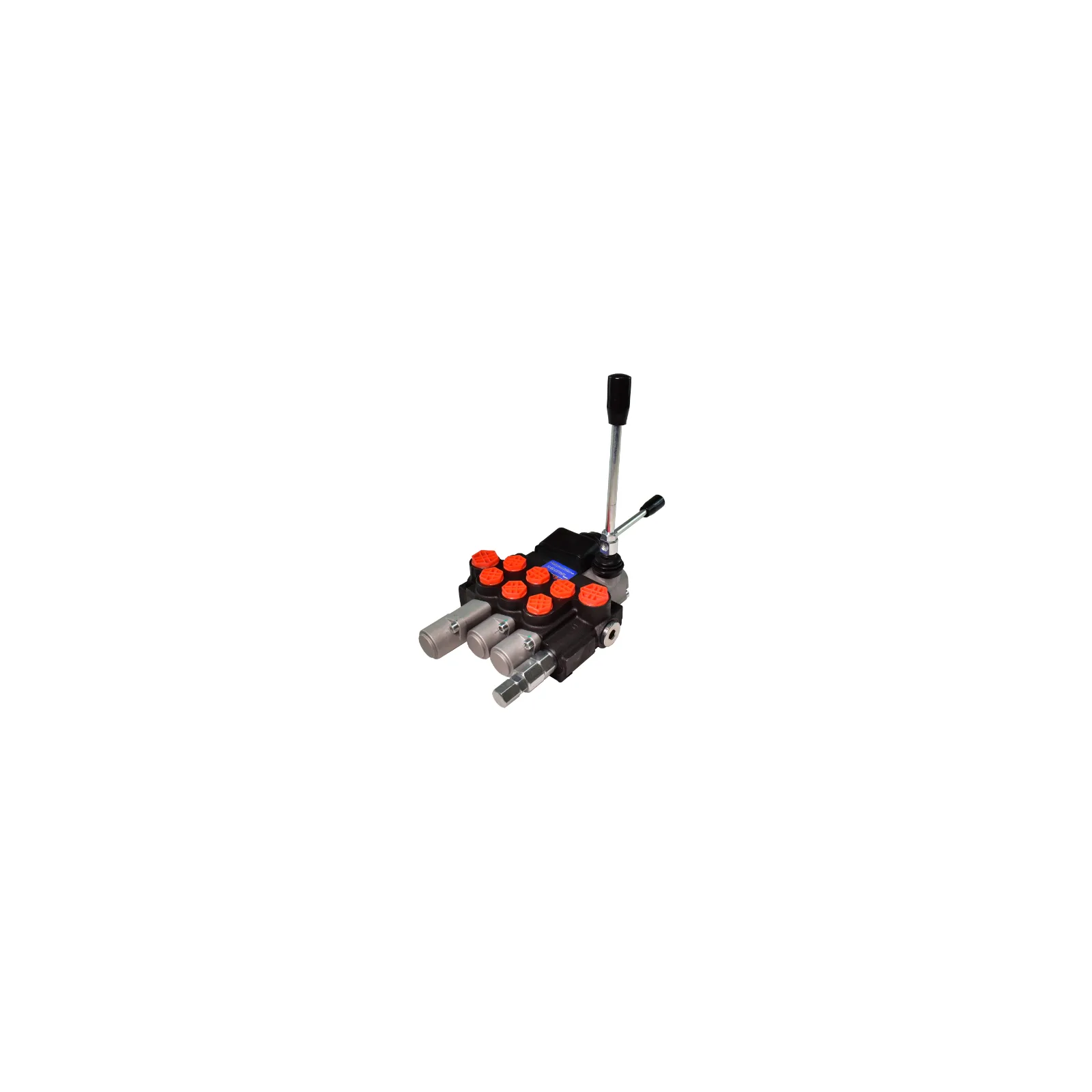

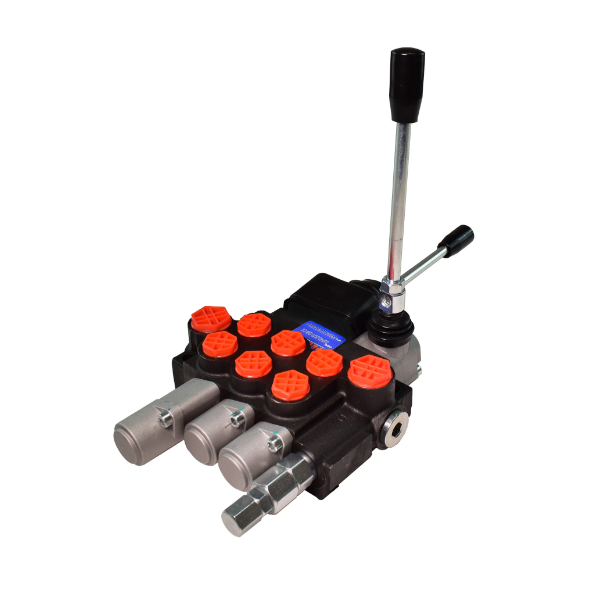

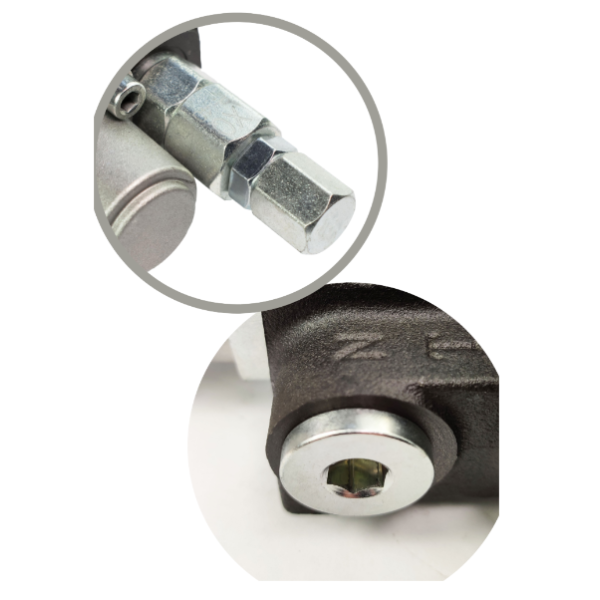

3-teiliger Hydraulikverteiler / 40l/min / 03P40-2OT-QW-C4

3-Sektionen-Hydraulikverteiler (1 - Standard, 2 - Standard mit Joystick, 3 - Schwimmstellung), mit Joystick gesteuert. Dank dieser Lösung kann der Bediener das Gerät leicht an seine Bedürfnisse anpassen und dessen Funktionalität erweitern. Darüber hinaus gewährleisten die solide Konstruktion und die hochwertigen Materialien, aus denen der Hydraulikverteiler gefertigt ist, einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Er wird in der Landwirtschaft unter anderem in Landmaschinen, Traktoren, Cyklop-Maschinen, Spritzen, Ladekranen (HDS), Ladern, Baggern, Kehrmaschinen, Frontladern, Baumaschinen, Industriemaschinen und weiteren eingesetzt.

Daten und Maße:

• Anzahl der Sektionen: 1 - Standard manuell, 2 - Standard mit Joystick, 3 - Schwimmstellung,
• maximaler Druck: 250 bar,
• maximaler Durchfluss: 40 l/min,

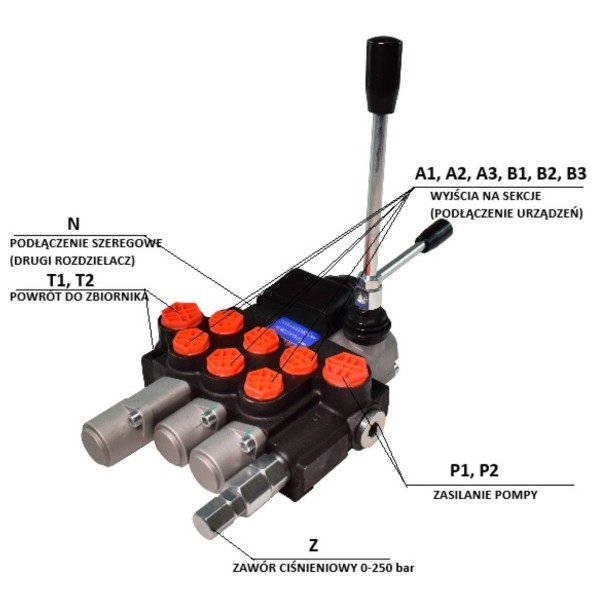

• Gewinde: 1/2" BSP (6 Stk.), 3/8" BSP (5 Stk.),
• Länge: 240 mm,
• Breite: 180 mm,
• Teilenummern: 03P40-2OT-QW-C4.

Es lohnt sich daher, in einen Hydraulikverteiler mit Schwimmstellung zu investieren, um bei der Arbeit mit Hydraulikgeräten Komfort und Sicherheit zu gewährleisten. So können Sie Ihre Aufgaben effizient erledigen und von der Stabilität und Präzision der Arbeitsweise des Geräts profitieren.

Lager: K18:M11

Der Verteiler 03P40-2OT-QW-C4 ist ein dreisektioniges Modell, das drei verschiedene Arbeitscharakteristiken der Steuerschieber vereint. Es handelt sich um eine sehr spezielle Konfiguration, die häufig in Kommunal- oder Landmaschinen zu finden ist, wo jede Funktion eine andere Ansteuerung erfordert.

Nachfolgend die detaillierten Positionseinstellungen für jede Sektion:

Sektion 1 und 2: Standard (2OT)

Dies sind doppeltwirkende Sektionen mit Federrückstellung in die Neutralstellung.

• Position 0 (Neutral): Hebel in der Mitte, Öl fließt zum Rücklauf (T), Zylinder blockiert.

• Position 1 (Ausfahren): Hebelbewegung in eine Richtung - der Zylinder arbeitet.

• Position 2 (Einfahren): Hebelbewegung in die andere Richtung - der Zylinder fährt zurück.

• Funktion: Nach dem Loslassen kehrt der Hebel von selbst in die Nullstellung zurück. Sie dienen für präzise, kurzzeitige Bewegungen (z. B. Heben, Kippen).

Sektion 3: Schwimmstellung mit Rastung (QW)

Diese Sektion hat 4 Positionen und ist für Bodenanpassungsfunktionen vorgesehen.

• Positionen 0, 1, 2: Funktionieren identisch wie in den Sektionen 1 und 2 (Ausfahren/Einfahren mit Feder).

• Position 3 (Schwimmstellung - "Float"): Wird durch kräftiges Drücken des Hebels bis zum Anschlag erreicht (in der Regel "von sich weg").

  • In dieser Position greift die Rastung (Detent) und hält den Hebel.

  • Das Öl strömt frei zwischen den Anschlüssen A und B und dem Tank (der Zylinder ist "lose").

Sektion C4: Vollständige Rastung (Detent)

Die Kennzeichnung C4 am Ende des Symbols zeigt an, dass eine der Sektionen (in der Regel die letzte in der Reihe, sofern es nicht QW ist, oder eine speziell konfigurierte) in jeder Position eine Rastung besitzt.

• Position 0 (Neutral): Durch die Rastung arretiert.

• Positionen 1 und 2: Nach dem Verschieben bleibt der Hebel in der gewählten Stellung (er kehrt nicht von selbst zurück).

• Anwendung: Ideal für Hydraulikmotor oder Förderband (Dauerbetrieb, ohne den Hebel halten zu müssen).

*Die Fotos dienen nur zur Veranschaulichung und können sich im Detail vom gelieferten Produkt unterscheiden, da sich die Produktion im Laufe der Jahre verändert hat.
