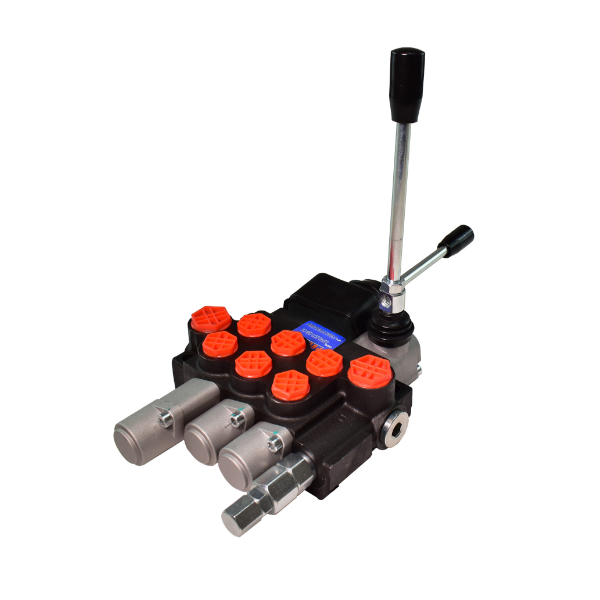

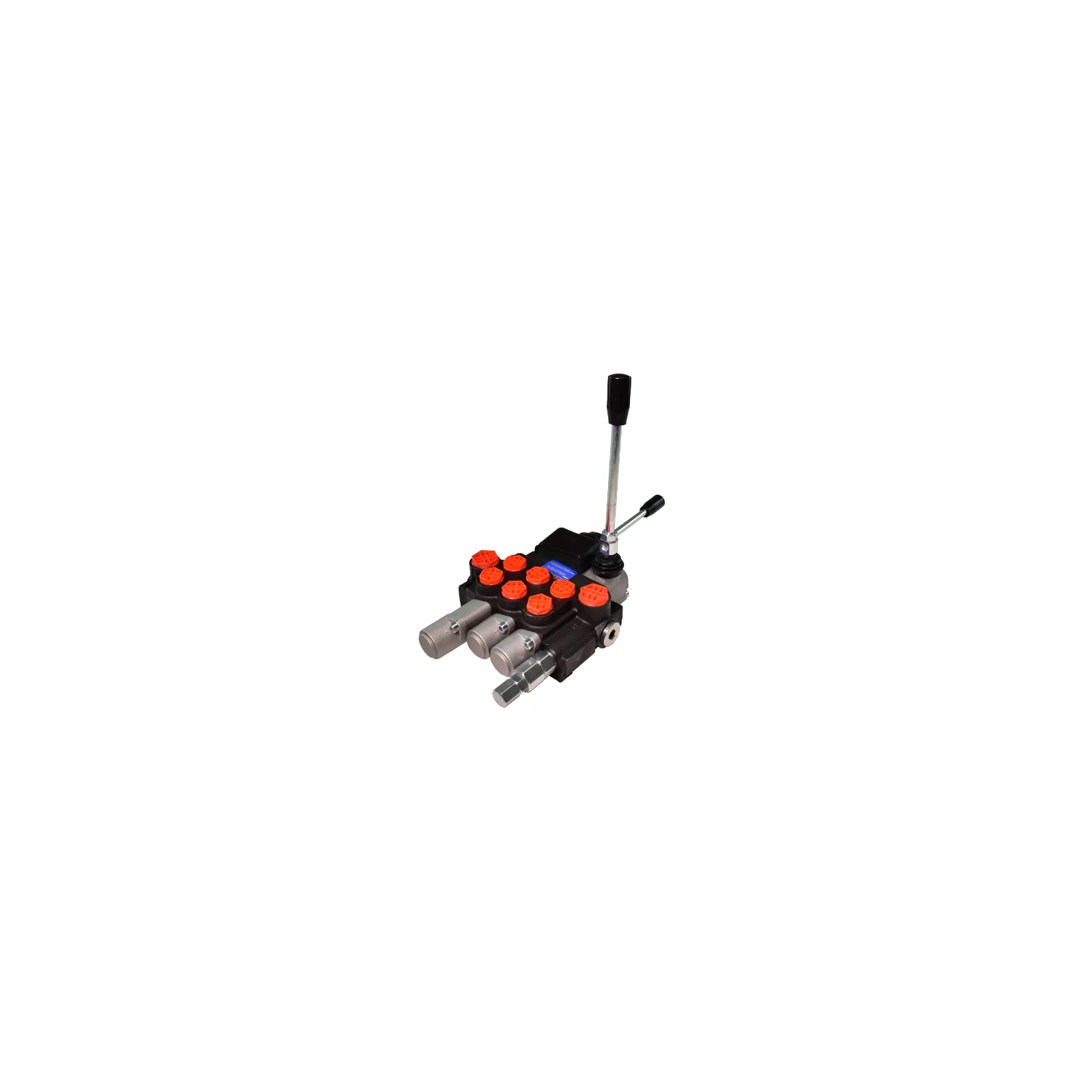

Rozdzielacz hydrauliczny 3-sekcyjny (1-zwykła, 2- zwykła na joystick, 3-pływająca) sterowany joystickiem. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych i innych.
Dane i wymiary:
- liczba sekcji: 1 - zwykła ręczna, 2 - zwykła na joystick, 2 - pływająca,
- ciśnieni maksymalne: 250 bar,
- przepływ maksymalny: 40 l/min,

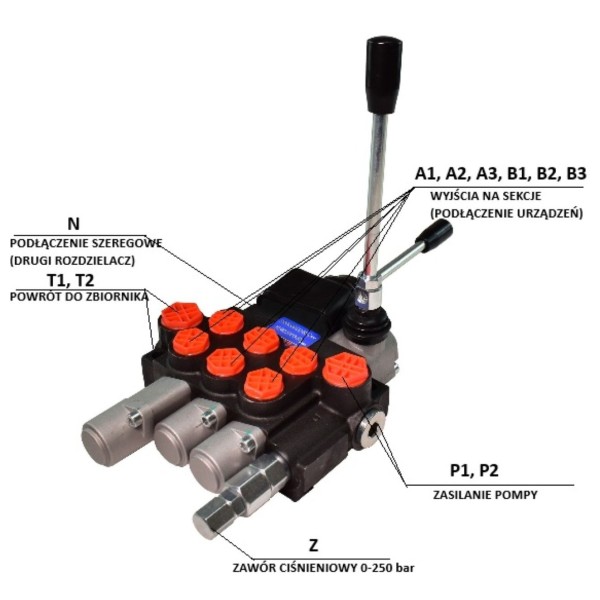

- gwinty: 1/2" BSP (6 szt.), 3/8" BSP (5 szt.),
- długość: 240 mm,
- szerokość: 180 mm,
- numery części: 03P40-2OT-QW-C4.
Warto więc zainwestować w rozdzielacz hydrauliczny z pozycją pływającą, aby zapewnić sobie komfort i bezpieczeństwo podczas pracy z urządzeniami hydraulicznymi. Dzięki temu będziesz mógł efektywnie wykonywać swoje zadania i cieszyć się stabilnością oraz precyzją działania urządzenia.
Magazyn: K18:M11
Rozdzielacz 03P40-2OT-QW-C4 to model trzysekcyjny, który łączy w sobie trzy różne charakterystyki pracy suwaków. Jest to bardzo specyficzna konfiguracja, często spotykana w maszynach komunalnych lub rolniczych, gdzie każda funkcja wymaga innego sterowania.
Oto szczegółowe ustawienia pozycji dla każdej sekcji:
Sekcja 1 i 2: Standardowe (2OT)
Są to sekcje dwustronnego działania z powrotem sprężynowym do pozycji neutralnej.
-
Pozycja 0 (Neutralna): Dźwignia na środku, olej płynie na powrót (T), siłownik zablokowany.
-
Pozycja 1 (Wysuw): Ruch dźwignią w jedną stronę – siłownik pracuje.
-
Pozycja 2 (Powrót): Ruch dźwignią w drugą stronę – siłownik wraca.
-
Działanie: Po puszczeniu ręki dźwignia sama wraca do zera. Służą do precyzyjnych, krótkotrwałych ruchów (np. podnoszenie, pochył).
Sekcja 3: Pływająca z zatrzaskiem (QW)
Ta sekcja posiada 4 pozycje i jest dedykowana funkcjom kopiowania terenu.
-
Pozycje 0, 1, 2: Działają identycznie jak w sekcjach 1 i 2 (wysuw/powrót ze sprężyną).
-
Pozycja 3 (Pływająca - "Float"): Uzyskiwana przez mocne pchnięcie dźwigni do końca (zazwyczaj "od siebie").
-
W tej pozycji zadziała zatrzask (detent), który utrzyma dźwignię.
-
Olej swobodnie przepływa między portami A i B a zbiornikiem (siłownik jest "luźny").
Sekcja C4: Pełny zatrzask (Detent)
Oznaczenie C4 na końcu symbolu wskazuje, że jedna z sekcji (zazwyczaj ostatnia w szeregu, jeśli nie jest to QW, lub specyficznie skonfigurowana) posiada zatrzask w każdej pozycji.
-
Pozycja 0 (Neutralna): Zablokowana zatrzaskiem.
-
Pozycja 1 i 2: Po przesunięciu dźwignia zostaje w wybranym położeniu (nie wraca sama).
-
Zastosowanie: Idealna pod silnik hydrauliczny lub taśmociąg (praca ciągła bez trzymania dźwigni).
*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
