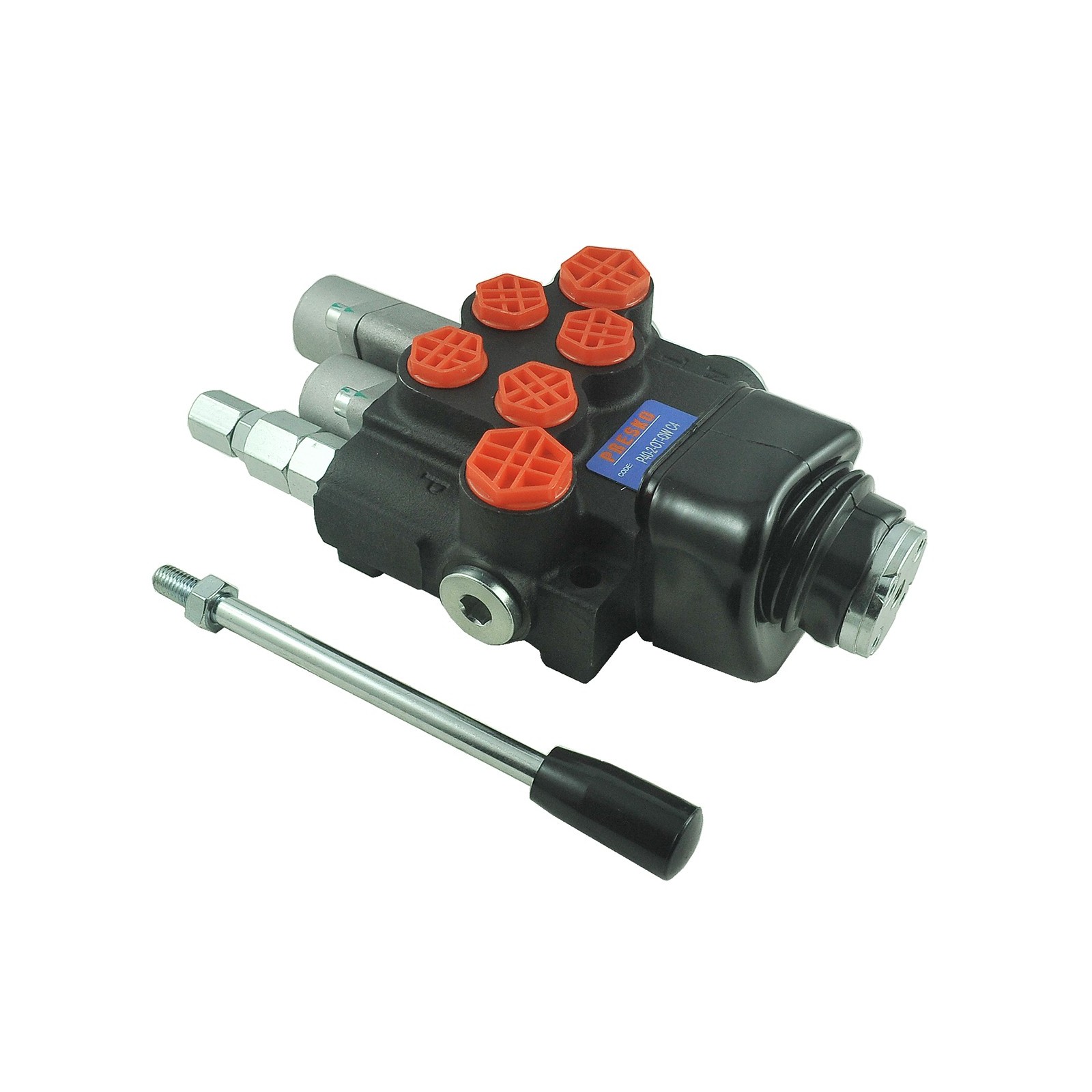

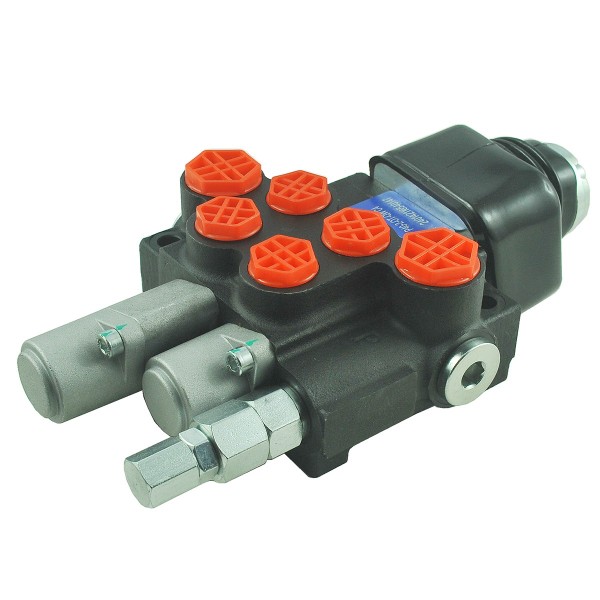

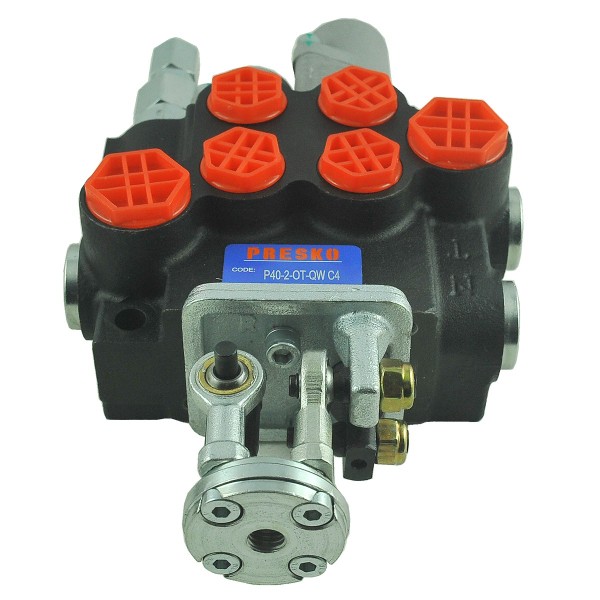

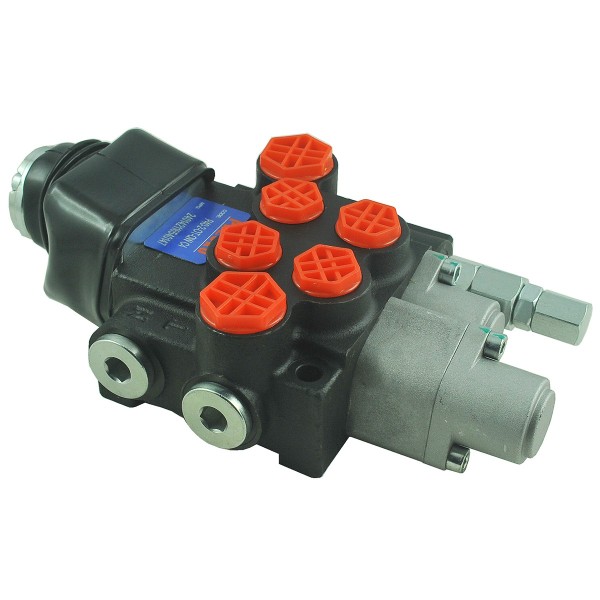

Distribuidor hidráulico de 2 secciones controlado por joystick / 40l/min / P40-2-OT-QW-C4

Distribuidor hidráulico de 2 tramos (1-normal, 2-flotante) controlado por joystick. Gracias a esta solución, el operador puede adaptar fácilmente el dispositivo a sus necesidades y aumentar su funcionalidad. Además, la construcción sólida y la alta calidad de los materiales utilizados para producir el distribuidor hidráulico garantizan un funcionamiento fiable y duradero incluso en condiciones difíciles. Utilizado en la industria agrícola, entre otros, en máquinas agrícolas, tractores, cíclopes, pulverizadores, HDS, cargadoras, excavadoras, barredoras, ejes, máquinas de construcción, máquinas industriales y otros.

Datos y dimensiones:

• número de secciones: 1 - manual normal, 2 - flotante,
• presión máxima: 250 bar,
• caudal máximo: 40 l/min,
• roscas: 1/2" BSP (5 piezas), 3/8" BSP (4 piezas),
• longitud: 230 mm,
• ancho: 150 mm,
• Números de pieza: P40-2-OT-QW-C4.

Vale la pena invertir en un distribuidor hidráulico con posición flotante para garantizar comodidad y seguridad al trabajar con dispositivos hidráulicos. Gracias a esto podrás realizar tus tareas de manera efectiva y disfrutar de la estabilidad y precisión del dispositivo.

K18:M03

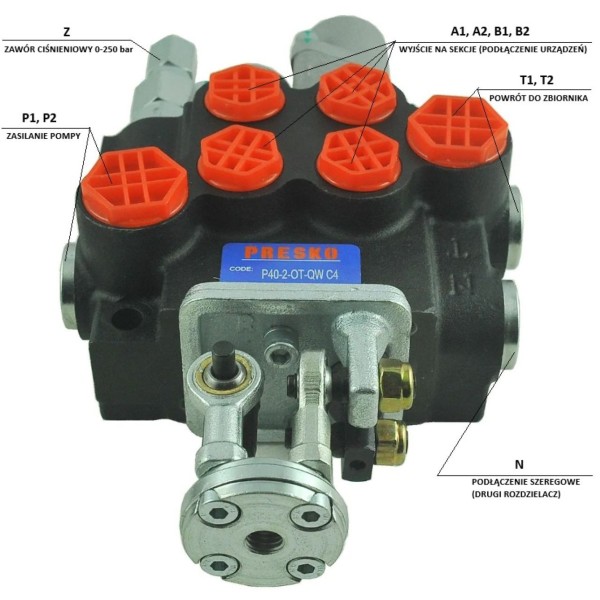

Conexión:

Alimentación de la bomba (P1, P2): rosca interna BSP 1/2"

Retorno al depósito (T1, T2): Rosca interior BSP 1/2"

Salida por tramos (A1, A2, B1, B2): Rosca interior BSP 3/8"

Conexión en serie (N): Rosca interior BSP 1/2"

Válvula de seguridad (Z)

Sección 1: Artículos 1-0-2 (pestillo/retén)

La marca C4 para la primera sección significa que el control deslizante tiene un pestillo mecánico en cada posición de trabajo.

• Posición 0 (Neutral): el control deslizante está bloqueado en el centro. El aceite fluye hacia el rebosadero (T).

• Posición 1 (Extender): mueves la palanca/cable y permanece en esa posición después de soltar la mano. El actuador se extiende continuamente.

• Posición 2 (Regreso): mueves la palanca hacia el otro lado, también se traba. El actuador se retrae continuamente.

• Aplicación: Ideal para accionar motores hidráulicos o envolvedoras donde no se desea mantener la mano en la palanca.

Sección 2: Artículos 1-0-2-3 (Flotante con pestillo / QW)

La sección marcada como QW tiene 4 posiciones y está dedicada a la función "flotante" (por ejemplo, bajar los brazos o arar):

• Posición 0 (Neutral): Parada estándar, retención del actuador.

• Posición 1 y 2 (de trabajo): extensión y retorno estándar. Después de soltar la palanca, el control deslizante vuelve a cero por sí solo (resorte).

• Posición 3 (Flotación): se logra empujando el control deslizante firmemente hasta el final (más allá de la posición de trabajo).

  • Hay un pestillo en esta posición.

  • Los canales A y B están conectados hacia atrás (T), lo que permite que el actuador se mueva libremente bajo la influencia de fuerzas externas (por ejemplo, el cucharón sigue el terreno).

Resumen diferencias:

• Sección 1 (C4): "Recuerda" cada posición (se engancha en extensión, pie y retorno).

• Sección 2 (QW): Vuelve automáticamente a cero desde las posiciones operativas, pero tiene un pestillo en una posición flotante especial.

Posibilidad de conectar el colector a otro colector mediante manguito de presión.

*Las fotos son solo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a diferencias en la producción a lo largo de los años.
