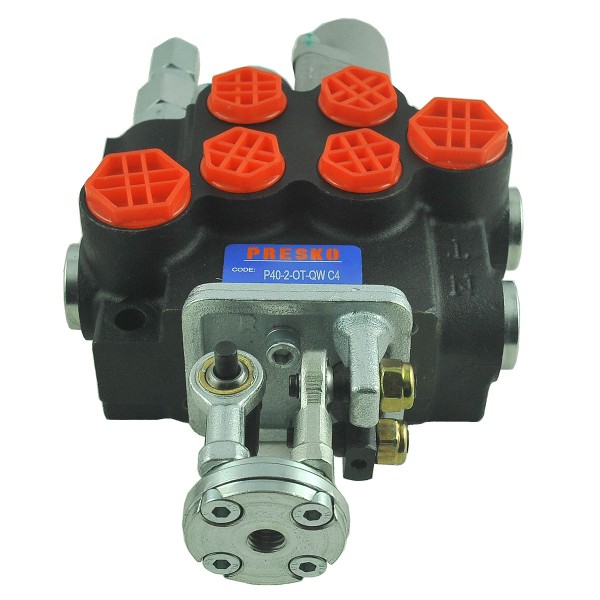

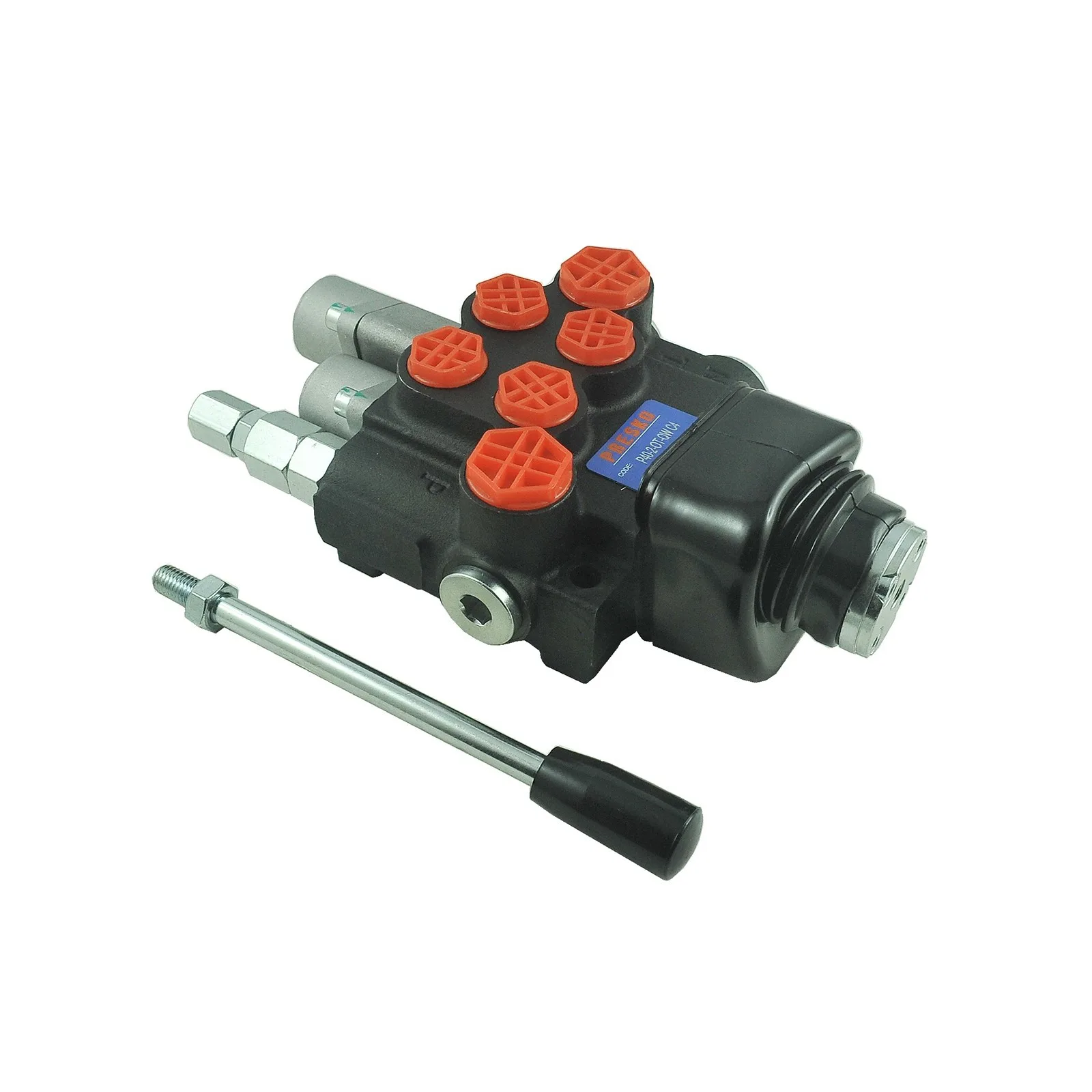

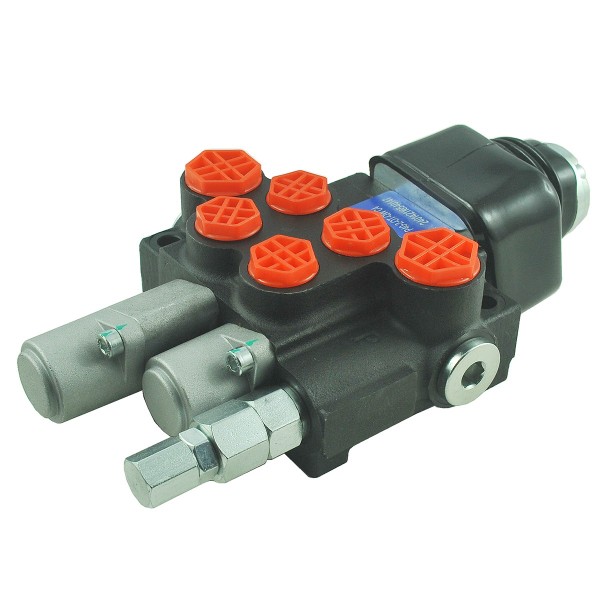

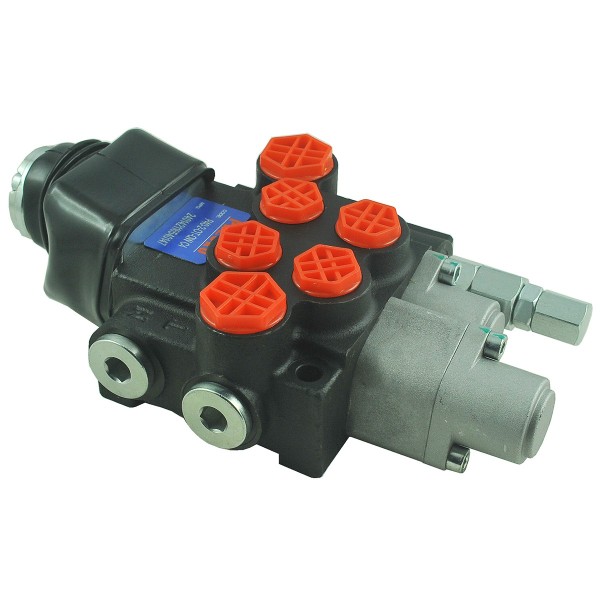

Distributeur hydraulique 2 sections commandé par joystick / 40l/min / P40-2-OT-QW-C4

Distributeur hydraulique à 2 sections (1 normal, 2 flottants) commandé par joystick. Grâce à cette solution, l'opérateur peut facilement adapter l'appareil à ses besoins et augmenter ses fonctionnalités. De plus, la construction solide et la haute qualité des matériaux utilisés pour produire le distributeur hydraulique garantissent un fonctionnement durable et fiable même dans des conditions difficiles. Utilisé dans l'industrie agricole, entre autres, dans les machines agricoles, tracteurs, cyclopes, pulvérisateurs, HDS, chargeuses, excavatrices, balayeuses, essieux, engins de chantier, machines industrielles et autres.

Données et dimensions :

• nombre de sections : 1 - manuel standard, 2 - flottant,
• pression maximale : 250 bars,
• débit maximum : 40 l/min,
• filetage : 1/2" BSP (5 pièces), 3/8" BSP (4 pièces),
• longueur : 230 mm,
• largeur : 150 mm,
• numéros de référence : P40-2-OT-QW-C4.

Il vaut la peine d'investir dans un distributeur hydraulique avec position flottante pour garantir confort et sécurité lors du travail avec des appareils hydrauliques. Grâce à cela, vous pourrez effectuer vos tâches efficacement et profiter de la stabilité et de la précision de l'appareil.

K18:M03

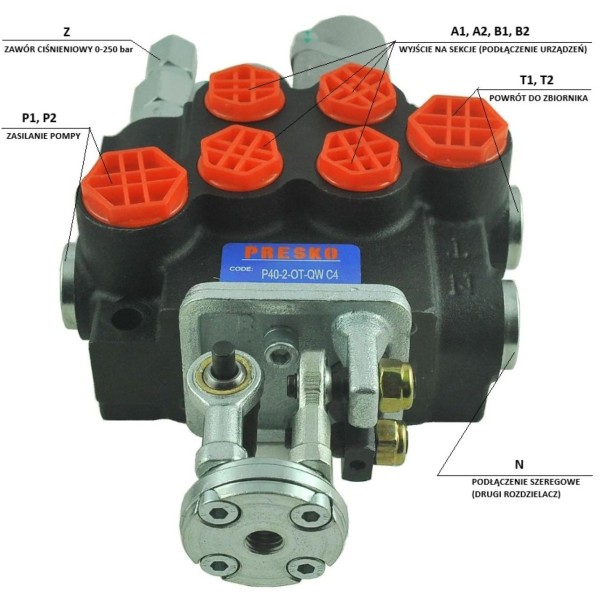

Connexion :

Alimentation pompe (P1, P2) : filetage interne BSP 1/2"

Retour au réservoir (T1, T2) : filetage interne BSP 1/2"

Sortie en sections (A1, A2, B1, B2) : filetage interne BSP 3/8"

Connexion série (N) : filetage interne BSP 1/2"

Valve de sécurité (Z)

Section 1 : Éléments 1-0-2 (Verrou / Détente)

Le marquage C4 pour la première section signifie que le curseur est doté d'un loquet mécanique dans chaque position de travail.

• Position 0 (Neutre) : Le curseur est verrouillé au centre. L'huile s'écoule vers le trop-plein (T).

• Position 1 (Extension) : Vous déplacez le levier/câble et il reste dans cette position après que vous relâchez votre main. L'actionneur s'étend en continu.

• Position 2 (Retour) : Vous déplacez le levier de l'autre côté, il se verrouille également. L'actionneur se rétracte en continu.

• Application : Idéal pour entraîner des moteurs hydrauliques ou des enrubanneuses lorsque vous ne souhaitez pas garder la main sur le levier.

Section 2 : Articles 1-0-2-3 (Flottant avec loquet / QW)

La section marquée QW a 4 positions et est dédiée à la fonction "flottante" (par exemple abaisser les bras ou labourer) :

• Position 0 (Neutre) : Arrêt standard, maintien de l'actionneur.

• Positions 1 et 2 (fonctionnelles) : Extension et retour standard. Après avoir relâché le levier, le curseur revient tout seul à zéro (ressort).

• Position 3 (Flottant) : Obtenue en poussant fermement le curseur jusqu'au bout (au-delà de la position de travail).

  • Il y a un loquet dans cette position.

  • Les canaux A et B sont connectés (T), ce qui permet à l'actionneur de se déplacer librement sous l'influence de forces externes (par exemple, le godet suit le terrain).

Résumé différences :

• Section 1 (C4) : "Mémorise" chaque position (verrous sur l'extension, le pied et le retour).

• Section 2 (QW) : Revient automatiquement à zéro à partir des positions de fonctionnement, mais possède un loquet dans une position flottante spéciale.

Possibilité de connecter le collecteur à un autre collecteur à l'aide d'un manchon de pression.
