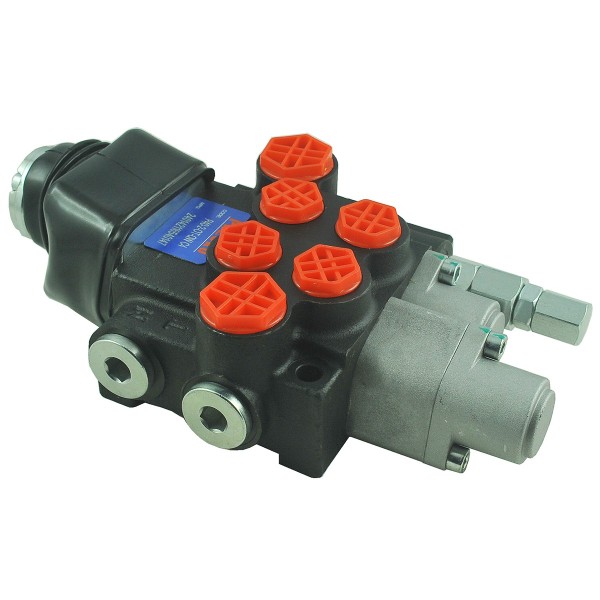

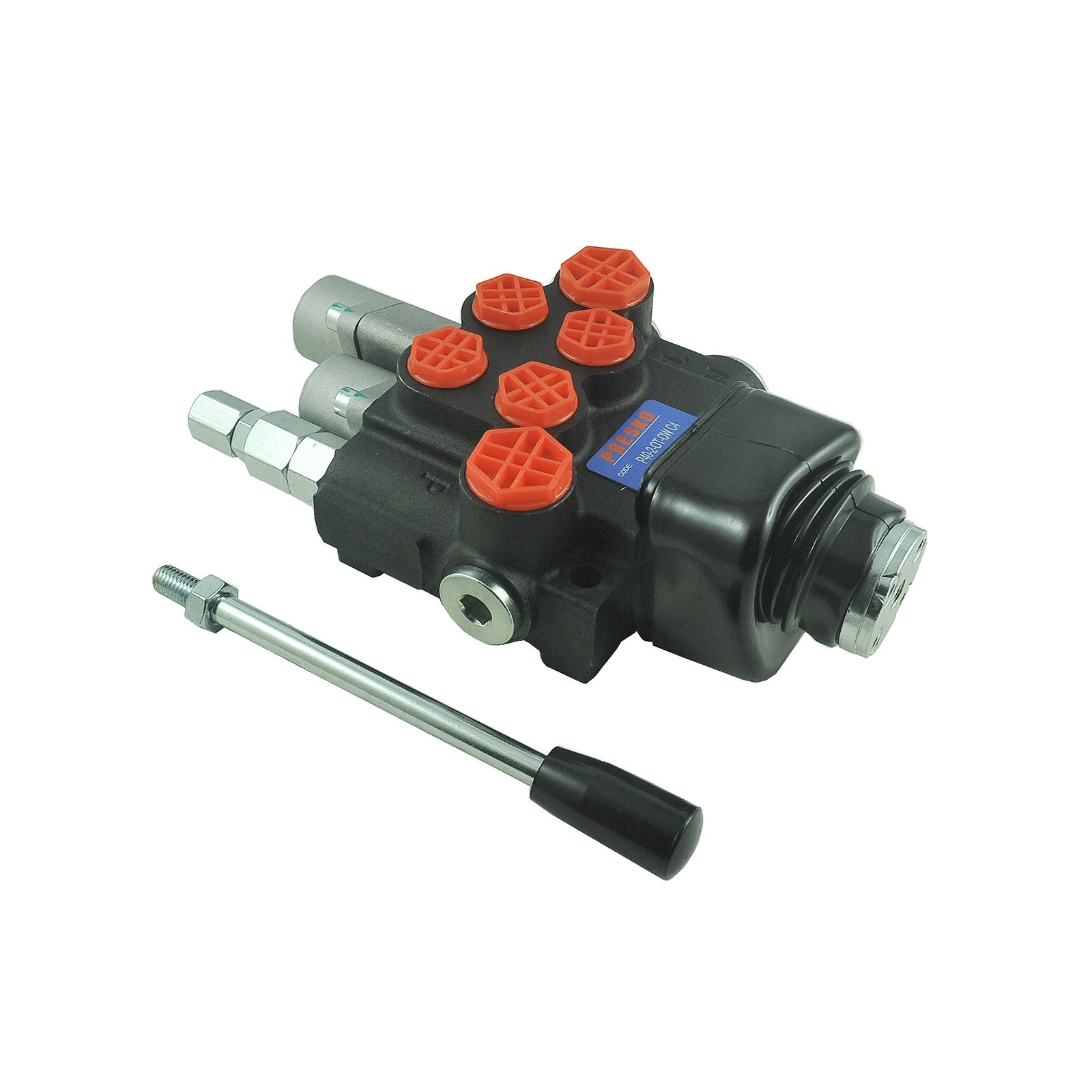

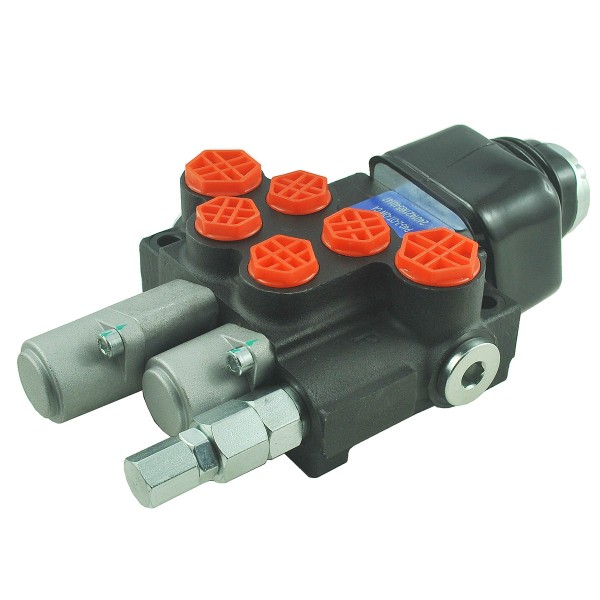

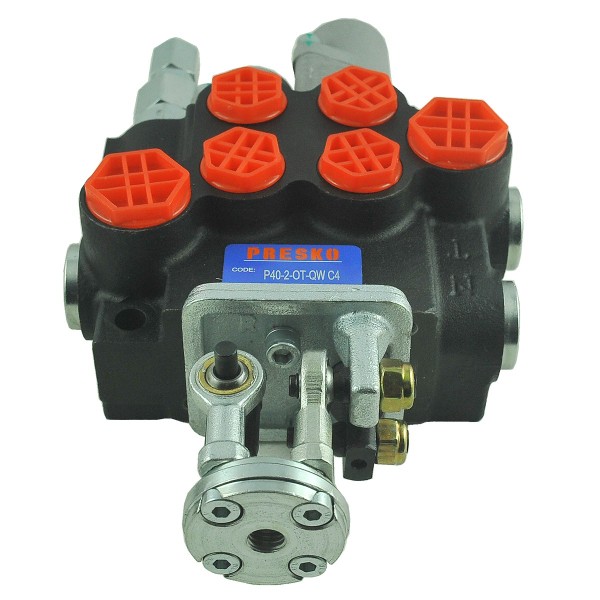

2-teiliger hydraulischer Verteiler mit Joysticksteuerung / 40 l/min / P40-2-OT-QW-C4

Zweiteiliger Hydraulikverteiler (1 normal, 2 schwimmend), Joystick-gesteuert. Dank dieser Lösung kann der Betreiber das Gerät einfach an seine Bedürfnisse anpassen und seine Funktionalität erhöhen. Darüber hinaus gewährleisten die solide Konstruktion und die hohe Qualität der zur Herstellung des Hydraulikverteilers verwendeten Materialien einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Wird in der Agrarindustrie unter anderem in Landmaschinen, Traktoren, Cyclops, Sprühgeräten, HDS, Ladern, Baggern, Kehrmaschinen, Achsen, Baumaschinen, Industriemaschinen und anderen verwendet.

Daten und Abmessungen:

• Anzahl der Abschnitte: 1 – normales Handbuch, 2 – schwebend,
• Maximaldruck: 250 bar,
• maximaler Durchfluss: 40 l/min,
• Gewinde: 1/2" BSP (5 Stück), 3/8" BSP (4 Stück),
• Länge: 230 mm,
• Breite: 150 mm,
• Teilenummern: P40-2-OT-QW-C4.

Es lohnt sich, in einen hydraulischen Verteiler mit Schwimmstellung zu investieren, um Komfort und Sicherheit beim Arbeiten mit hydraulischen Geräten zu gewährleisten. Dadurch können Sie Ihre Aufgaben effektiv erledigen und die Stabilität und Präzision des Geräts genießen.

K18:M03

Verbindung:

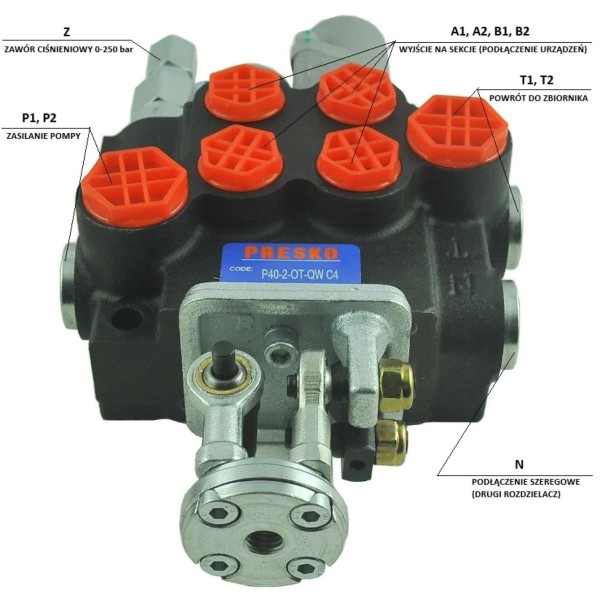

Pumpenversorgung (P1, P2): BSP 1/2" Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2" Innengewinde

Ausgabe in Abschnitte (A1, A2, B1, B2): BSP 3/8" Innengewinde

Reihenanschluss (N): BSP 1/2" Innengewinde

Sicherheitsventil (Z)

Abschnitt 1: Artikel 1-0-2 (Verriegelung / Rastung)

C4-Kennzeichnung für den ersten Abschnitt bedeutet, dass der Schieber in jeder Arbeitsposition über eine mechanische Verriegelung verfügt.

• Position 0 (Neutral): Der Schieberegler ist in der Mitte fixiert. Das Öl fließt zum Überlauf (T).

• Position 1 (Ausfahren): Sie bewegen den Hebel/das Kabel und es bleibt in dieser Position, nachdem Sie Ihre Hand losgelassen haben. Der Antrieb fährt stufenlos aus.

• Position 2 (Return): Sie bewegen den Hebel auf die andere Seite, er rastet ebenfalls ein. Der Antrieb fährt kontinuierlich ein.

• Anwendung: Ideal zum Antrieb von Hydraulikmotoren oder Wicklern, bei denen Sie Ihre Hand nicht am Hebel lassen möchten.

Abschnitt 2: Artikel 1-0-2-3 (schwebend mit Verriegelung / QW)

Der mit QW gekennzeichnete Abschnitt hat 4 Positionen und ist der „schwebenden“ Funktion gewidmet (z. B. Absenken der Arme oder Pflügen):

• Position 0 (Neutral): Standardstopp, Aktuator halten.

• Position 1 und 2 (in Betrieb): Standardverlängerung und -rückkehr. Nach dem Loslassen des Hebels kehrt der Schieber von selbst auf Null zurück (Feder).

• Position 3 (Schwimmen): Wird erreicht, indem der Schieber fest bis zum Anschlag gedrückt wird (über die Arbeitsposition hinaus).

  • In dieser Position befindet sich eine Verriegelung.

  • Kanäle A und B sind wieder verbunden (T), wodurch sich der Aktuator unter dem Einfluss äußerer Kräfte frei bewegen kann (z. B. folgt die Schaufel dem Gelände).

Zusammenfassung Unterschiede:

• Abschnitt 1 (C4): „Erinnert“ sich an jede Position (Verriegelungen bei Auszug, Fuß und Rückkehr).

• Abschnitt 2 (QW): Kehrt aus Betriebspositionen automatisch auf Null zurück, verfügt jedoch über eine Verriegelung in einer speziellen schwebenden Position.

Möglichkeit, den Verteiler mithilfe einer Druckhülse mit einem anderen Verteiler zu verbinden.
