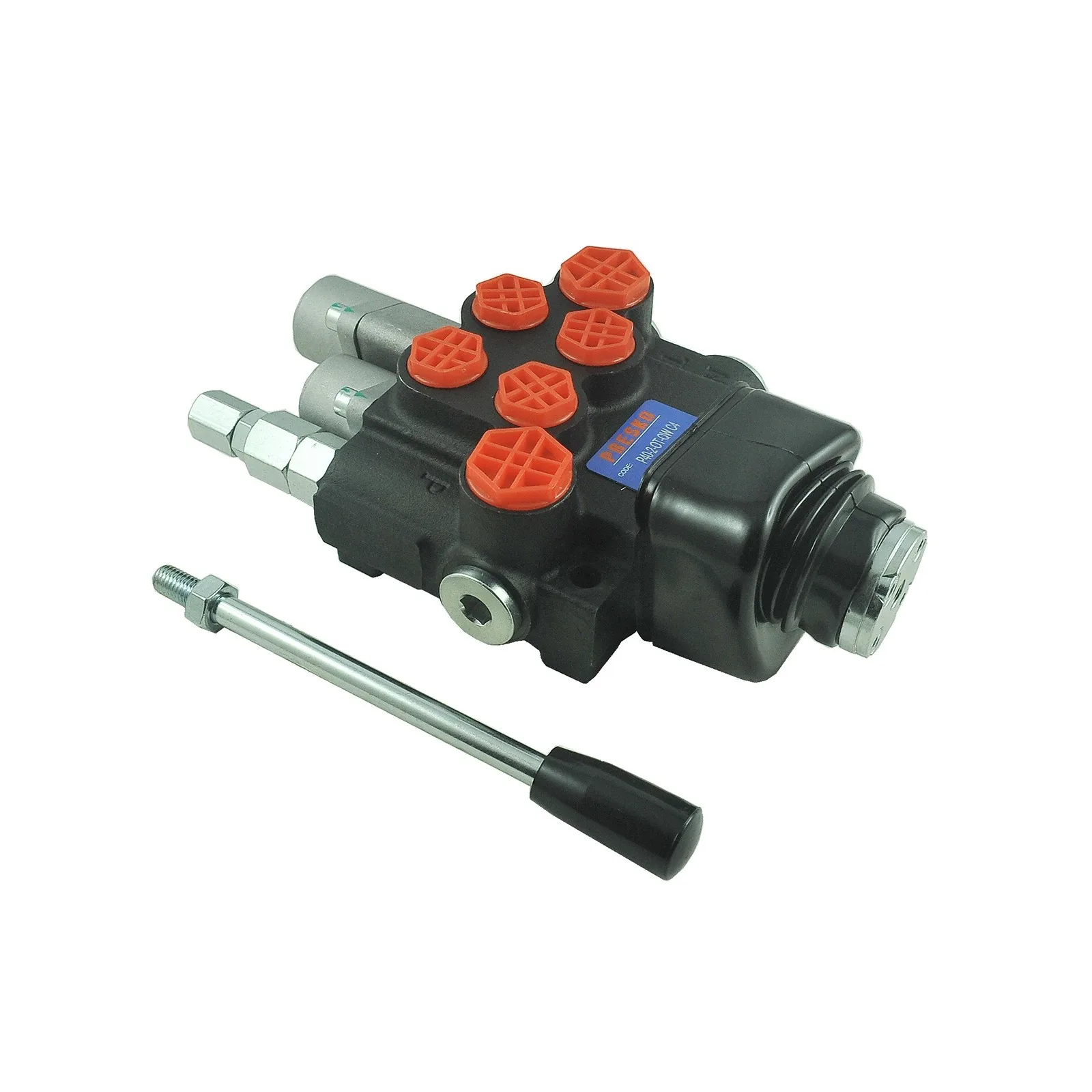

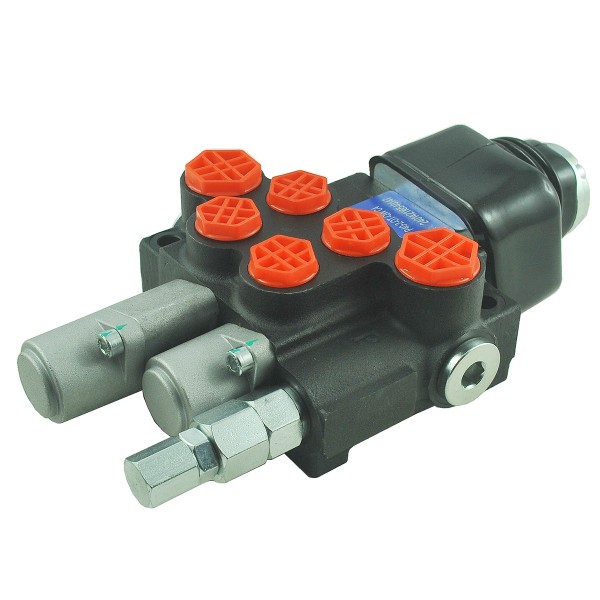

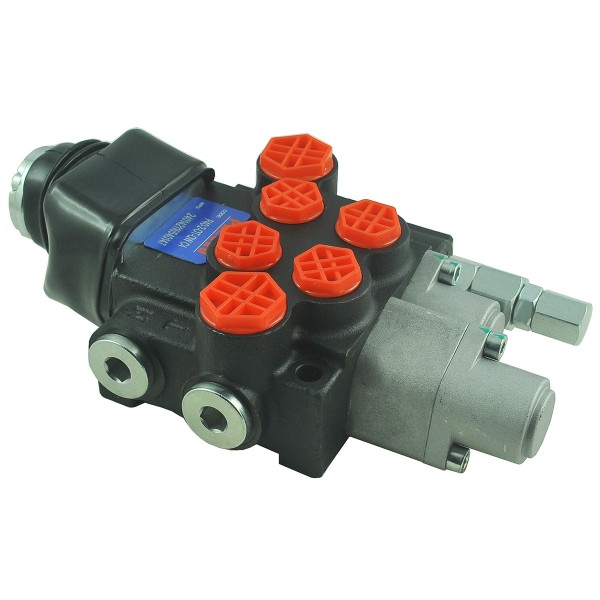

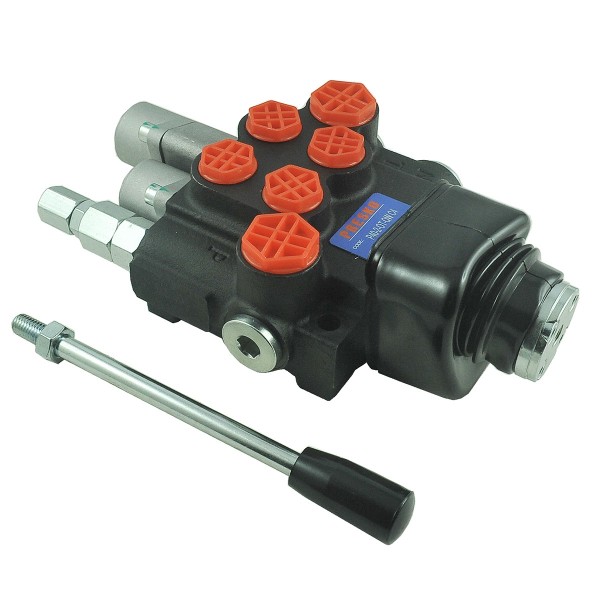

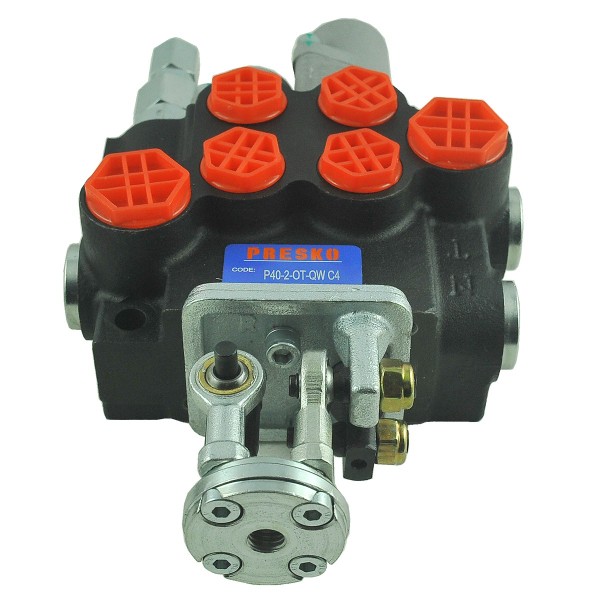

Rozdzielacz hydrauliczny 2 sekcyjny sterowany joystickiem / 40l/min / P40-2-OT-QW-C4

Rozdzielacz hydrauliczny 2-sekcyjny (1-zwykła, 2-pływająca) sterowany joystickiem. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych i innych.

Dane i wymiary:

• liczba sekcji: 1 - zwykła ręczna, 2 - pływająca,
• ciśnieni maksymalne: 250 bar,
• przepływ maksymalny: 40 l/min,
• gwinty: 1/2" BSP (5 szt.), 3/8" BSP (4 szt.),
• długość: 230 mm,
• szerokość: 150 mm,
• numery części: P40-2-OT-QW-C4.

Warto więc zainwestować w rozdzielacz hydrauliczny z pozycją pływającą, aby zapewnić sobie komfort i bezpieczeństwo podczas pracy z urządzeniami hydraulicznymi. Dzięki temu będziesz mógł efektywnie wykonywać swoje zadania i cieszyć się stabilnością oraz precyzją działania urządzenia.

K18:M03

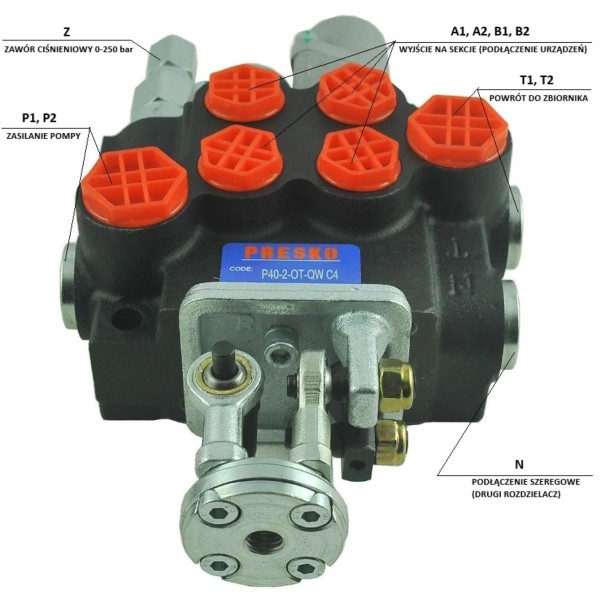

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2"

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2"

Wyjście na sekcje (A1, A2, B1, B2): gwint wewnętrzny BSP 3/8"

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zawór bezpieczeństwa (Z)

Sekcja 1: Pozycje 1-0-2 (Zatrzask / Detent)

Oznaczenie C4 dla pierwszej sekcji oznacza, że suwak posiada mechaniczny zatrzask w każdej pozycji roboczej.

• Pozycja 0 (Neutralna): Suwak jest zablokowany na środku. Olej płynie na przelew (T).

• Pozycja 1 (Wysuw): Przesuwasz dźwignię/linkę, a ona zostaje w tej pozycji po puszczeniu ręki. Siłownik wysuwa się ciągle.

• Pozycja 2 (Powrót): Przesuwasz dźwignię w drugą stronę, ona również zostaje zatrzaśnięta. Siłownik cofa się ciągle.

• Zastosowanie: Idealne do napędu silników hydraulicznych lub owijarek, gdzie nie chcesz trzymać ręki na dźwigni.

Sekcja 2: Pozycje 1-0-2-3 (Pływająca z zatrzaskiem / QW)

Sekcja oznaczona jako QW posiada 4 pozycje i jest dedykowana do funkcji "pływania" (np. opuszczanie ramion lub pług):

• Pozycja 0 (Neutralna): Standardowy stop, trzymanie siłownika.

• Pozycja 1 i 2 (Robocze): Standardowy wysuw i powrót. Po puszczeniu dźwigni suwak sam wraca do zera (sprężyna).

• Pozycja 3 (Pływająca - Float): Uzyskiwana przez mocne pchnięcie suwaka do końca (poza pozycję roboczą).

  • W tej pozycji występuje zatrzask.

  • Kanały A i B są połączone z powrotem (T), co pozwala siłownikowi swobodnie się przesuwać pod wpływem sił zewnętrznych (np. łyżka kopiuje teren).

Podsumowanie różnic:

• Sekcja 1 (C4): "Pamięta" każde położenie (zatrzaskuje się na wysuwie, stopie i powrocie).

• Sekcja 2 (QW): Samoczynnie wraca do zera z pozycji roboczych, ale posiada zatrzask w specjalnej pozycji pływającej.

Możliwość podłączenia rozdzielacza z drugim rozdzielaczem za pomocą tulei ciśnieniowej.

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
