2dílný hydraulický rozvaděč (1-standard, 2-standard) s pákovým ovládáním. Díky tomuto řešení může obsluha snadno přizpůsobit zařízení svým potřebám a zvýšit jeho funkčnost. Pevná konstrukce a vysoká kvalita materiálů použitých k výrobě hydraulického rozvaděče navíc zajišťuje dlouhodobý a spolehlivý provoz i v náročných podmínkách. Používá se mimo jiné v zemědělském průmyslu u zemědělských strojů, traktorů, kyklopů, postřikovačů, HDS, nakladačů, bagrů, zametačů, náprav, stavebních strojů, průmyslových strojů a dalších.
Data a dimenze:
- počet sekcí: 2 (1 – pravidelná, 2 – pravidelná)
- maximální tlak: 250 barů,
- maximální průtok: 40 l/min,
- závity: 1/2" BSP (5 ks), 3/8" BSP (4 ks),
- délka: 230 mm,
- šířka: 150 mm,
- rozteč sekcí: 35 mm
- Čísla dílů: 02P40.
K18:M04
*Fotky jsou pouze ilustrační a mohou se v detailech lišit od dodaného produktu kvůli rozdílům ve výrobě v průběhu let.

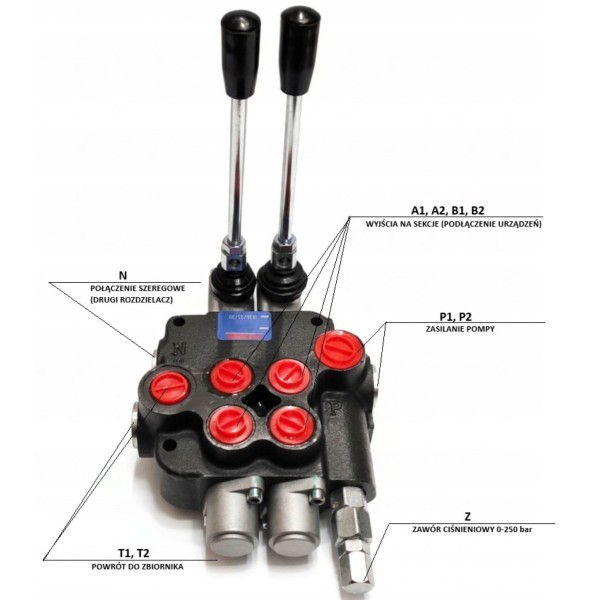

Velikost portů a připojení:
Sériové připojení (1) "N": vnitřní závit BSP 1/2"
Napájení čerpadla (2) "P": BSP 1/2" vnitřní závit
Návrat do nádrže (3) "T": vnitřní závit BSP 1/2"
Sekční výstup (4): BSP 3/8" vnitřní závit
Pojistný ventil (5): Z
Položky v sekci 1 a 2 fungují takto:
sizection-weight: normal" style="font;"> 1 a sekce 2 (standardní)
style="font;Esizeach: section: má 3 pozice posuvníku:
-
Páka je: vertikální (nebo v klidu).
-
Kanály A a B (výstupy do akčního členu) jsou blokovány. Olej neteče do přijímače a ten stojí na místě.
-
-size: čerpadlo (P) volně proudí přes rozdělovač přímo do zpátečky (T) - tzv. "volný oběh".
-
(Zdroj):
romize portweight:normal">style- B, olej se vrací do nádrže. Pohon se vysune.
-
Návrat: Když páčku uvolníte, pružina ji automaticky vrátí do polohy 0.
-
(Zpět):
-
romize portweight:normal">style- A, olej se vrací do nádrže. Pohon se zatáhne.
-
Návrat: Když páčku uvolníte, posuvník se sám vrátí do střední polohy.
Aplikace
a osvědčená velikost: Distributor 02P40 PRESKO je široce vyhledáván výrobci strojů, servisními středisky i jednotlivými uživateli. Ideální pro:
Cyklus front"> nakladače, postřikovače, obaly, sadové stroje.
-
style-size: strojní zařízení:
-
Sizeest: stroje: splitters"> navijáky.
-
Průmyslové aplikace: další zařízení vyžadující spolehlivé ovládání.
