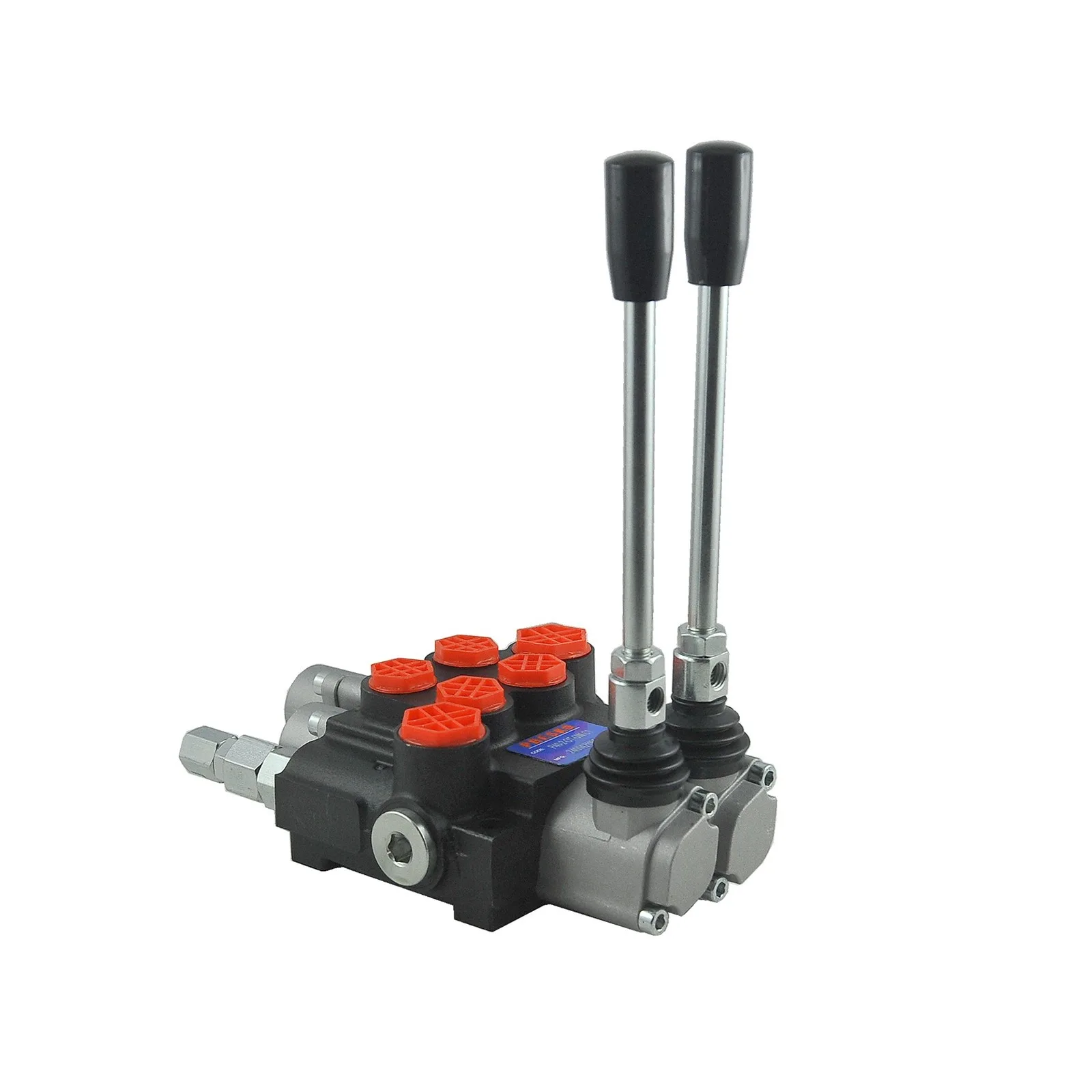

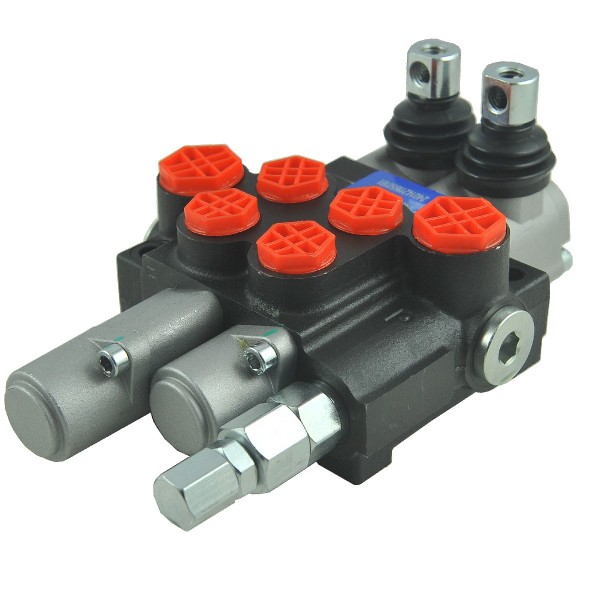

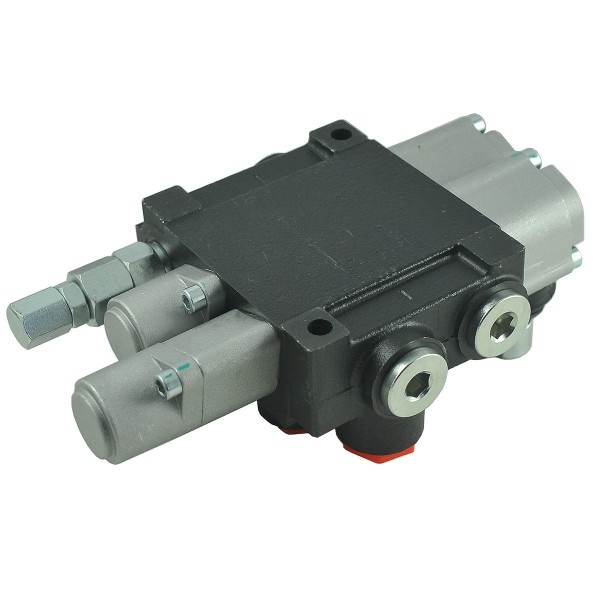

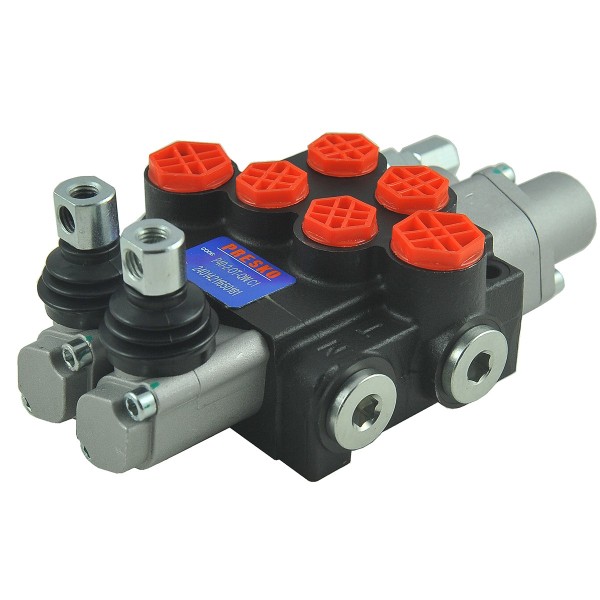

2-sekčný hydraulický rozvádzač (1-normálny, 2-plávajúci so západkou) ovládaný ručnými pákami. Vďaka tomuto riešeniu môže operátor jednoducho prispôsobiť zariadenie svojim potrebám a zvýšiť jeho funkčnosť. Pevná konštrukcia a vysoká kvalita materiálov použitých na výrobu hydraulického rozvádzača navyše zaisťujú dlhotrvajúcu a spoľahlivú prevádzku aj v náročných podmienkach. Používa sa v poľnohospodárskom priemysle, okrem iného, v poľnohospodárskych strojoch, traktoroch, kyklopoch, postrekovačoch, HDS, nakladačoch, rýpadlách, zametačoch, nápravách, stavebných strojoch, priemyselných strojoch a iných.
Údaje a dimenzie:
- počet sekcií: 1 – bežné, 2 – plávajúce so západkou,
- maximálny tlak: 250 barov,
- maximálny prietok: 40 l/min,
- závity: 1/2" BSP (5 ks), 3/8" BSP (4 ks),
- rozmery: 150 x 230 mm,
- Čísla dielov: P40-2-OT-QW-C1.
Pre zaistenie komfortu a bezpečnosti pri práci s hydraulickými zariadeniami sa oplatí investovať do hydraulického rozvádzača s plávajúcou polohou. Vďaka tomu budete môcť efektívne vykonávať svoje úlohy a užívať si stabilitu a presnosť zariadenia.
K18:M04

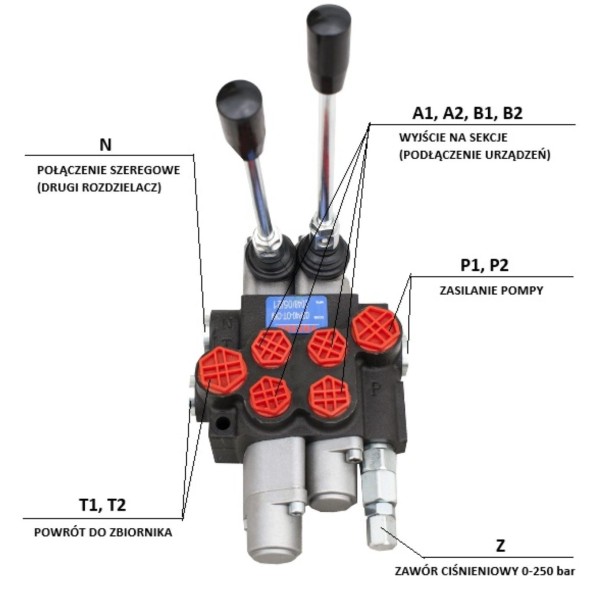

Pripojenie:
Napájanie čerpadla (P1, P2): BSP 1/2" vnútorný závit
Späť na nádrž (T1, T2): BSP 1/2" vnútorný závit
Výstup do sekcií (A1, A2, B1, B2): BSP 3/8" vnútorný závit
Sériové pripojenie (N): BSP 1/2" interné vlákno
Poistný ventil (Z)
Nastavenie prvej sekcie:
Sama sa vráti do zvislej polohy na pružine
- Poloha 0 neutrál – olej smeruje k prepadu (T alebo N)
- Pracovná poloha 1 - prietok oleja - v prípade pohonu sa piestna tyč vysúva.
- Pracovná poloha 2 - prietok oleja - v prípade pohonu sa piestna tyč zasúva.
Nastavenie druhej sekcie:
Páka so štyrmi polohami, tri polohy na pružine, t. j. páka sa sama vráti do zvislej polohy:
- Poloha 0 neutrál (páka nastavená vertikálne), piestnica valca stojí - olej ide do prepadu.
- Pracovná poloha 1 (páka nastavená v prednej diagonálnej polohe), piestna tyč valca sa vysúva.
- Pracovná poloha 2 (páka nastavená šikmo smerom dozadu), piestna tyč valca sa zasúva.
- Plávajúca poloha 3 so západkou (páka nastavená v maximálnej prednej polohe) piestna tyč valca voľne funguje, voľne sa vysúva a zasúva pod vplyvom síl.
západka (zarážka), ktorá drží páku bez toho, aby ste ju museli držať rukou. voľne prúdi medzi komorami pohonu a nádržou, čo umožňuje napríklad pluhu sledovať terén.
Možnosť pripojenia rozdeľovača k inému rozdeľovaču pomocou tlakovej manžety.
*Fotky sú len ilustračné a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
