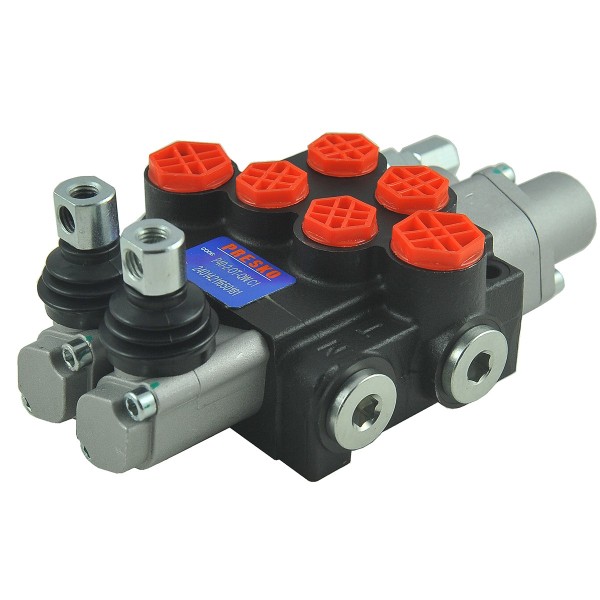

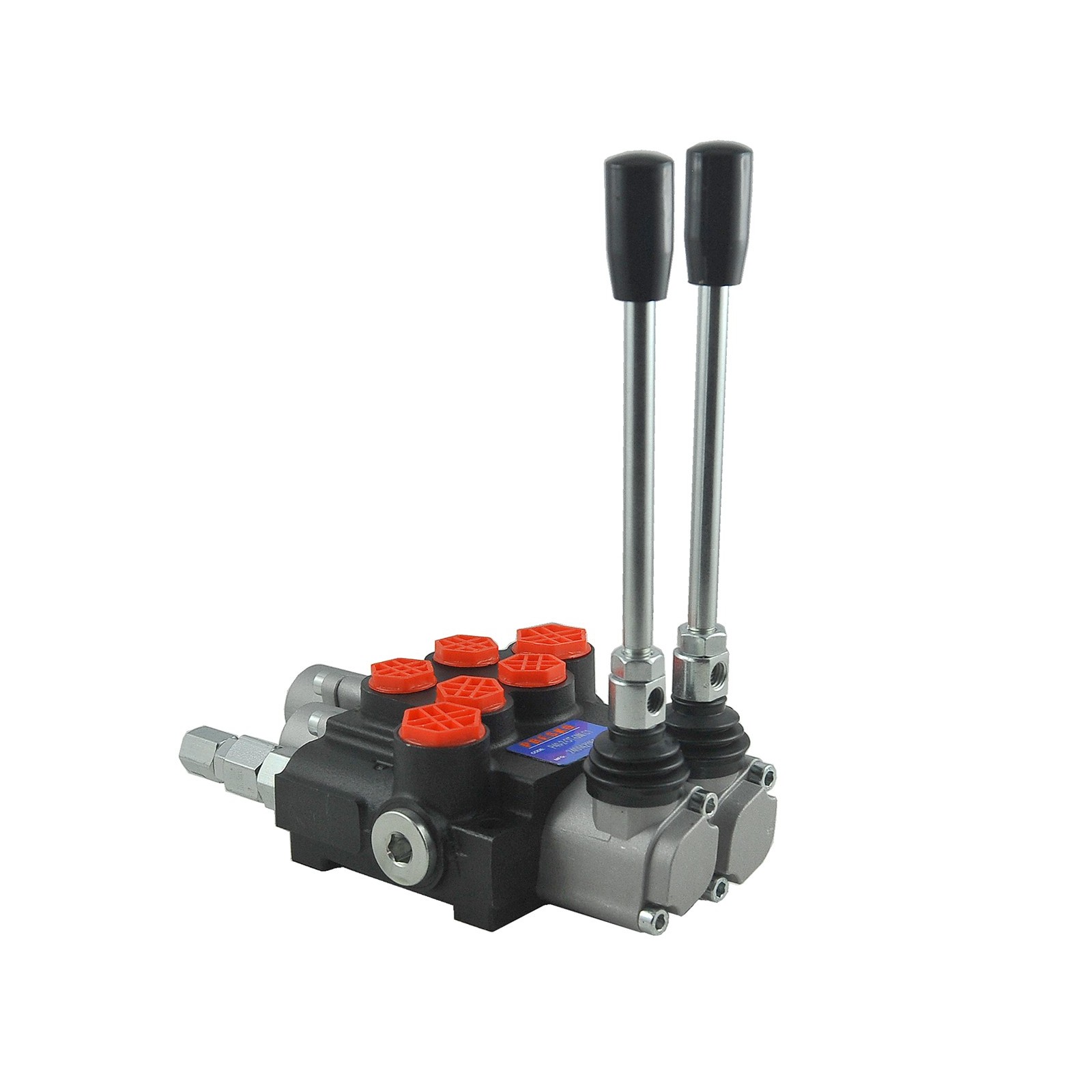

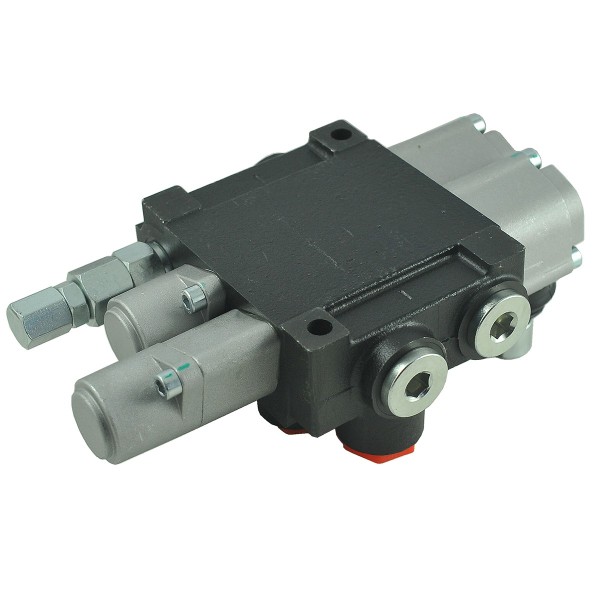

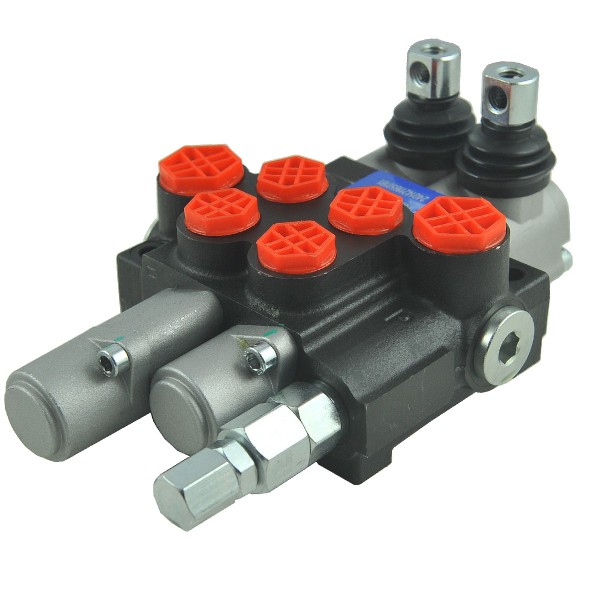

2-teiliger Hydraulikverteiler – Standard, schwimmend mit Verriegelung / 40 l/min / P40-2-OT-QW-C1

Zweiteiliger Hydraulikverteiler (1 normal, 2 schwimmend mit Verriegelung), gesteuert durch Handhebel. Dank dieser Lösung kann der Betreiber das Gerät einfach an seine Bedürfnisse anpassen und seine Funktionalität erhöhen. Darüber hinaus gewährleisten die solide Konstruktion und die hohe Qualität der zur Herstellung des Hydraulikverteilers verwendeten Materialien einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Wird in der Agrarindustrie unter anderem in Landmaschinen, Traktoren, Cyclops, Sprühgeräten, HDS, Ladern, Baggern, Kehrmaschinen, Achsen, Baumaschinen, Industriemaschinen und anderen verwendet.

Daten und Abmessungen:

• Anzahl der Abschnitte: 1 – normal, 2 – schwebend mit Latch,
• Maximaldruck: 250 bar,
• maximaler Durchfluss: 40 l/min,
• Gewinde: 1/2" BSP (5 Stück), 3/8" BSP (4 Stück),
• Abmessungen: 150 x 230 mm,
• Teilenummern: P40-2-OT-QW-C1.

Es lohnt sich, in einen hydraulischen Verteiler mit Schwimmstellung zu investieren, um Komfort und Sicherheit beim Arbeiten mit hydraulischen Geräten zu gewährleisten. Dadurch können Sie Ihre Aufgaben effektiv erledigen und die Stabilität und Präzision des Geräts genießen.

K18:M04

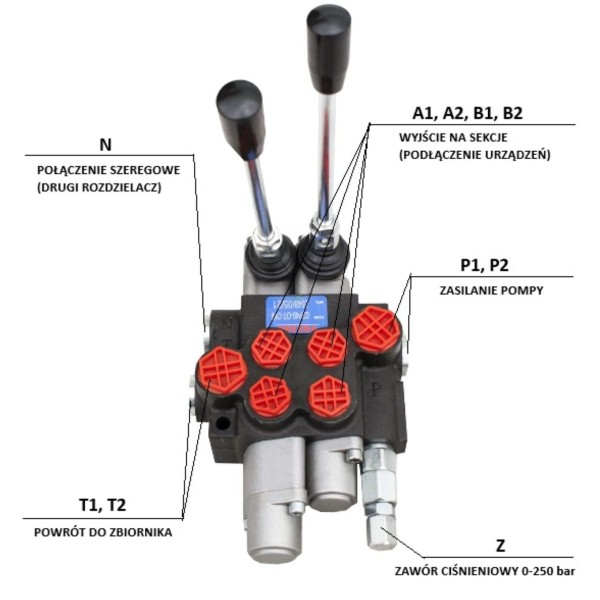

Verbindung:

Pumpenversorgung (P1, P2): BSP 1/2" Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2" Innengewinde

Ausgabe in Abschnitte (A1, A2, B1, B2): BSP 3/8" Innengewinde

Reihenanschluss (N): BSP 1/2" Innengewinde

Sicherheitsventil (Z)

Einstellung für den ersten Abschnitt:

Es kehrt durch eine Feder selbstständig in die vertikale Position zurück

- Position 0 neutral – Öl wird zum Überlauf (T oder N) geleitet

- Arbeitsstellung 1 – Ölfluss – bei einem Stellantrieb fährt die Kolbenstange aus.

- Arbeitsposition 2 – Ölfluss – bei einem Aktuator fährt die Kolbenstange ein.

Einstellung für den zweiten Abschnitt:

Vier-Positionen-Hebel, drei Positionen an einer Feder, d. h. der Hebel kehrt von selbst in die Vertikale zurück:

- Position 0 Neutral (Hebel senkrecht gestellt), Zylinderkolbenstange steht – Öl fließt zum Überlauf.

- Arbeitsposition 1 (Hebel nach vorne geneigt), die Kolbenstange des Zylinders fährt aus.

- Arbeitsstellung 2 (Hebel schräg nach hinten gestellt), die Zylinderkolbenstange fährt ein.

- Schwebeposition 3 mit Verriegelung (Hebel in der maximalen Vorwärtsposition), die Kolbenstange des Zylinders arbeitet frei und fährt unter dem Einfluss der Kräfte frei aus und ein.

In dieser Position läuft es wie folgt eine Verriegelung (Arretierung), die den Hebel hält, ohne dass Sie ihn mit der Hand festhalten müssen. Das Öl fließt ungehindert zwischen den Antriebskammern und dem Tank, wodurch beispielsweise der Pflug dem Gelände folgen kann.

Möglichkeit, den Verteiler mithilfe einer Druckhülse mit einem anderen Verteiler zu verbinden.

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
