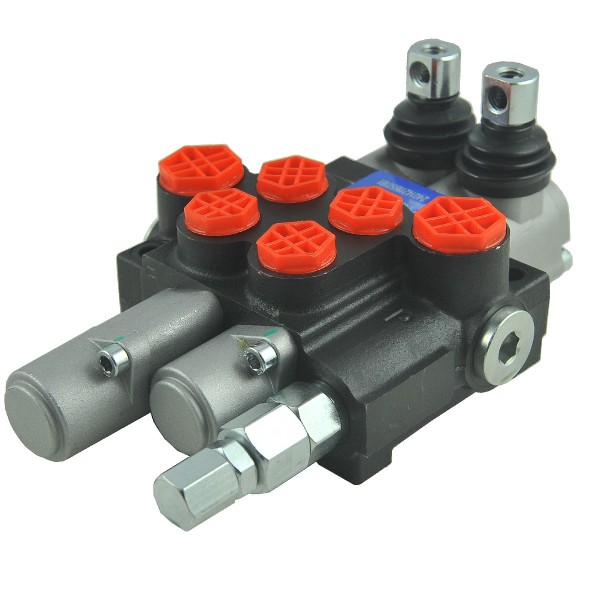

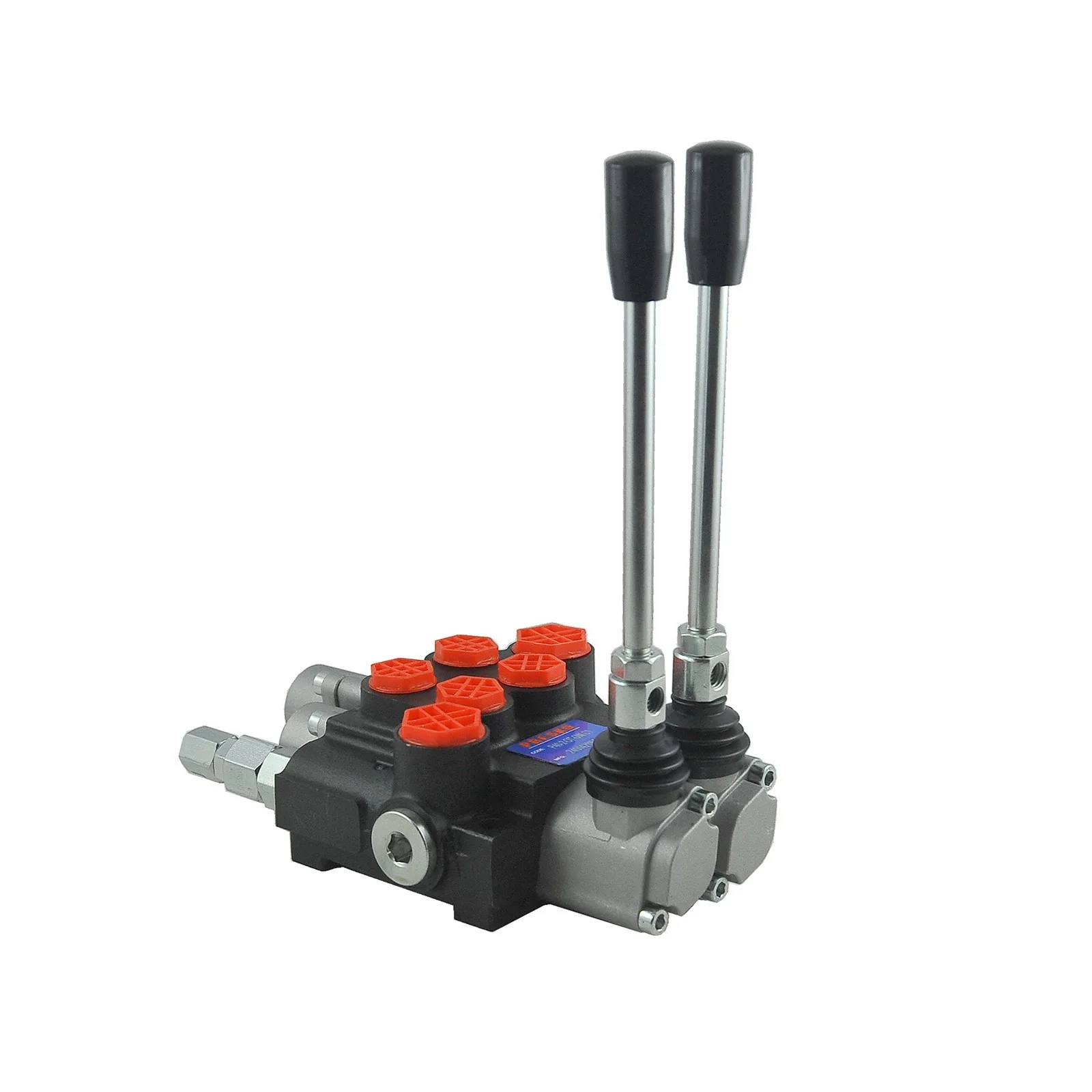

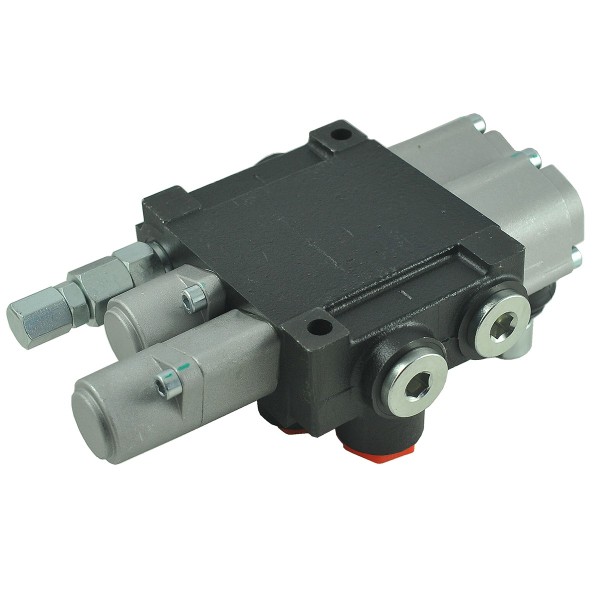

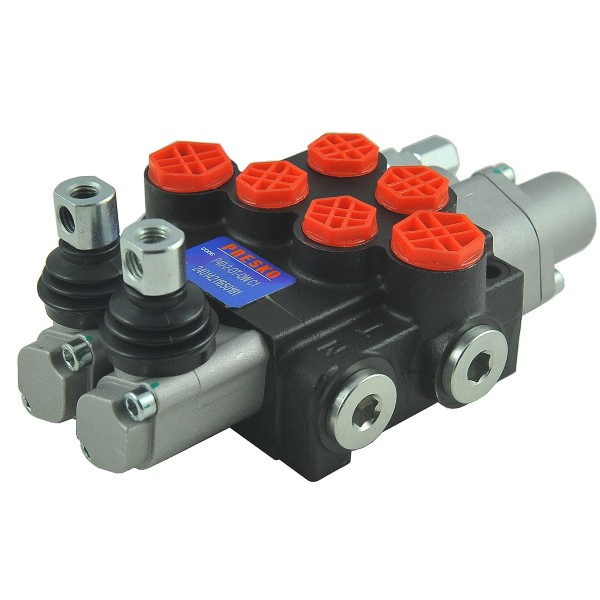

Distributeur hydraulique 2 sections - standard, flottant avec loquet / 40l/ min / P40-2-OT-QW-C1

Distributeur hydraulique à 2 sections (1-normal, 2-flottant avec loquet) commandé par des leviers manuels. Grâce à cette solution, l'opérateur peut facilement adapter l'appareil à ses besoins et augmenter ses fonctionnalités. De plus, la construction solide et la haute qualité des matériaux utilisés pour produire le distributeur hydraulique garantissent un fonctionnement durable et fiable même dans des conditions difficiles. Utilisé dans l'industrie agricole, entre autres, dans les machines agricoles, tracteurs, cyclopes, pulvérisateurs, HDS, chargeuses, excavatrices, balayeuses, essieux, engins de chantier, machines industrielles et autres.

Données et dimensions :

• nombre de sections : 1 - normales, 2 - flottantes avec un loquet,
• pression maximale : 250 bars,
• débit maximum : 40 l/min,
• filetage : 1/2" BSP (5 pièces), 3/8" BSP (4 pièces),
• dimensions : 150 x 230 mm,
• numéros de référence : P40-2-OT-QW-C1.

Il vaut la peine d'investir dans un distributeur hydraulique avec position flottante pour garantir confort et sécurité lors du travail avec des appareils hydrauliques. Grâce à cela, vous pourrez effectuer vos tâches efficacement et profiter de la stabilité et de la précision de l'appareil.

K18:M04

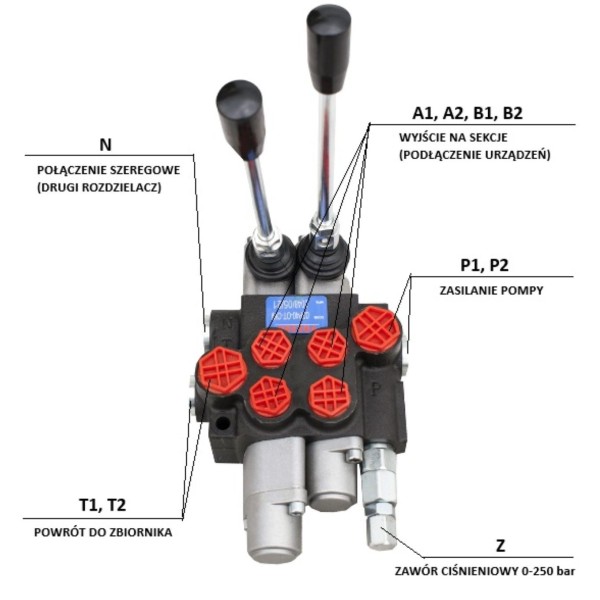

Connexion :

Alimentation pompe (P1, P2) : filetage interne BSP 1/2"

Retour au réservoir (T1, T2) : filetage interne BSP 1/2"

Sortie en sections (A1, A2, B1, B2) : filetage interne BSP 3/8"

Connexion série (N) : filetage interne BSP 1/2"

Valve de sécurité (Z)

Paramètre de la première section :

Il revient tout seul en position verticale sur un ressort

- Position 0 neutre – l'huile est dirigée vers le trop-plein (T ou N)

- Position de travail 1 - débit d'huile - dans le cas d'un actionneur, la tige du piston sort.

- Position de travail 2 - débit d'huile - dans le cas d'un vérin, la tige du piston rentre.

Paramètre de la deuxième section :

Levier quatre positions, trois positions sur ressort, c'est à dire que le levier revient tout seul à la verticale :

- Position 0 neutre (levier réglé verticalement), la tige du piston du cylindre est à l'arrêt - l'huile va au trop-plein.

- Position de travail 1 (levier placé en diagonale vers l'avant), la tige du piston du vérin sort.

- Position de travail 2 (levier incliné vers l'arrière), la tige du piston du vérin rentre.

- Position flottante 3 avec loquet, (levier réglé en position avancée maximale) la tige du piston du vérin travaille librement, s'étend et se rétracte librement sous l'influence des forces.

Dans cette position, il fonctionne, il y a un loquet (détente) qui maintient le levier sans avoir à le tenir avec la main. L'huile circule librement entre les chambres des actionneurs et le réservoir, ce qui permet, par exemple, à la charrue de suivre le terrain.

Possibilité de connecter le collecteur à un autre collecteur à l'aide d'un manchon de pression.

*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.
