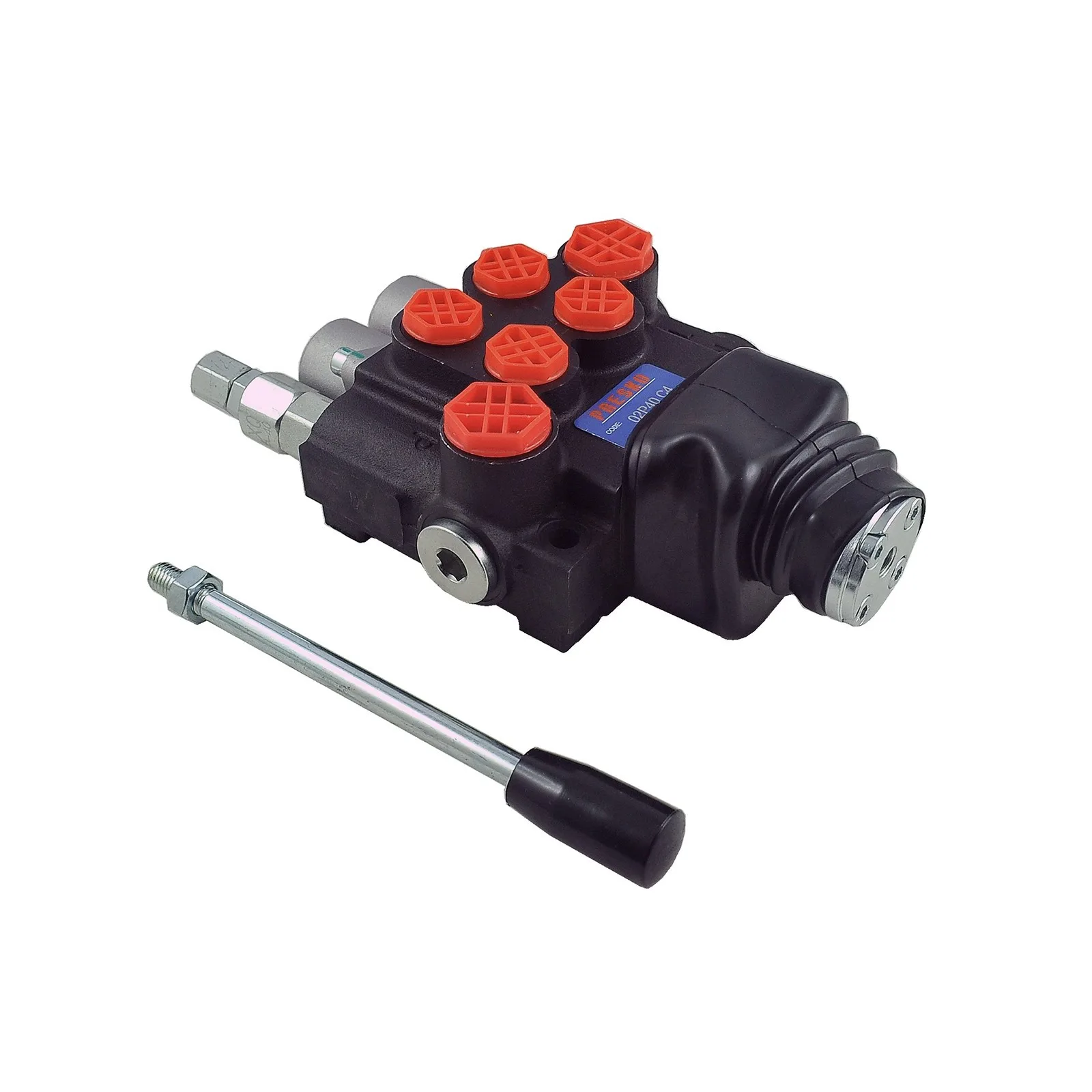

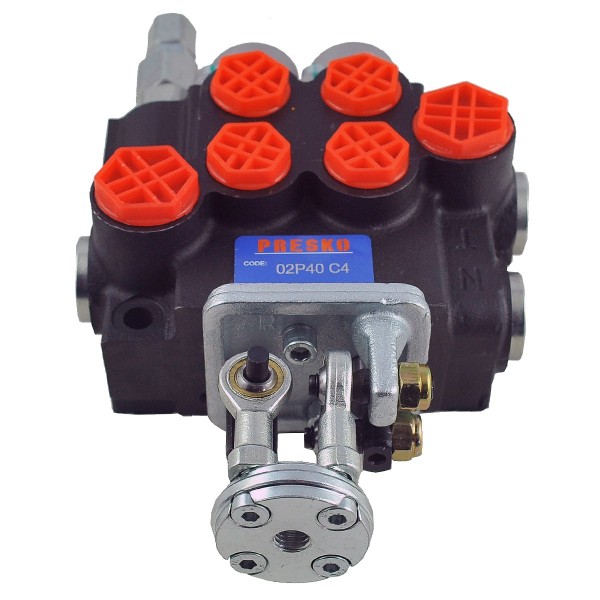

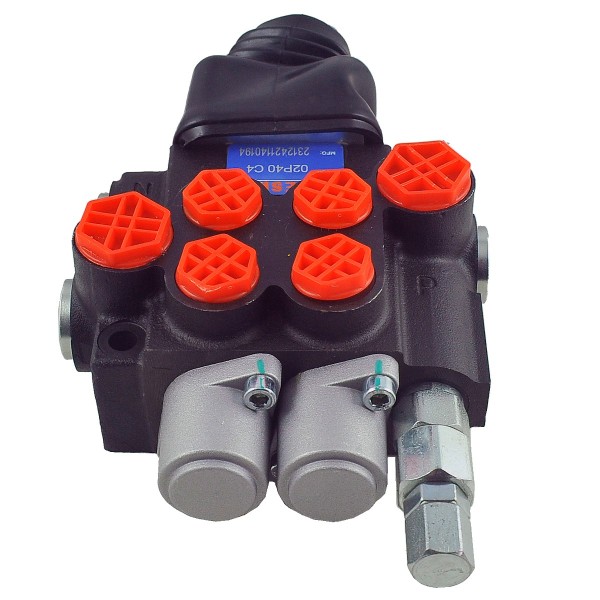

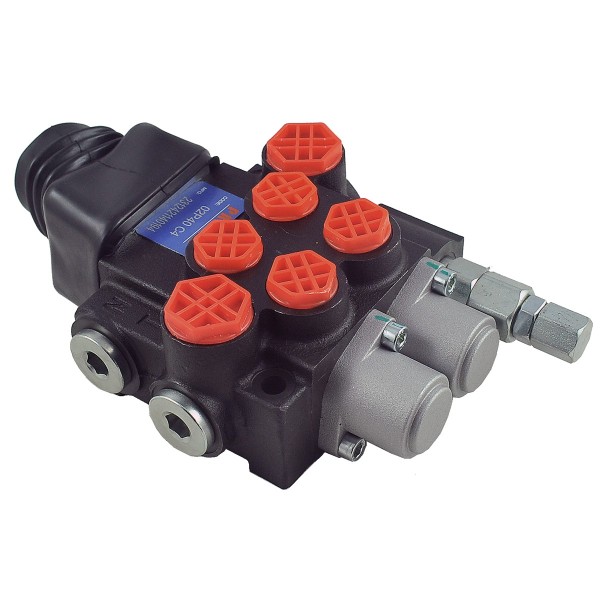

Distribuidor hidráulico de 2 secciones con joystick / 40l/min / 02P40-OT-C4

Distribuidor hidráulico 2-sekcyjny (1-zwykła, 2-zwykła) controlado por joystick. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych y otros.

Datos y dimensiones:

• número de secciones: 1 - zwykła ręczna, 2 - zwykła,
• presión máxima: 250 bar,
• caudal máximo: 40 l/min,
• gwinty: 1/2" BSP (5 szt.), 3/8" BSP (4 szt.),
• długość: 230 mm,
• szerokość: 150 mm,
• números de pieza: 02P40-OT-C4.

K18:M03

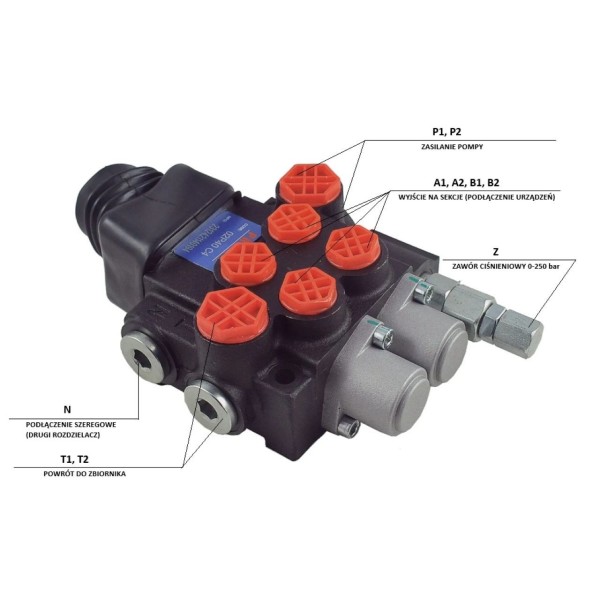

Tamaños de puertos y conexión:

Conexión en serie (1) "N": rosca interior BSP 1/2"

Alimentación de bomba (2) "P": rosca interior BSP 1/2"

Retorno al depósito (3) "T": rosca interior BSP 1/2"

Salida a secciones (4): rosca interior BSP 3/8"

Válvula de seguridad (5)

Za pomocą tego rozdzielacza można sterować np.  dwoma siłownikami dwustronnego działania lub dwoma silnikami itd...

Istnieje możliwość podłączenia szeregowego do istniejącego układu.

Rozdzielacz posiada wbudowany zawór bezpieczeństwa.

W rozdzielaczu 02P40-OT-C4 obie sekcje (1 i 2) są skonfigurowane identycznie w systemie C4, co oznacza pełne zatrzaskiwanie pozycji. W przeciwieństwie do standardowych rozdzielaczy, tutaj dźwignia lub linka nie wraca sama do środka.

Oto szczegółowe ustawienia pozycji dla obu sekcji:

Sekcja 1 i Sekcja 2 (Identyczne ustawienia C4)

Każda z sekcji posiada 3 pozycje robocze z zatrzaskiem mechanicznym (detent):

1. Pozycja 0 (Neutralna - Środkowa):

   • Suwak jest zatrzaśnięty na środku.

   • Olej z pompy (P) płynie swobodnie do powrotu (T).

   • Wyjścia na siłownik (A i B) są zablokowane – odbiornik stoi w miejscu.

2. Pozycja 1 (Wysuw):

   • Po przesunięciu dźwigni/linki w jedną stronę, suwak zostaje w tej pozycji (nie odbija).

   • Olej płynie do portu A, a z B wraca do zbiornika. Siłownik wysuwa się ciągle, dopóki ręcznie nie zmienisz pozycji.

3. Pozycja 2 (Powrót):

   • Po przesunięciu dźwigni/linki w drugą stronę, suwak również zostaje zatrzaśnięty.

   • Olej płynie do portu B, a z A wraca do zbiornika. Siłownik cofa się w trybie ciągłym.

Kluczowe cechy modelu 02P40-OT-C4:

• Brak sprężyn powrotnych: To najważniejsza różnica. Rozdzielacz "pamięta" ostatnie zadane położenie.

• Zastosowanie: Model ten jest idealny do sterowania silnikami hydraulicznymi, owijarkami bel, taśmociągami lub wyciągarkami, gdzie operator musi mieć wolne ręce podczas pracy urządzenia.

• Bezpieczeństwo: Należy zachować ostrożność przy siłownikach – jeśli siłownik dojdzie do końca skoku, a Ty nie przełączysz dźwigni ręcznie na "0", olej będzie tłoczony przez zawór bezpieczeństwa, co powoduje szybkie grzanie się oleju.

*Las fotos son solo ilustrativas y pueden diferir en detalles del producto entregado debido a diferencias de producción a lo largo de los años.
