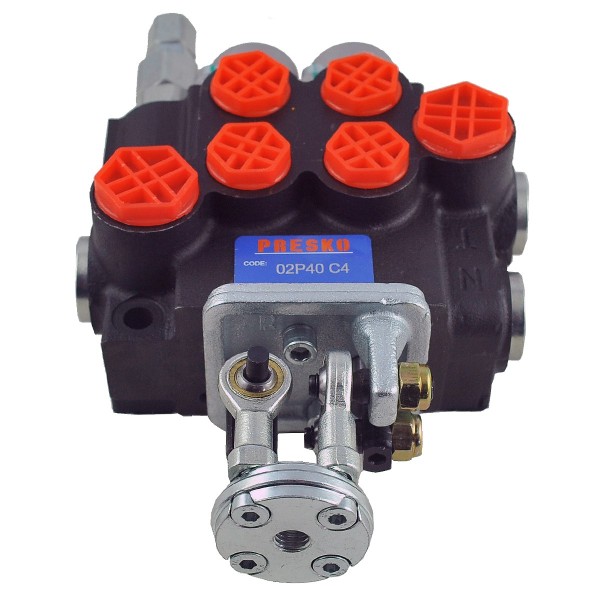

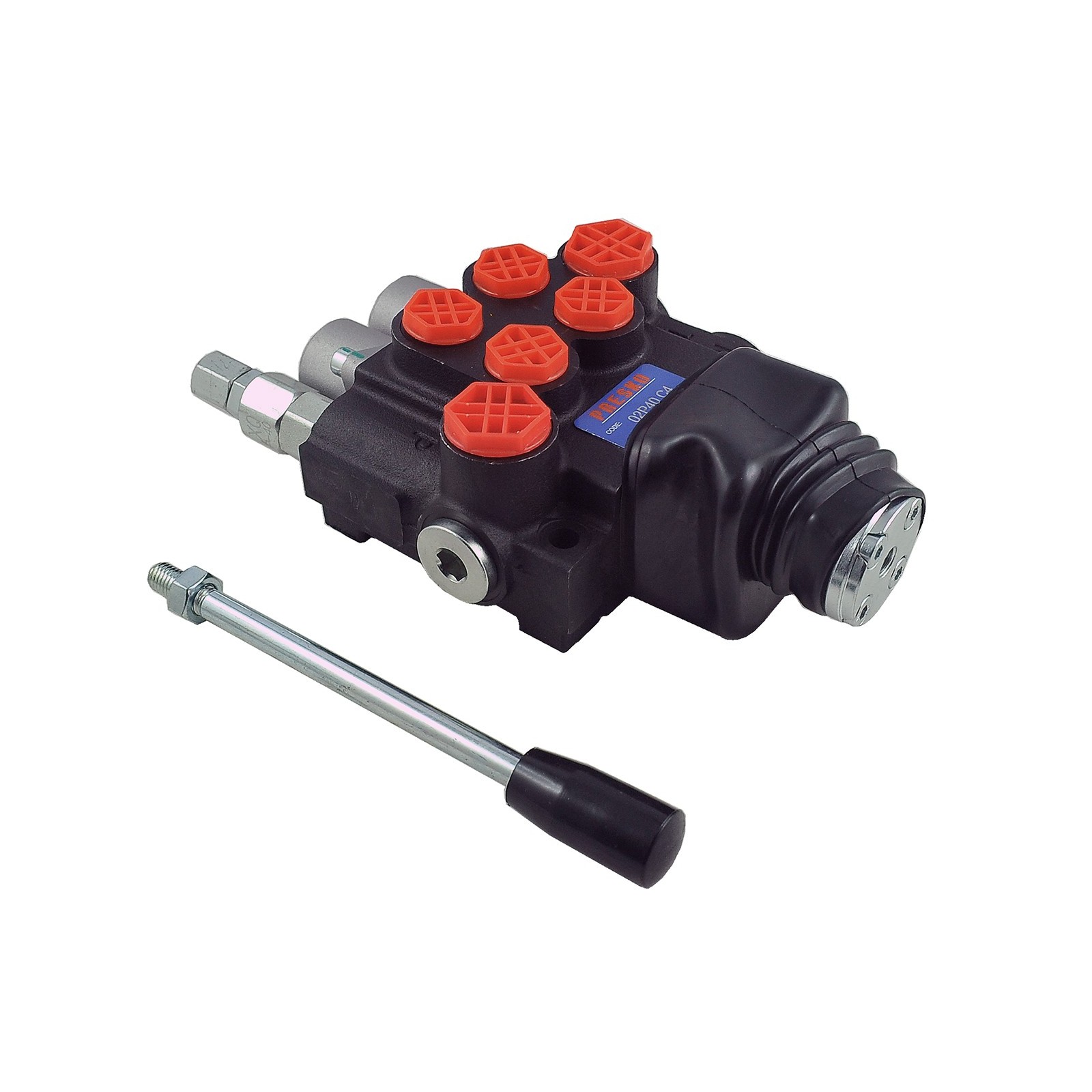

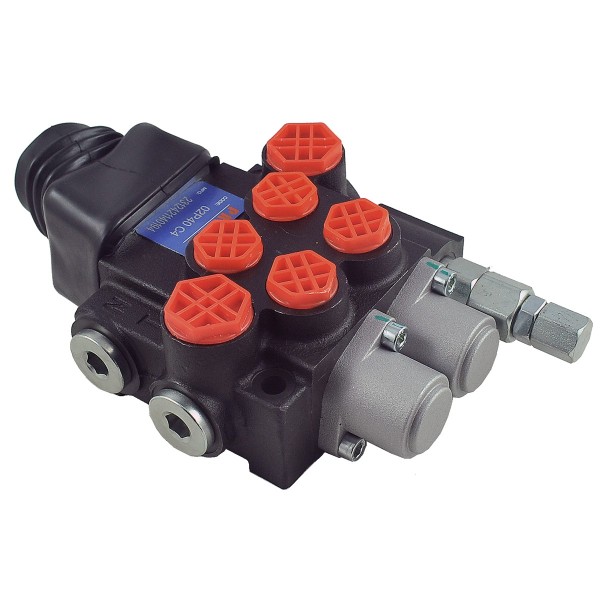

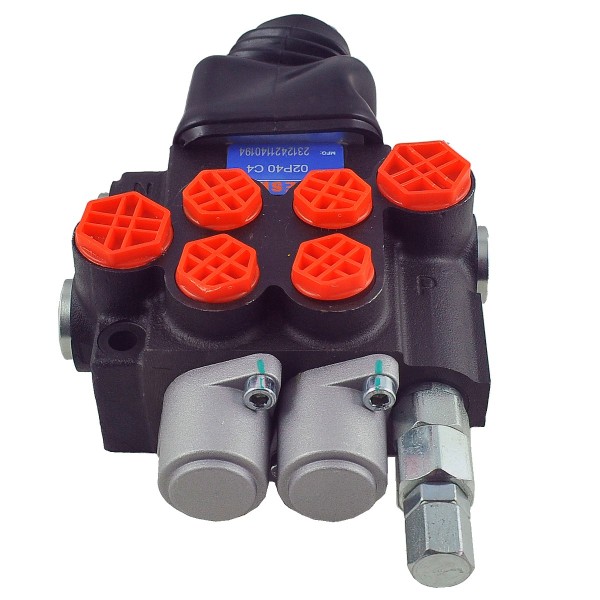

Distributeur hydraulique 2 sections joystick / 40l/min / 02P40-OT-C4

Distributeur hydraulique à 2 sections (1 - standard, 2 - standard), commandé par joystick. Grâce à cette solution, l'opérateur peut facilement adapter l'équipement à ses besoins et en accroître la fonctionnalité. De plus, la construction robuste et la haute qualité des matériaux utilisés pour fabriquer le distributeur hydraulique garantissent un fonctionnement durable et fiable, même dans des conditions difficiles. Il est utilisé dans l'agriculture, entre autres, dans les machines agricoles, les tracteurs, les machines Cyklop, les pulvérisateurs, les grues sur camion (HDS), les chargeurs, les pelles, les balayeuses, les chargeurs frontaux, les engins de chantier, les machines industrielles et autres.

Données et dimensions :

• nombre de sections : 1 - standard manuelle, 2 - standard,
• pression maximale : 250 bar,
• débit maximal : 40 l/min,
• filetages : 1/2" BSP (5 pcs), 3/8" BSP (4 pcs),
• longueur : 230 mm,
• largeur : 150 mm,
• numéros de pièce : 02P40-OT-C4.

K18:M03

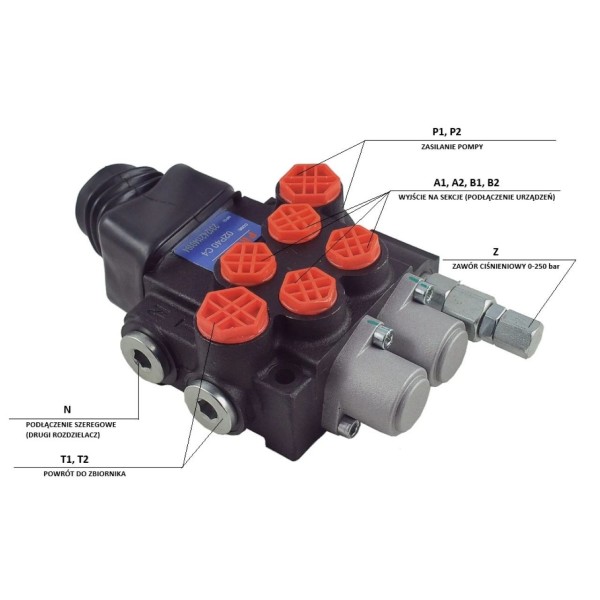

Dimensions des orifices et raccordements :

Raccordement en série (1) "N" : filetage femelle BSP 1/2"

Alimentation depuis la pompe (2) "P" : filetage femelle BSP 1/2"

Retour au réservoir (3) "T" : filetage femelle BSP 1/2"

Sorties des sections (4) : filetage femelle BSP 3/8"

Soupape de sécurité (5)

Ce distributeur permet de commander, par exemple, deux vérins à double effet ou deux moteurs, etc.

Un raccordement en série à un circuit existant est possible.

Le distributeur est équipé d'une soupape de sécurité intégrée.

Dans le distributeur 02P40-OT-C4, les deux sections (1 et 2) sont configurées de manière identique dans le système C4, ce qui signifie un verrouillage complet des positions. Contrairement aux distributeurs standard, ici le levier ou le câble ne revient pas seul au centre.

Voici les réglages détaillés des positions pour les deux sections :

Section 1 et Section 2 (réglages C4 identiques)

Chaque section dispose de 3 positions de travail avec verrouillage mécanique (detent) :

1. Position 0 (neutre - centrale) :

   • Le tiroir est verrouillé au centre.

   • L'huile de la pompe (P) s'écoule librement vers le retour (T).

   • Les sorties vers le vérin (A et B) sont bloquées - le récepteur reste immobile.

2. Position 1 (sortie) :

   • Après avoir déplacé le levier/câble dans un sens, le tiroir reste dans cette position (il ne revient pas).

   • L'huile circule vers l'orifice A et retourne au réservoir depuis B. Le vérin sort en continu jusqu'à ce que vous changiez la position manuellement.

3. Position 2 (rentrée) :

   • Après avoir déplacé le levier/câble dans l'autre sens, le tiroir est également verrouillé.

   • L'huile circule vers l'orifice B et retourne au réservoir depuis A. Le vérin rentre en continu.

Caractéristiques clés du modèle 02P40-OT-C4 :

• Pas de ressorts de rappel : c'est la différence la plus importante. Le distributeur « mémorise » la dernière position commandée.

• Utilisation : ce modèle est idéal pour commander des moteurs hydrauliques, des enrubanneuses de balles, des convoyeurs à bande ou des treuils, lorsque l'opérateur doit avoir les mains libres pendant le fonctionnement de la machine.

• Sécurité : la prudence est de rigueur avec les vérins - si le vérin arrive en fin de course et que vous ne remettez pas manuellement le levier sur « 0 », l'huile sera refoulée par la soupape de sécurité, ce qui provoque un échauffement rapide de l'huile.

*Les photos sont données à titre indicatif et peuvent différer dans les détails du produit livré en raison de l'évolution de la production au fil des années.
