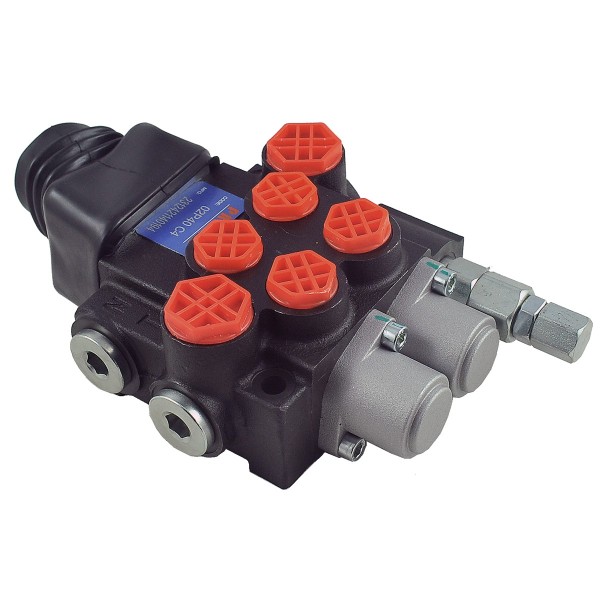

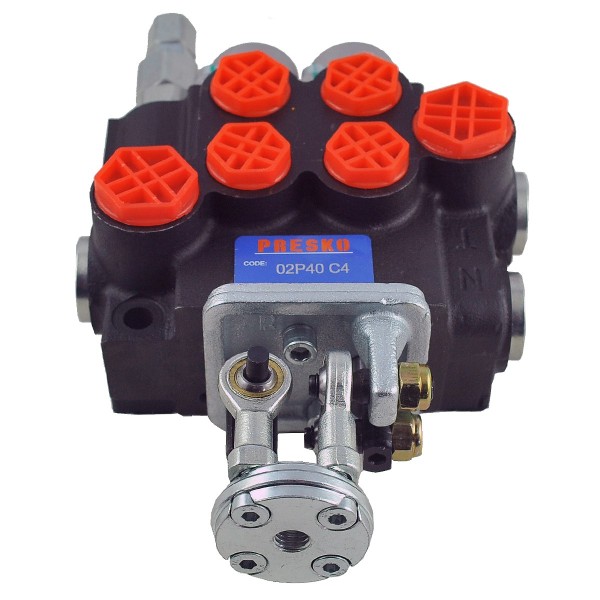

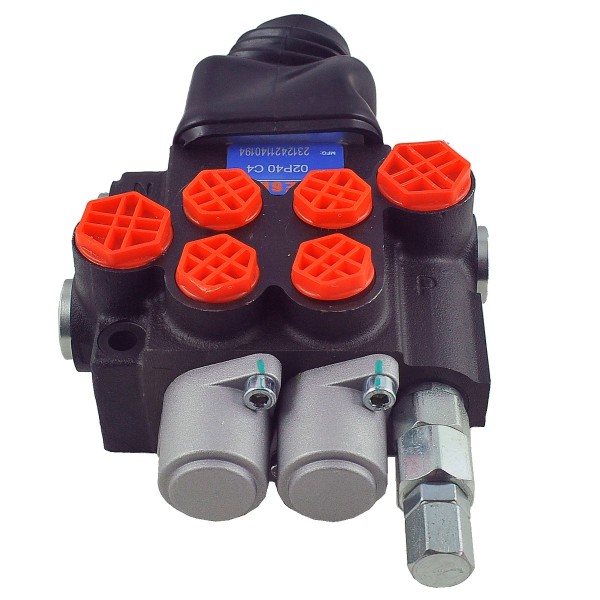

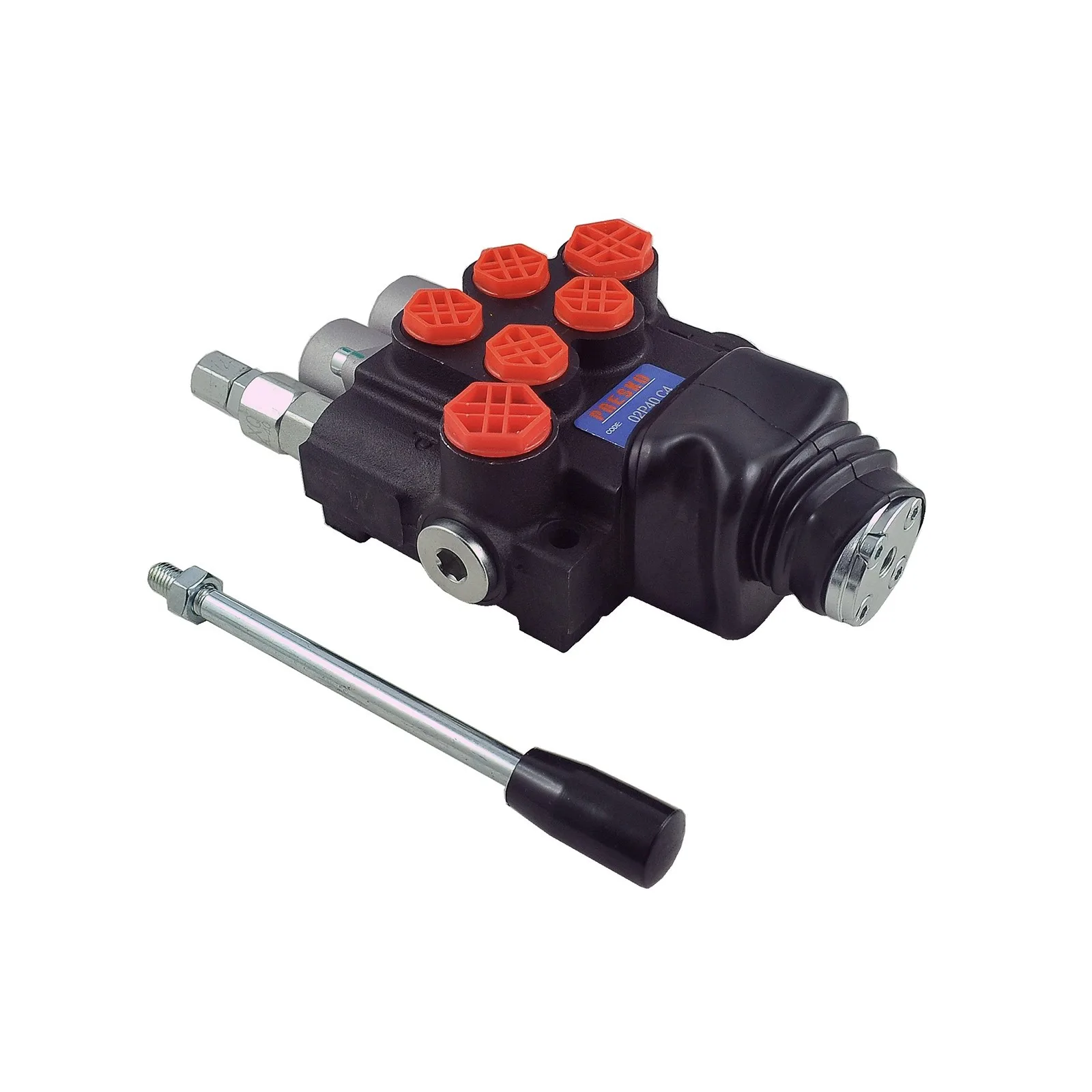

2-teiliger Hydraulikverteiler joystickgesteuert / 40l/min / 02P40-OT-C4

2-Sektionen-Hydraulikverteiler (1 - Standard, 2 - Standard), mit Joystick gesteuert. Dank dieser Lösung kann der Bediener das Gerät leicht an seine Bedürfnisse anpassen und dessen Funktionalität erweitern. Darüber hinaus gewährleisten die solide Konstruktion und die hochwertigen Materialien, aus denen der Hydraulikverteiler gefertigt ist, einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Er wird in der Landwirtschaft unter anderem in Landmaschinen, Traktoren, Cyklop-Maschinen, Spritzen, Ladekranen (HDS), Ladern, Baggern, Kehrmaschinen, Frontladern, Baumaschinen, Industriemaschinen und weiteren eingesetzt.

Daten und Maße:

• Anzahl der Sektionen: 1 - Standard manuell, 2 - Standard,
• maximaler Druck: 250 bar,
• maximaler Durchfluss: 40 l/min,
• Gewinde: 1/2" BSP (5 Stk.), 3/8" BSP (4 Stk.),
• Länge: 230 mm,
• Breite: 150 mm,
• Teilenummern: 02P40-OT-C4.

K18:M03

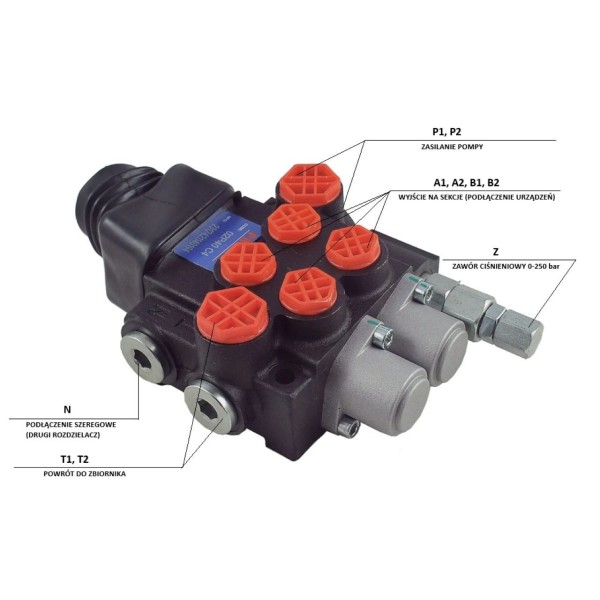

Anschlussgrößen und Anschlüsse:

Reihenanschluss (1) "N": BSP-Innengewinde 1/2"

Pumpenzulauf (2) "P": BSP-Innengewinde 1/2"

Rücklauf zum Tank (3) "T": BSP-Innengewinde 1/2"

Abgang zu den Sektionen (4): BSP-Innengewinde 3/8"

Sicherheitsventil (5)

Mit diesem Hydraulikverteiler lassen sich z. B. zwei doppeltwirkende Zylinder oder zwei Motoren usw. ansteuern.

Ein Reihenanschluss an ein bestehendes System ist möglich.

Der Hydraulikverteiler verfügt über ein integriertes Sicherheitsventil.

Beim Verteiler 02P40-OT-C4 sind beide Sektionen (1 und 2) identisch im C4-System konfiguriert, was eine vollständige Arretierung der Positionen bedeutet. Im Gegensatz zu Standard-Verteilern kehrt hier der Hebel bzw. der Seilzug nicht von selbst in die Mitte zurück.

Nachfolgend die detaillierten Positionseinstellungen für beide Sektionen:

Sektion 1 und Sektion 2 (identische C4-Einstellungen)

Jede Sektion verfügt über 3 Arbeitspositionen mit mechanischer Rastung (Detent):

1. Position 0 (Neutral - Mitte):

   • Der Steuerschieber ist in der Mitte arretiert.

   • Das Öl von der Pumpe (P) fließt frei zum Rücklauf (T).

   • Die Zylinderanschlüsse (A und B) sind gesperrt - der Verbraucher bleibt stehen.

2. Position 1 (Ausfahren):

   • Nach dem Bewegen von Hebel/Seilzug in eine Richtung bleibt der Steuerschieber in dieser Position (er springt nicht zurück).

   • Das Öl fließt zum Anschluss A und von B zurück zum Tank. Der Zylinder fährt kontinuierlich aus, bis Sie die Position manuell ändern.

3. Position 2 (Einfahren):

   • Nach dem Bewegen von Hebel/Seilzug in die andere Richtung wird der Steuerschieber ebenfalls arretiert.

   • Das Öl fließt zum Anschluss B und von A zurück zum Tank. Der Zylinder fährt im Dauerbetrieb ein.

Wesentliche Merkmale des Modells 02P40-OT-C4:

• Keine Rückstellfedern: Das ist der wichtigste Unterschied. Der Hydraulikverteiler "merkt" sich die zuletzt eingestellte Position.

• Anwendung: Dieses Modell eignet sich ideal zur Steuerung von Hydraulikmotoren, Ballenwicklern, Förderbändern oder Seilwinden, bei denen der Bediener während des Betriebs die Hände frei haben muss.

• Sicherheit: Bei Zylindern ist Vorsicht geboten - wenn der Zylinder das Hubende erreicht und Sie den Hebel nicht manuell auf "0" stellen, wird das Öl über das Sicherheitsventil gefördert, wodurch sich das Öl schnell erwärmt.

*Die Fotos dienen nur zur Veranschaulichung und können sich im Detail vom gelieferten Produkt unterscheiden, da sich die Produktion im Laufe der Jahre verändert hat.
