Distribuidor hidráulico de 2 tramos (1-normal, 2-flotante) para líneas con un tramo flotante. Gracias a esta solución, el operador puede adaptar fácilmente el dispositivo a sus necesidades y aumentar su funcionalidad. Además, la construcción sólida y la alta calidad de los materiales utilizados para producir el distribuidor hidráulico garantizan un funcionamiento fiable y duradero incluso en condiciones difíciles. Utilizado en la industria agrícola, entre otros, en máquinas agrícolas, tractores, cíclopes, pulverizadores, HDS, cargadoras, excavadoras, barredoras, ejes, máquinas de construcción, máquinas industriales y otros.
Datos y dimensiones:
- número de secciones: 1 - manual normal, 2 - flotante,
- presión máxima: 250 bar,
- caudal máximo: 40 l/min,
- roscas: 1/2" BSP (5 piezas), 3/8" BSP (4 piezas),
- longitud: 230 mm,
- ancho: 150 mm,
- Números de pieza: P40-2-OT-QW-C5.
Vale la pena invertir en un distribuidor hidráulico con posición flotante para garantizar comodidad y seguridad al trabajar con dispositivos hidráulicos. Gracias a esto podrás realizar tus tareas de manera efectiva y disfrutar de la estabilidad y precisión del dispositivo.
K18:M04

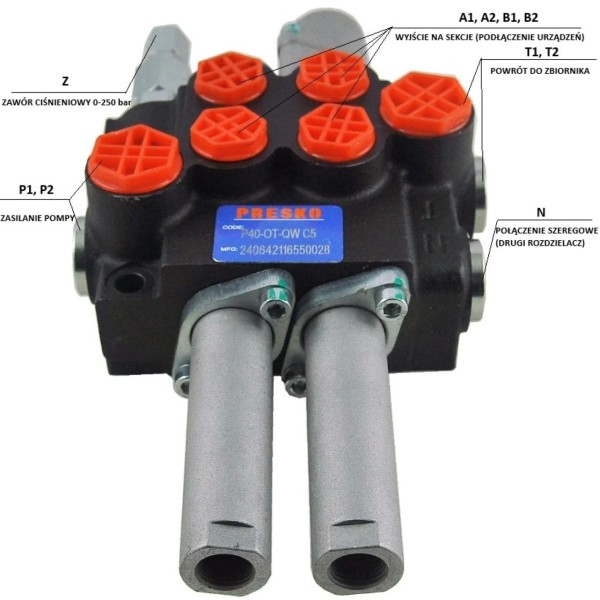

Conexión:
Alimentación de la bomba (P1, P2): rosca interna BSP 1/2"
Retorno al depósito (T1, T2): Rosca interior BSP 1/2"
Salida por tramos (A1, A2, B1, B2): Rosca interior BSP 3/8"
Conexión en serie (N): Rosca interior BSP 1/2"
Válvula de seguridad (Z)
Descripción detallada de la sección (P40-2-OT-QW-C5):
Palanca de cuatro posiciones (1 - 0 - 2 - 3) con un pestillo que sujeta las palancas en posición flotante:
Posición 0, punto muerto (palanca colocada verticalmente), el pistón del actuador está estacionario: el aceite va al desbordamiento.
Posición de trabajo 1 (palanca en posición diagonal hacia adelante) el pistón actuador se extiende.
Posición de trabajo 2 (palanca en posición diagonal hacia atrás), el pistón actuador se retrae.
Posición flotante 3 con pestillo (palanca colocada en la posición máxima hacia adelante), el pistón actuador funciona libremente, se extiende y retrae libremente bajo la influencia de las fuerzas.
Control deslizante de tres posiciones (1 - 0 - 2)
el resorte vuelve a la vertical por sí solo
Posición neutra 0 (joystick colocado verticalmente - el cable está flojo), el vástago del pistón del actuador está parado - el aceite va al desbordamiento.
Posición de trabajo 1 (joystick colocado en posición oblicua hacia adelante), el vástago del pistón del actuador se extiende.
Posición de trabajo 2 (joystick inclinado hacia atrás), el vástago del pistón del actuador se retrae.
El diseño bien pensado permite una instalación rápida e intuitiva. Y si es necesario conectar un distribuidor en serie con otro distribuidor, simplemente utilice un manguito de presión.
*Las fotos son solo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a diferencias en la producción a lo largo de los años.
