2-teiliger Hydraulikverteiler – normal, schwimmend / 40 l/min / P40-2-OT-QW-C5

Hydraulikverteiler mit zwei Abschnitten (1 normal, 2 schwimmend) für Leitungen mit einem schwimmenden Abschnitt. Dank dieser Lösung kann der Betreiber das Gerät einfach an seine Bedürfnisse anpassen und seine Funktionalität erhöhen. Darüber hinaus gewährleisten die solide Konstruktion und die hohe Qualität der zur Herstellung des Hydraulikverteilers verwendeten Materialien einen langlebigen und zuverlässigen Betrieb auch unter schwierigen Bedingungen. Wird in der Agrarindustrie unter anderem in Landmaschinen, Traktoren, Cyclops, Sprühgeräten, HDS, Ladern, Baggern, Kehrmaschinen, Achsen, Baumaschinen, Industriemaschinen und anderen verwendet.

Daten und Abmessungen:

• Anzahl der Abschnitte: 1 – normales Handbuch, 2 – schwebend,
• Maximaldruck: 250 bar,
• maximaler Durchfluss: 40 l/min,
• Gewinde: 1/2" BSP (5 Stück), 3/8" BSP (4 Stück),
• Länge: 230 mm,
• Breite: 150 mm,
• Teilenummern: P40-2-OT-QW-C5.

Es lohnt sich, in einen hydraulischen Verteiler mit Schwimmstellung zu investieren, um Komfort und Sicherheit beim Arbeiten mit hydraulischen Geräten zu gewährleisten. Dadurch können Sie Ihre Aufgaben effektiv erledigen und die Stabilität und Präzision des Geräts genießen.

K18:M04

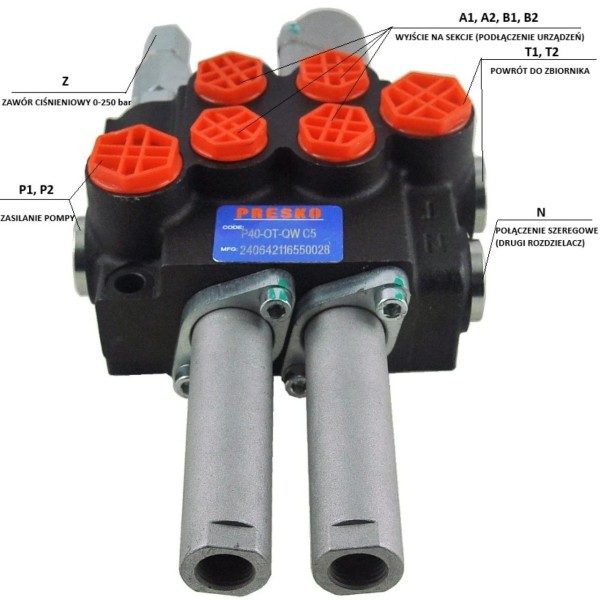

Verbindung:

Pumpenversorgung (P1, P2): BSP 1/2" Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2" Innengewinde

Ausgabe in Abschnitte (A1, A2, B1, B2): BSP 3/8" Innengewinde

Reihenanschluss (N): BSP 1/2" Innengewinde

Sicherheitsventil (Z)

Detaillierte Beschreibung des Abschnitts (P40-2-OT-QW-C5):

Hebel mit vier Positionen (1 - 0 - 2 - 3) mit einem Riegel, der die Hebel in der schwebenden Position hält:

Position 0, neutral (Hebel vertikal eingestellt), Betätigungskolben steht still – Öl fließt zum Überlauf.

Arbeitsposition 1 (Hebel in schräger Vorwärtsposition) fährt der Betätigungskolben aus.

Arbeitsposition 2 (Hebel in Schrägstellung nach hinten), der Stellkolben fährt ein.

Schwimmposition 3 mit Verriegelung (Hebel auf die maximale Vorwärtsposition eingestellt), der Betätigungskolben arbeitet frei, fährt unter dem Einfluss der Kräfte frei aus und zurück.

Schieberegler mit drei Positionen (1 - 0 - 2)

Feder kehrt von selbst in die Vertikale zurück

Neutralstellung 0 (Joystick senkrecht gestellt – das Kabel ist schlaff), die Kolbenstange des Aktuators steht – das Öl fließt zum Überlauf.

Arbeitsposition 1 (Joystick in schräger Vorwärtsposition), die Kolbenstange des Aktuators fährt aus.

Arbeitsposition 2 (Joystick schräg nach hinten gestellt), die Kolbenstange des Aktuators fährt ein.

Das durchdachte Design ermöglicht eine schnelle und intuitive Installation. Und wenn es notwendig ist, einen Verteiler mit einem anderen Verteiler in Reihe zu schalten, verwenden Sie einfach eine Druckhülse.

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
