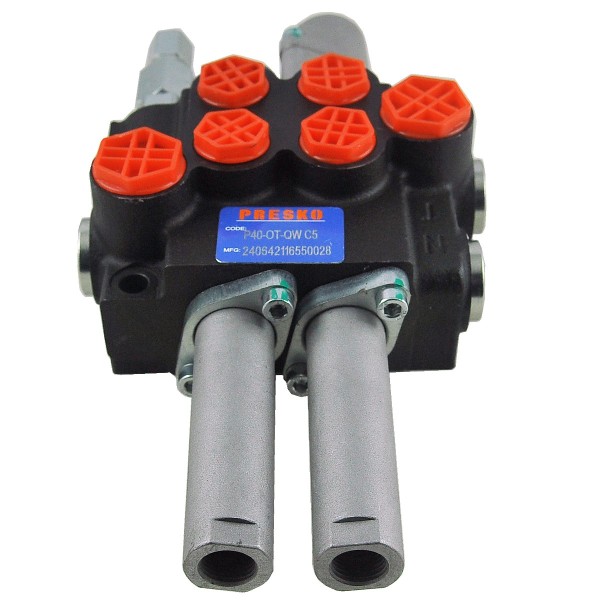

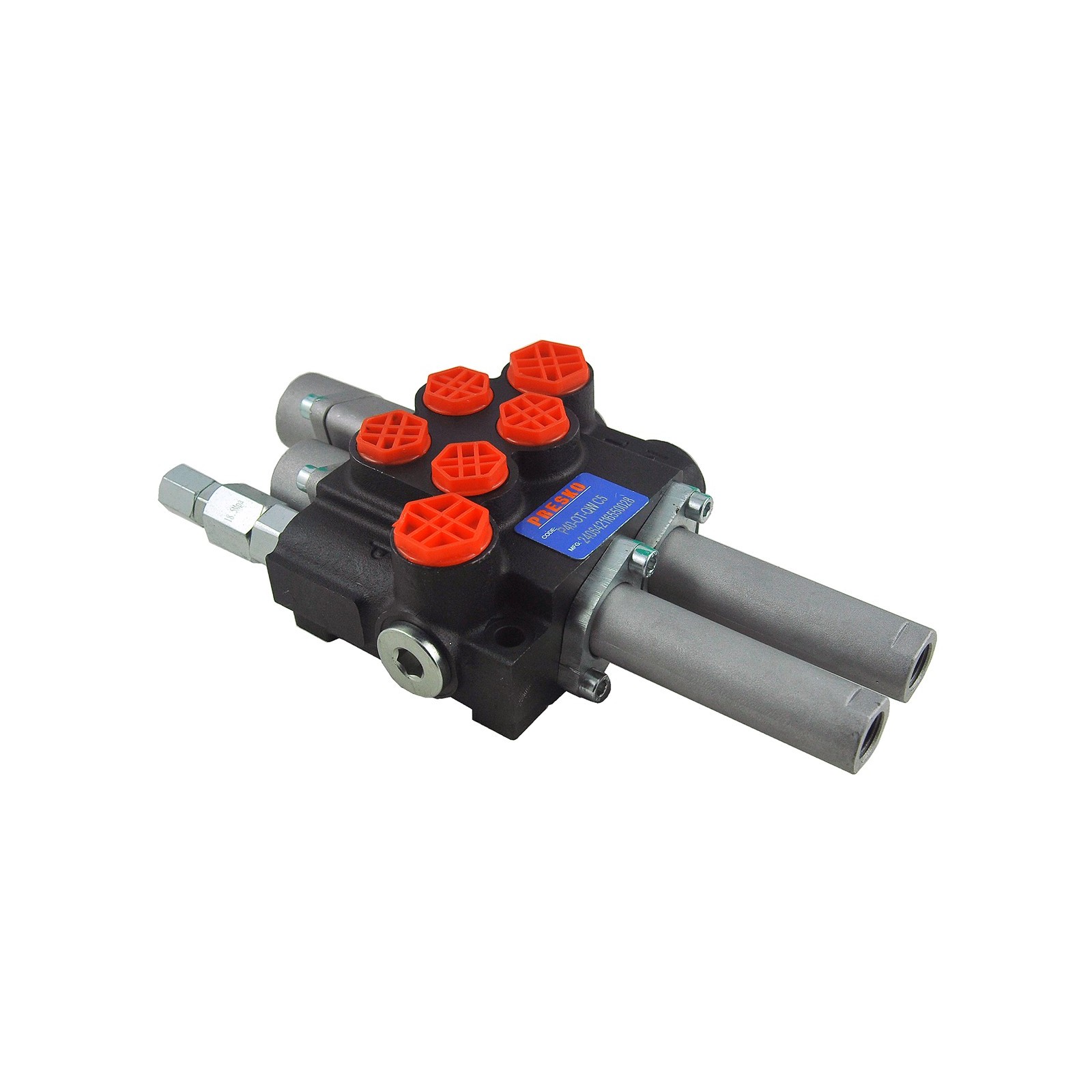

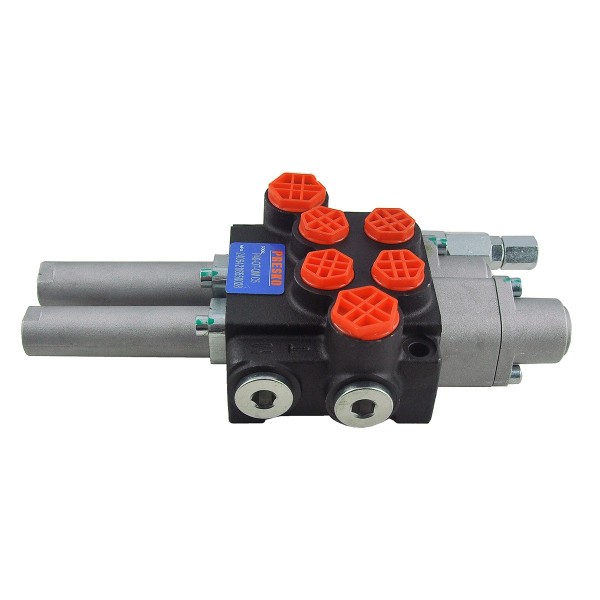

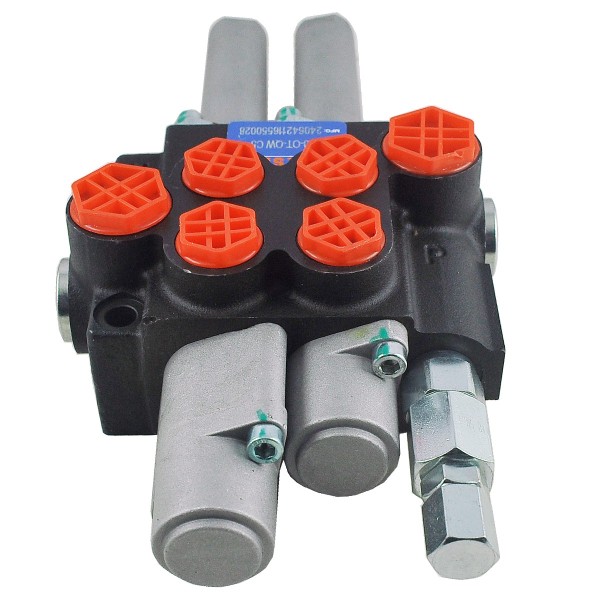

Distributeur hydraulique à 2 sections (1 normal, 2 flottants) pour conduites avec une section flottante. Grâce à cette solution, l'opérateur peut facilement adapter l'appareil à ses besoins et augmenter ses fonctionnalités. De plus, la construction solide et la haute qualité des matériaux utilisés pour produire le distributeur hydraulique garantissent un fonctionnement durable et fiable même dans des conditions difficiles. Utilisé dans l'industrie agricole, entre autres, dans les machines agricoles, tracteurs, cyclopes, pulvérisateurs, HDS, chargeuses, excavatrices, balayeuses, essieux, engins de chantier, machines industrielles et autres.
Données et dimensions :
- nombre de sections : 1 - manuel standard, 2 - flottant,
- pression maximale : 250 bars,
- débit maximum : 40 l/min,
- filetage : 1/2" BSP (5 pièces), 3/8" BSP (4 pièces),
- longueur : 230 mm,
- largeur : 150 mm,
- numéros de référence : P40-2-OT-QW-C5.
Il vaut la peine d'investir dans un distributeur hydraulique avec position flottante pour garantir confort et sécurité lors du travail avec des appareils hydrauliques. Grâce à cela, vous pourrez effectuer vos tâches efficacement et profiter de la stabilité et de la précision de l'appareil.
K18:M04

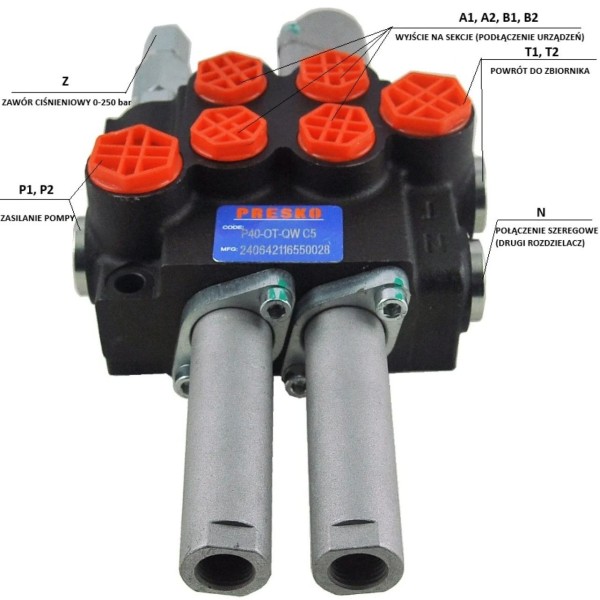

Connexion :
Alimentation pompe (P1, P2) : filetage interne BSP 1/2"
Retour au réservoir (T1, T2) : filetage interne BSP 1/2"
Sortie en sections (A1, A2, B1, B2) : filetage interne BSP 3/8"
Connexion série (N) : filetage interne BSP 1/2"
Valve de sécurité (Z)
Description détaillée de la section (P40-2-OT-QW-C5) :
Levier à quatre positions (1 - 0 - 2 - 3) avec un loquet maintenant les leviers en position flottante :
Position 0, neutre (levier réglé verticalement), le piston de l'actionneur est à l'arrêt - l'huile va vers le trop-plein.
Position de travail 1 (levier en position diagonale vers l'avant), le piston de l'actionneur s'étend.
Position de travail 2 (levier en position diagonale vers l'arrière), le piston de l'actionneur se rétracte.
Position flottante 3 avec loquet (levier réglé en position avant maximale), le piston de l'actionneur travaille librement, s'étend et se rétracte librement sous l'influence des forces.
Curseur à trois positions (1 - 0 - 2)
le ressort revient tout seul à la verticale
Position neutre 0 (joystick réglé verticalement - le câble est détendu), la tige du piston de l'actionneur est debout - l'huile va vers le trop-plein.
Position de travail 1 (joystick réglé en position oblique vers l'avant), la tige du piston de l'actionneur s'étend.
Position de travail 2 (joystick incliné vers l'arrière), la tige du piston de l'actionneur se rétracte.
La conception bien pensée permet une installation rapide et intuitive. Et s'il est nécessaire de connecter un distributeur en série avec un autre distributeur, utilisez simplement un manchon de pression.
*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.
