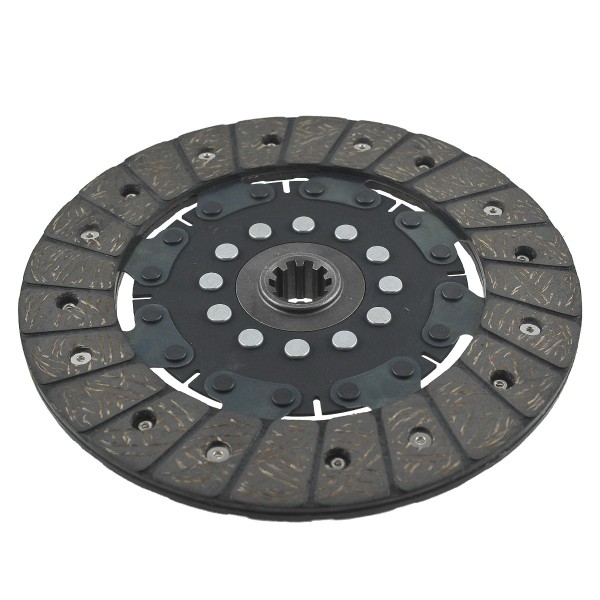

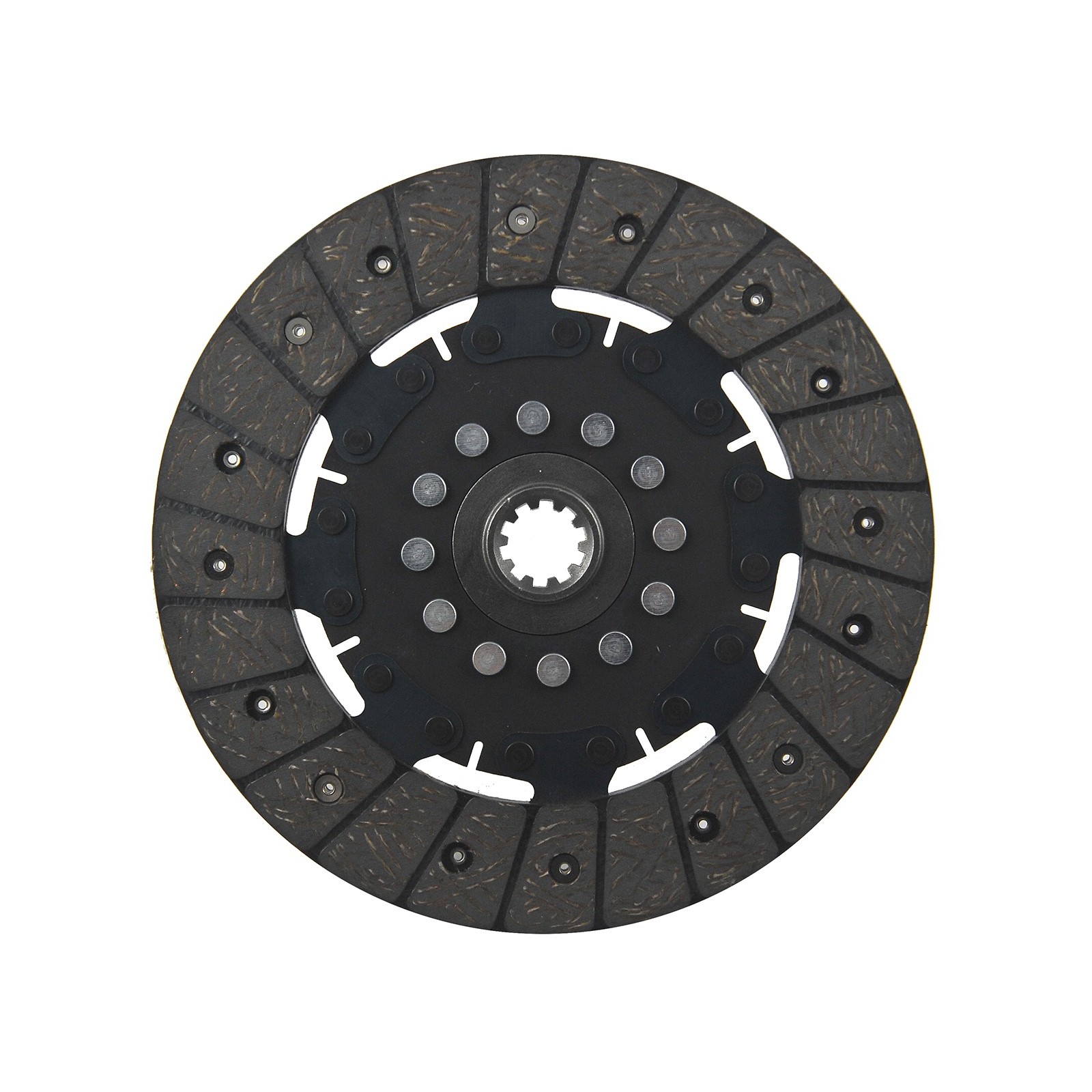

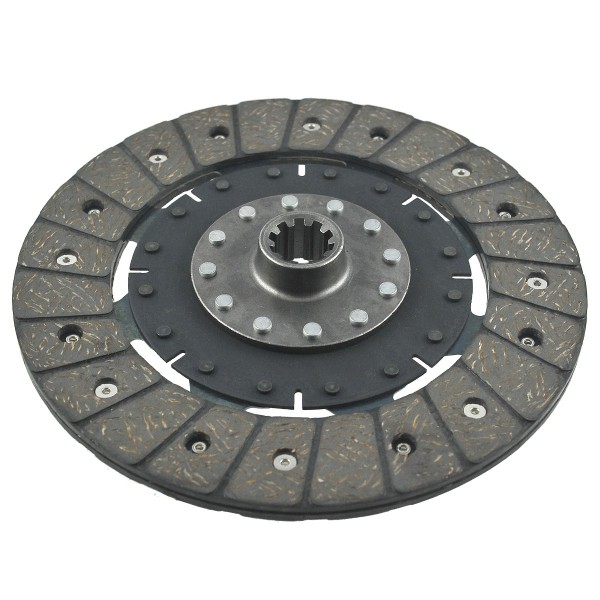

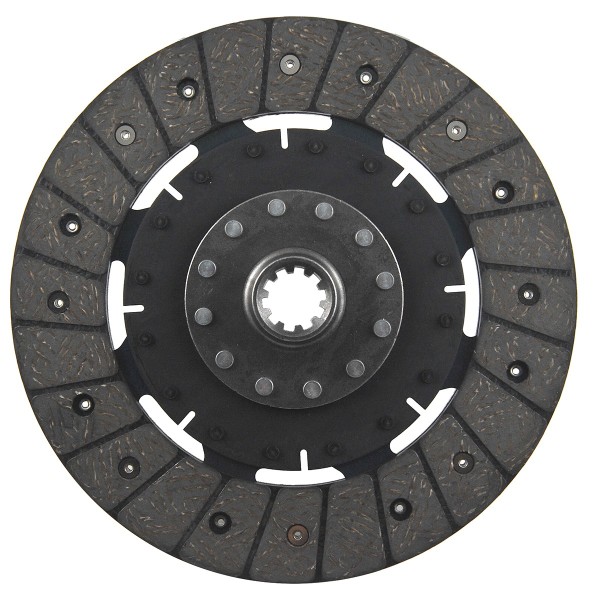

Spojková lamela / 10T / 212 mm / Shibaura SD1603 / SD1643 / SD1803 / SD1840 / SD1843 / SD2003 / SD2043 / CDSType3

Spojková lamela (tlak %C5% 82a-shibaura-s325sd1643sd1840sd1843sd2043sd2200sd2243sd2443sd2643sd2843se2540.html">SSDTYPES3 ) o průměru 212 mm , vnitřním průměrem měřeným mezi zuby 23,80 mm a 19,50 mm měřeným s drážkovanými zuby pro traktory Shibaura řady Shibaura SD1603, Shibaura SD1643, Shibaura SD1803, Shibaura SD1840, Shibaura SD1843, Shibaura SD2003, Shibaura SD2043, Shibaura SD2200, Shibaura SD2203, Shibaura SD2243, Shibaura SD2403, Shibaura SD2443, Shibaura SD2603, Shibaura SD2643, Shibaura SD2803, Shibaura SD2843, Shibaura SE2540 a další.

Spojkový kotouč je součást zodpovědná za přenos výkonu z motoru (klikového hřídele) do převodovky (hřídele spojky). Kotouč se skládá z drážkovaného náboje namontovaného na hřídeli spojky a kotouče s pružinami a příslušně silným třecím obložením. Kotouč , tlačený druhým prvkem spojky, přítlačným kotoučem, využívá třecí sílu (nedostatek tření při přenosu výkonu) těchto dvou prvků k pohonu traktoru. Pružiny ve spojkových kotoučích jsou zodpovědné za snížení vibrací generovaných při vysokých otáčkách motoru.

Rozměry :

• Vnější průměr: 212 mm,
• Vnitřní průměr: 23,80 mm (měřeno mezi zuby), 19,50 (měřeno s frézou),
• Tloušťka: 9 mm,
• Výška náboje: 25 mm,
• Počet zubů: 10T,
• Čísla dílů: CDSType3.

Modely traktorů :

• Šibaura SD1603,
• Šibaura SD1643,
• Shibaura SD1803,
• Šibaura SD1840,
• Šibaura SD1843,
• Šibaura SD2003,
• Šibaura SD2043,
• Šibaura SD2200,
• Šibaura SD2203,
• Šibaura SD2243,
• Šibaura SD2403,
• Šibaura SD2443,
• Šibaura SD2603,
• Shibaura SD2643,
• Šibaura SD2803,
• Šibaura SD2843,
• Shibaura SE2540.

Prvními známkami opotřebení spojkové lamely jsou prokluzování spojky , které ztěžuje nebo znemožňuje pohyb vozidla. Traktor neakceleruje, když se otáčky motoru zvyšují. Spojková lamela může také vykazovat známky opotřebení, pokud je znečištěna olejem. Doporučuje se vyměnit lamelu spolu s přítlačnou lamelou spojky a vypínacím ložiskem, protože všechny tyto komponenty mají srovnatelnou životnost a opotřebení se stejnou rychlostí. Dalším příznakem opotřebení spojkové lamely je nemožnost zařadit rychlostní stupeň.

Časopis: K18:A27

*Fotografie slouží pouze pro ilustrační účely a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
