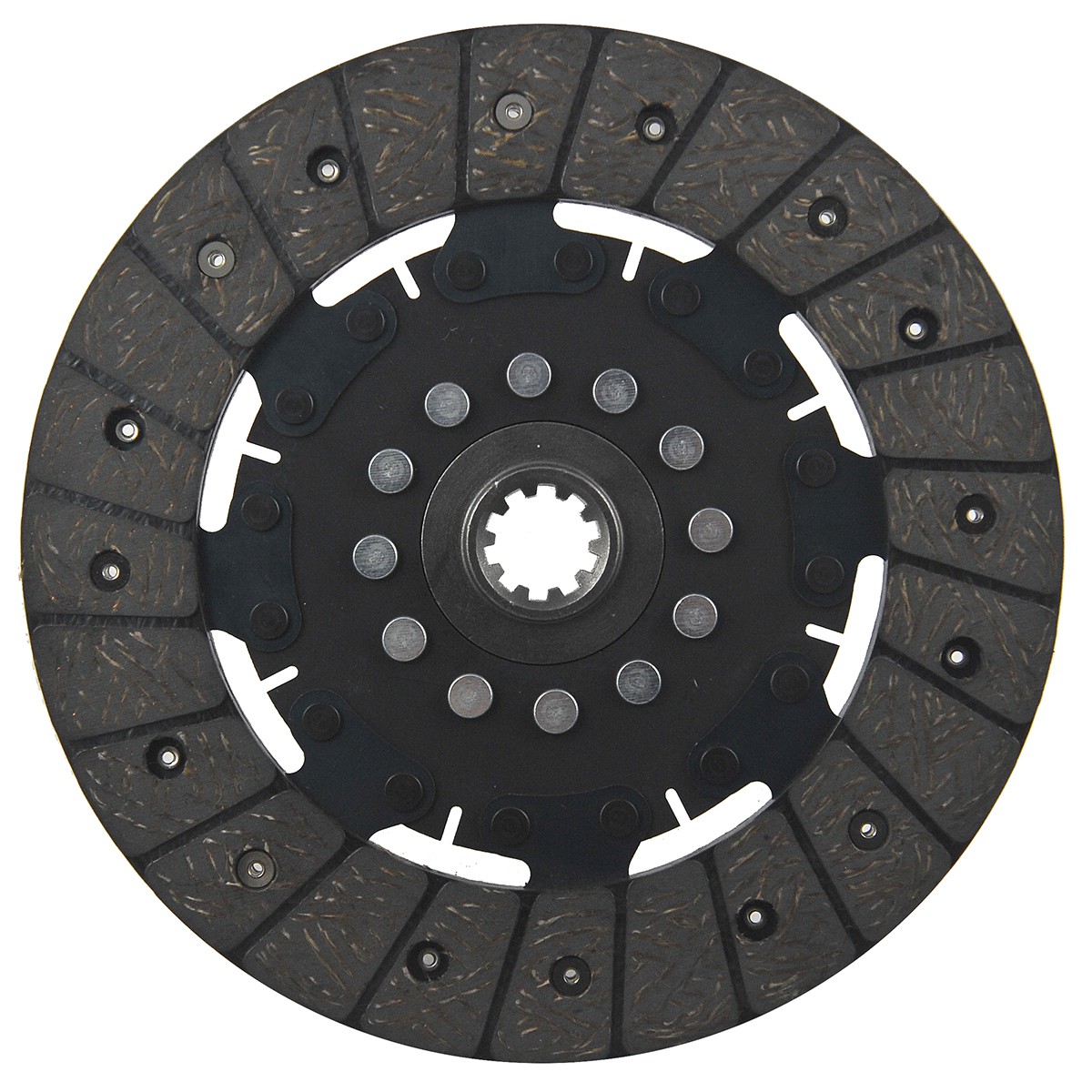

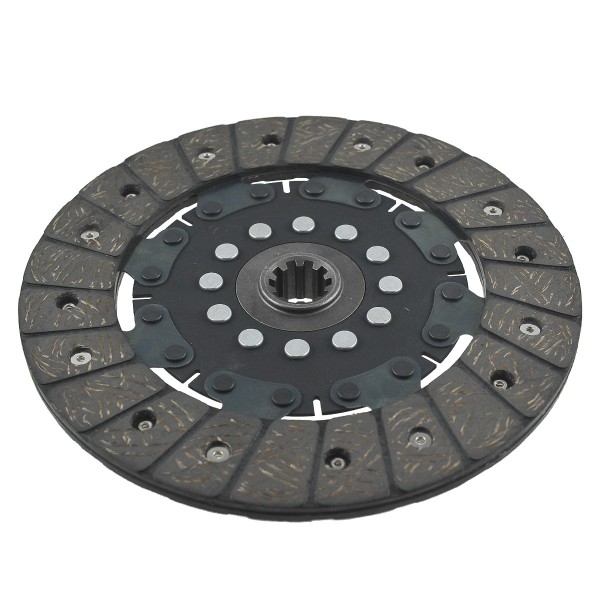

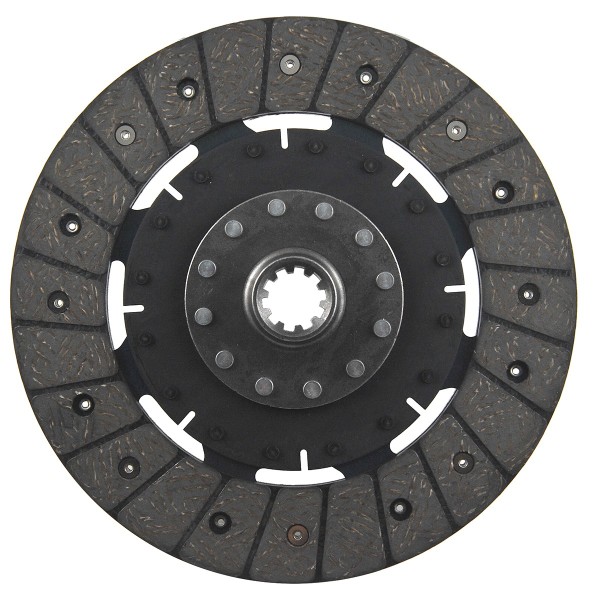

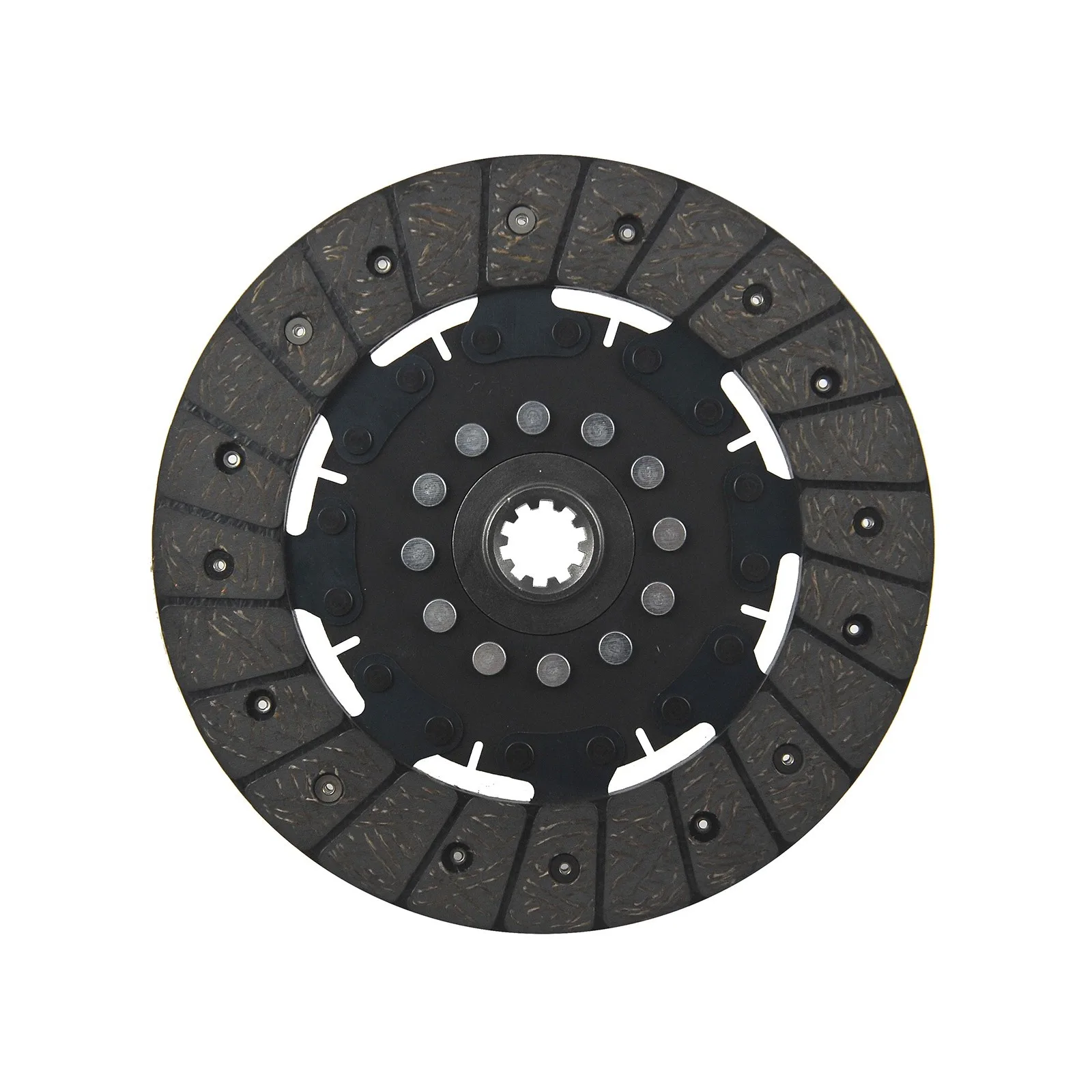

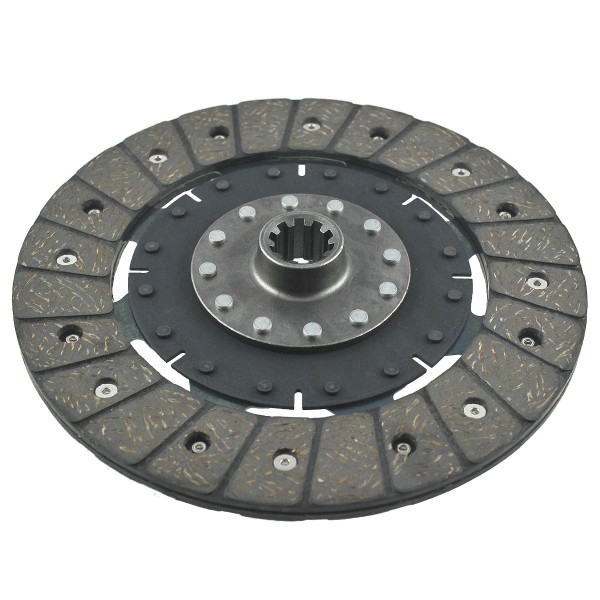

Kupplungsscheibe / 10T / 212 mm / Shibaura SD1603 / SD1643 / SD1803 / SD1840 / SD1843 / SD2003 / SD2043 / CDSType3

Kupplungsscheibe (Druck %C5% 82a-shibaura-s325sd1643sd1840sd1843sd2043sd2200sd2243sd2443sd2643sd2843se2540.html">SSDTYPES3 ) mit einem Durchmesser von 212 mm , Innendurchmesser zwischen den Zähnen gemessen 23,80 mm und 19,50 mm gemessen mit Keilverzahnung für Shibaura Traktoren der Serien Shibaura SD1603, Shibaura SD1643, Shibaura SD1803, Shibaura SD1840, Shibaura SD1843, Shibaura SD2003, Shibaura SD2043, Shibaura SD2200, Shibaura SD2203, Shibaura SD2243, Shibaura SD2403, Shibaura SD2443, Shibaura SD2603, Shibaura SD2643, Shibaura SD2803, Shibaura SD2843, Shibaura SE2540 und andere.

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

Abmessungen :

• Außendurchmesser: 212 mm,
• Innendurchmesser: 23,80 mm (zwischen den Zähnen gemessen), 19,50 (mit Fräser gemessen),
• Dicke: 9 mm,
• Nabenhöhe: 25 mm,
• Anzahl der Zähne: 10T,
• Teilenummern: CDSType3.

Traktormodelle :

• Shibaura SD1603,
• Shibaura SD1643,
• Shibaura SD1803,
• Shibaura SD1840,
• Shibaura SD1843,
• Shibaura SD2003,
• Shibaura SD2043,
• Shibaura SD2200,
• Shibaura SD2203,
• Shibaura SD2243,
• Shibaura SD2403,
• Shibaura SD2443,
• Shibaura SD2603,
• Shibaura SD2643,
• Shibaura SD2803,
• Shibaura SD2843,
• Shibaura SE2540.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Magazin: K18:A27

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
