Hydraulický rozdělovač 3 sekcyjny z jedną sekcją pływającą i funkcją zatrzasku. Solidna, monoblokowa jednostka o układzie równoległym z komorą amortyzującą, zaprojektowana do intensywnego użytkowania w maszynach hydraulicznych. Charakteryzuje się niezawodnością, łatwością montażu i dużą trwałością, dzięki czemu znajduje szerokie zastosowanie w rolnictwie, leśnictwie, sadownictwie, budownictwie oraz przemyśle.
Szczegółowa specyfikacja techniczna:
Maksymalny przepływ: 40 l/min.
Liczba sekcji: 3 monoblokowe.
Ciśnienie robocze (P): Maksymalnie 250 bar.
Ciśnienie zwrotne (T): Maksymalnie 50 bar.
Ciśnienie na sekcjach (A, B): Do 300 bar.
Pojistný ventil: Fabrycznie ustawiony na 180 bar, z możliwością regulacji za pomocą śruby z boku obudowy.
Zakres temperatur: Olej od -15°C do +80°C; Otoczenie od -40°C do +60°C.
Funkcje sekcji i obsługa dźwigni:
Kod rozdzielacza określa charakterystykę każdej z trzech sekcji:
1. Dwie sekcje standardowe (C1ST1D1):
Pozycje: 1 – 0 – 2.
Działanie: Wyposażone w sprężynę, która po puszczeniu dźwigni automatycznie przywraca ją do pozycji neutralnej (0), zatrzymując siłownik.
2. Jedna sekcja pływająca (C1ST6D5):
Pozycje: 1 – 0 – 2 – 3 (pływająca).
Działanie: Pozycje 1 i 2 działają na sprężynie (jak w sekcjach standardowych). Czwarta pozycja (3) to funkcja pływająca z zatrzaskiem.
Funkcja pływająca: Pozwala siłownikowi na swobodny ruch w obu kierunkach pod wpływem sił zewnętrznych (np. lemiesz pługa kopiujący teren).

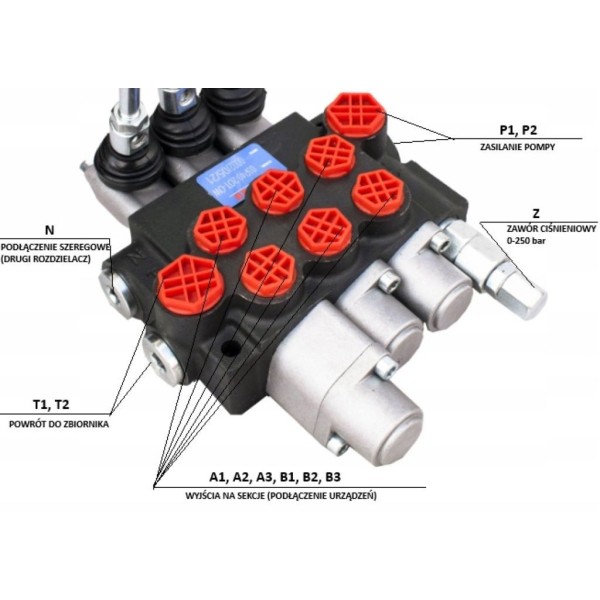

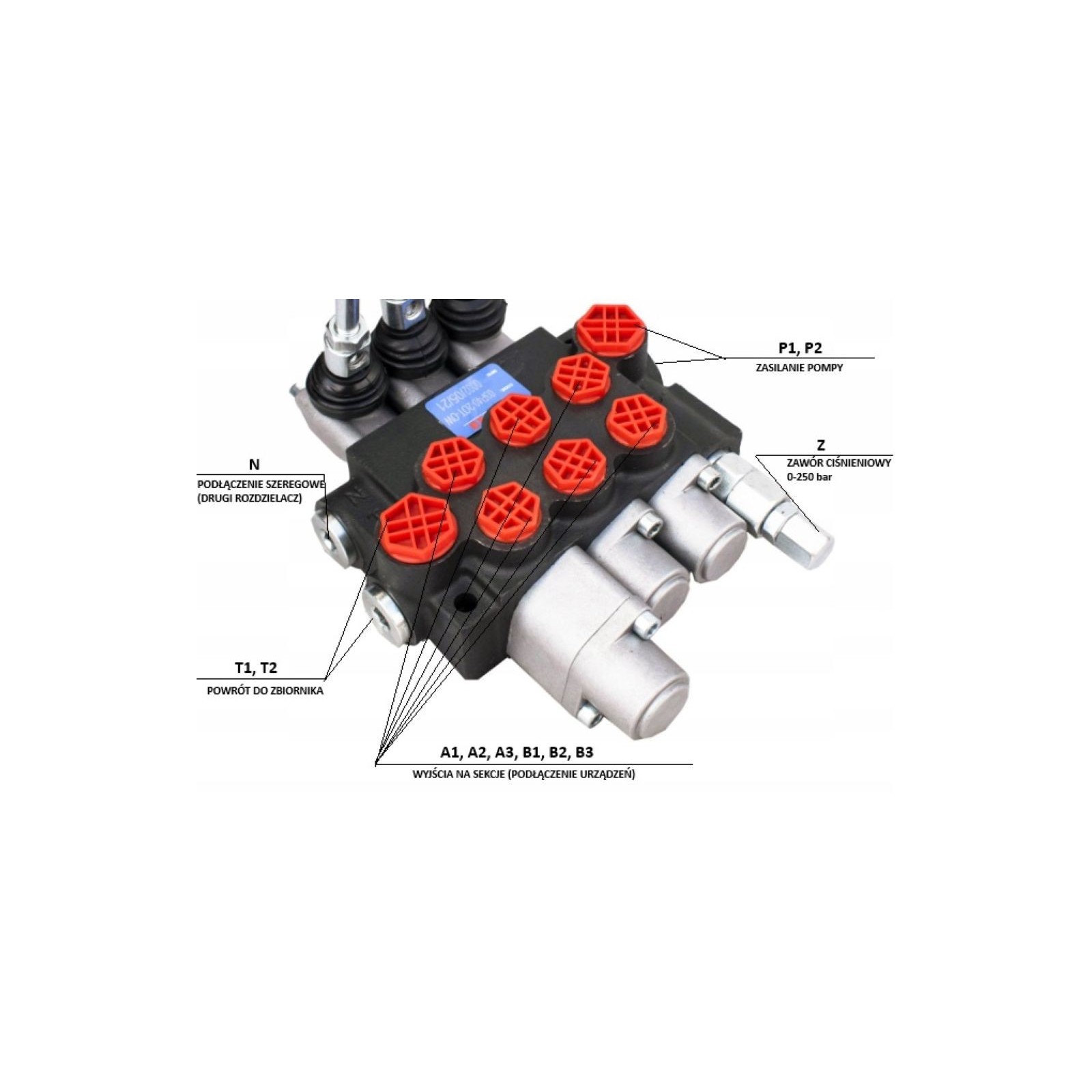

Instrukcja podłączenia (Porty):
P (Zasilanie): Gwint wewnętrzny 1/2" BSP. Podłączamy tu przewód od pompy hydraulicznej.
T (Powrót): Gwint wewnętrzny 1/2" BSP. Przewód odprowadzający olej z powrotem do zbiornika.
A i B (Wyjścia na sekcje): Gwinty wewnętrzne 3/8" BSP. Pary portów prowadzące do siłowników (każda sekcja ma jedną parę A+B).
N (Kontynuacja ciśnienia): Pozwala na szeregowe podłączenie kolejnego rozdzielacza za pomocą specjalnej tulei ciśnieniowej.
Zastosowanie praktyczne:
Dzięki unikalnej kombinacji sekcji, ten model jest idealny do:
Ładowaczy czołowych (TUR): Dwie sekcje do podnoszenia i pochyłu, trzecia (pływająca) do pracy z osprzętem kopiującym grunt.
Pługów śnieżnych: Sekcja pływająca chroni lemiesz przed uszkodzeniem na nierównościach.
Maszyn budowlanych: Zapewnia precyzyjne sterowanie przy zachowaniu bezpieczeństwa dzięki zaworowi przelewowemu.
Sklad: (M01:M11)
*Fotografie jsou pouze ilustrační a mohou se v detailech lišit od dodaného produktu kvůli rozdílům ve výrobě v průběhu let.
