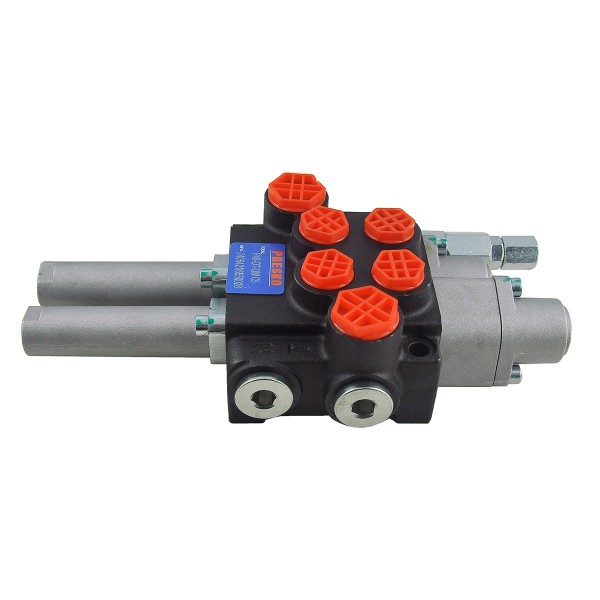

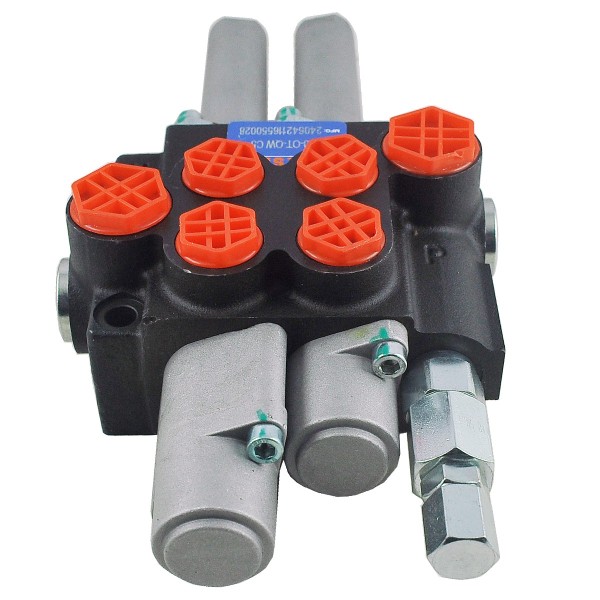

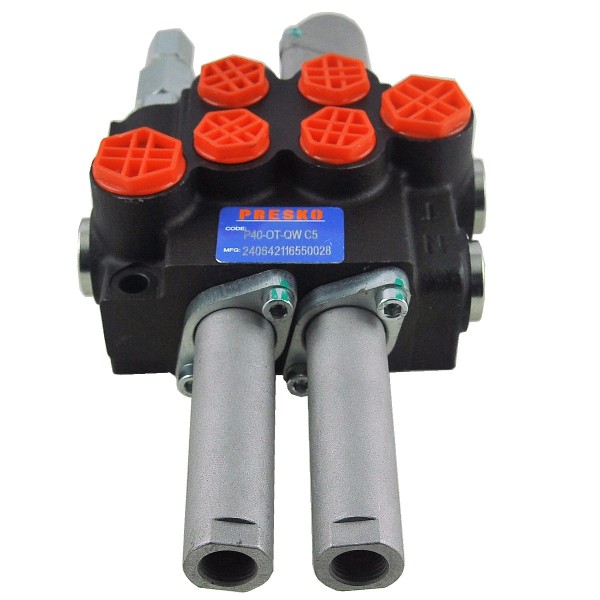

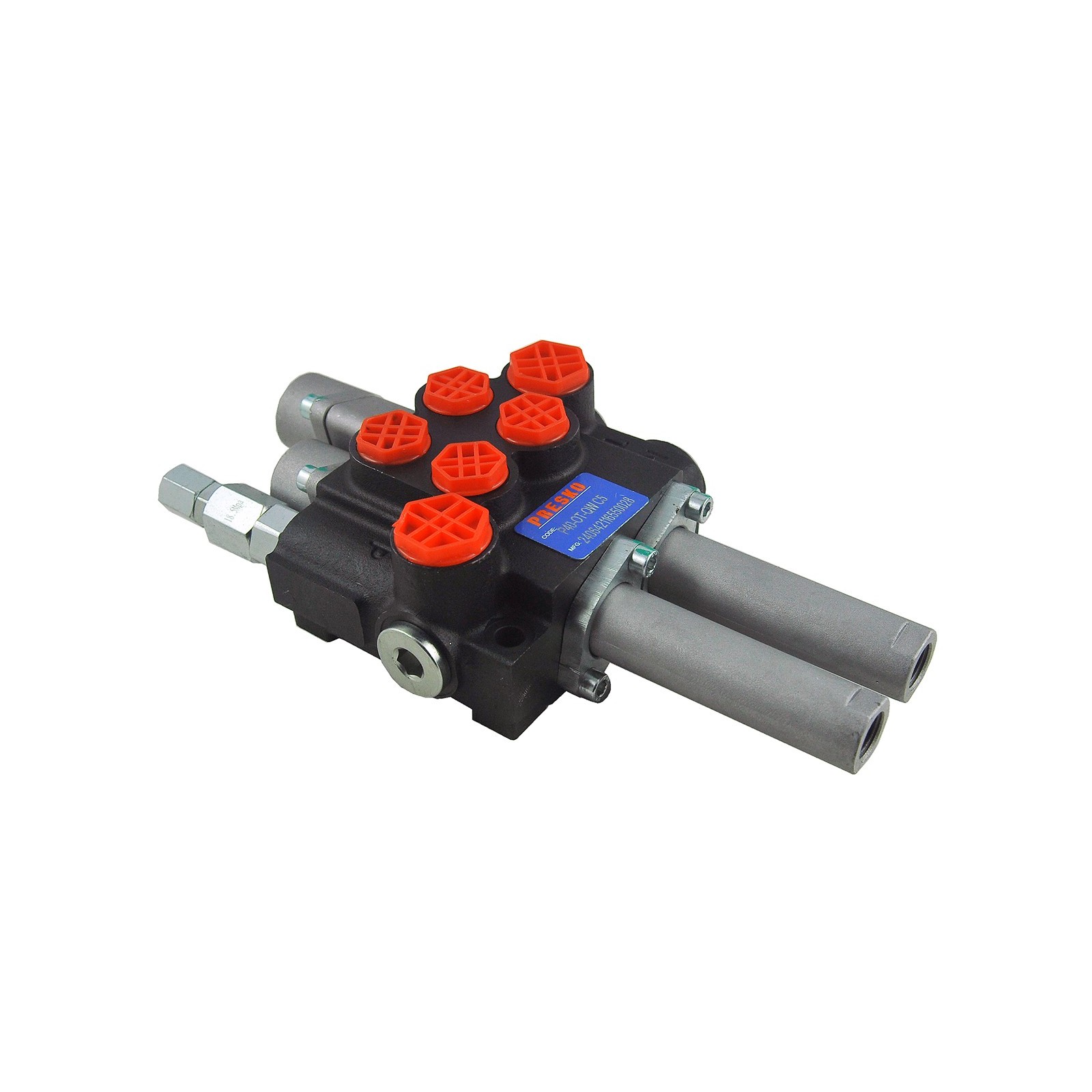

2dílný hydraulický rozvaděč (1-normální, 2-plovoucí) pro vedení s jednou plovoucí částí. Díky tomuto řešení může obsluha snadno přizpůsobit zařízení svým potřebám a zvýšit jeho funkčnost. Pevná konstrukce a vysoká kvalita materiálů použitých k výrobě hydraulického rozvaděče navíc zajišťuje dlouhodobý a spolehlivý provoz i v náročných podmínkách. Používá se mimo jiné v zemědělském průmyslu u zemědělských strojů, traktorů, kyklopů, postřikovačů, HDS, nakladačů, bagrů, zametačů, náprav, stavebních strojů, průmyslových strojů a dalších.
Data a dimenze:
- počet sekcí: 1 – běžná ruční, 2 – plovoucí,
- maximální tlak: 250 barů,
- maximální průtok: 40 l/min,
- závity: 1/2" BSP (5 ks), 3/8" BSP (4 ks),
- délka: 230 mm,
- šířka: 150 mm,
- Čísla dílů: P40-2-OT-QW-C5.
Pro zajištění pohodlí a bezpečnosti při práci s hydraulickými zařízeními se vyplatí investovat do hydraulického rozvaděče s plovoucí polohou. Díky tomu budete moci efektivně plnit své úkoly a užívat si stabilitu a přesnost zařízení.
K18:M04

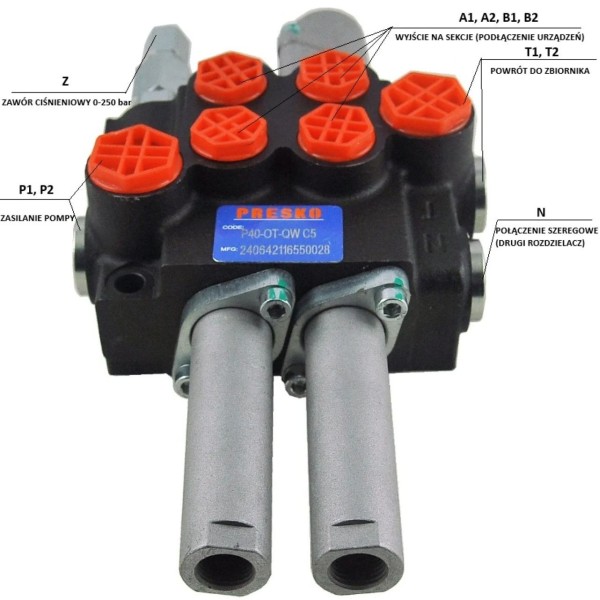

Připojení:
Napájení čerpadla (P1, P2): BSP 1/2" vnitřní závit
Zpět na nádrž (T1, T2): BSP 1/2" vnitřní závit
Výstup do sekcí (A1, A2, B1, B2): BSP 3/8" vnitřní závit
Sériové připojení (N): BSP 1/2" vnitřní závit
Pojistný ventil (Z)
Čtyřpolohová páka (1 - 0 - 2 - 3) se západkou držící páky v plovoucí poloze:
Pozice 0, neutrál (páka nastavená svisle), píst ovladače je nehybný - olej jde do přepadu.
V pracovní poloze 1 (páka v diagonální přední poloze) se vysouvá píst ovladače.
Pracovní poloha 2 (páka v diagonální poloze dozadu), píst ovladače se zasouvá.
Plovoucí poloha 3 se západkou (páka nastavená do maximální přední polohy), píst ovladače pracuje volně, volně se vysouvá a zasouvá pod vlivem sil.
Třípolohový posuvník (1 – 0 – 2)
pružina se sama vrátí do svislé polohy
Neutrální poloha 0 (joystick nastaven svisle - lanko je uvolněné), pístnice pohonu stojí - olej jde do přepadu.
Pracovní poloha 1 (joystick nastavený v šikmé přední poloze), pístnice ovladače se vysune.
Pracovní poloha 2 (joystick nastavený šikmo dozadu), pístnice ovladače se zasouvá.
Promyšlený design umožňuje rychlou a intuitivní instalaci. A pokud je nutné zapojit rozdělovač do série s dalším rozdělovačem, stačí použít tlakovou manžetu.
*Fotky jsou pouze ilustrační a mohou se v detailech lišit od dodaného produktu kvůli rozdílům ve výrobě v průběhu let.
