Priemer hriadeľa / Ø 80 mm / Iseki 3ΑF1 / 3AE1 / Iseki TL1900 / TL1901 / TL2100 / TL2300 / TL2301 / TL2500 / TE4270

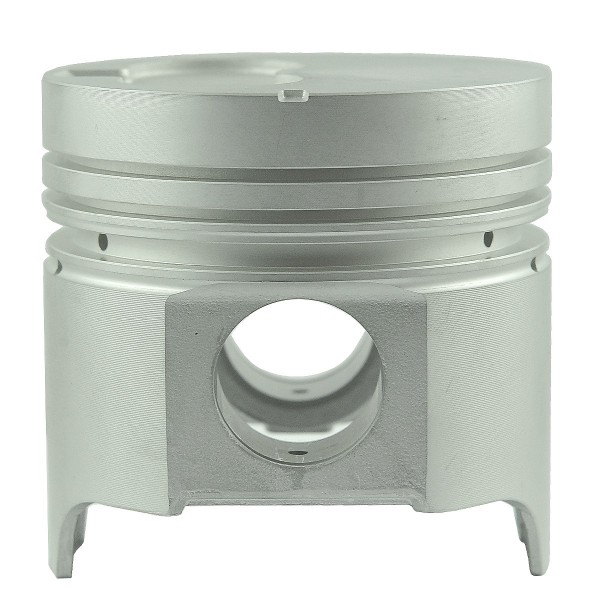

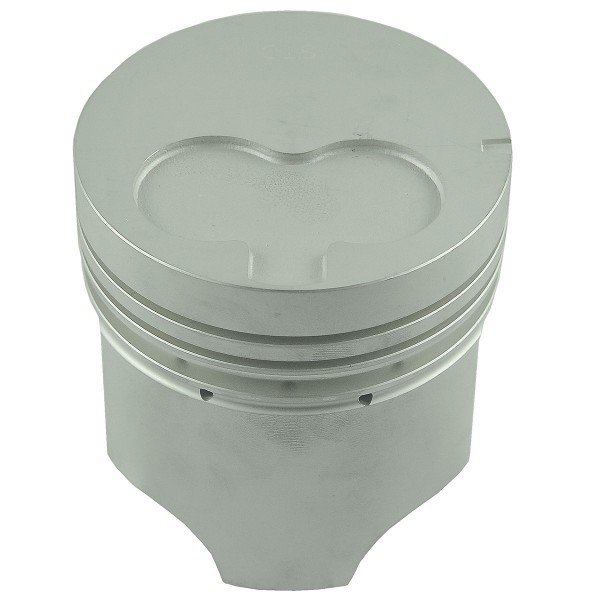

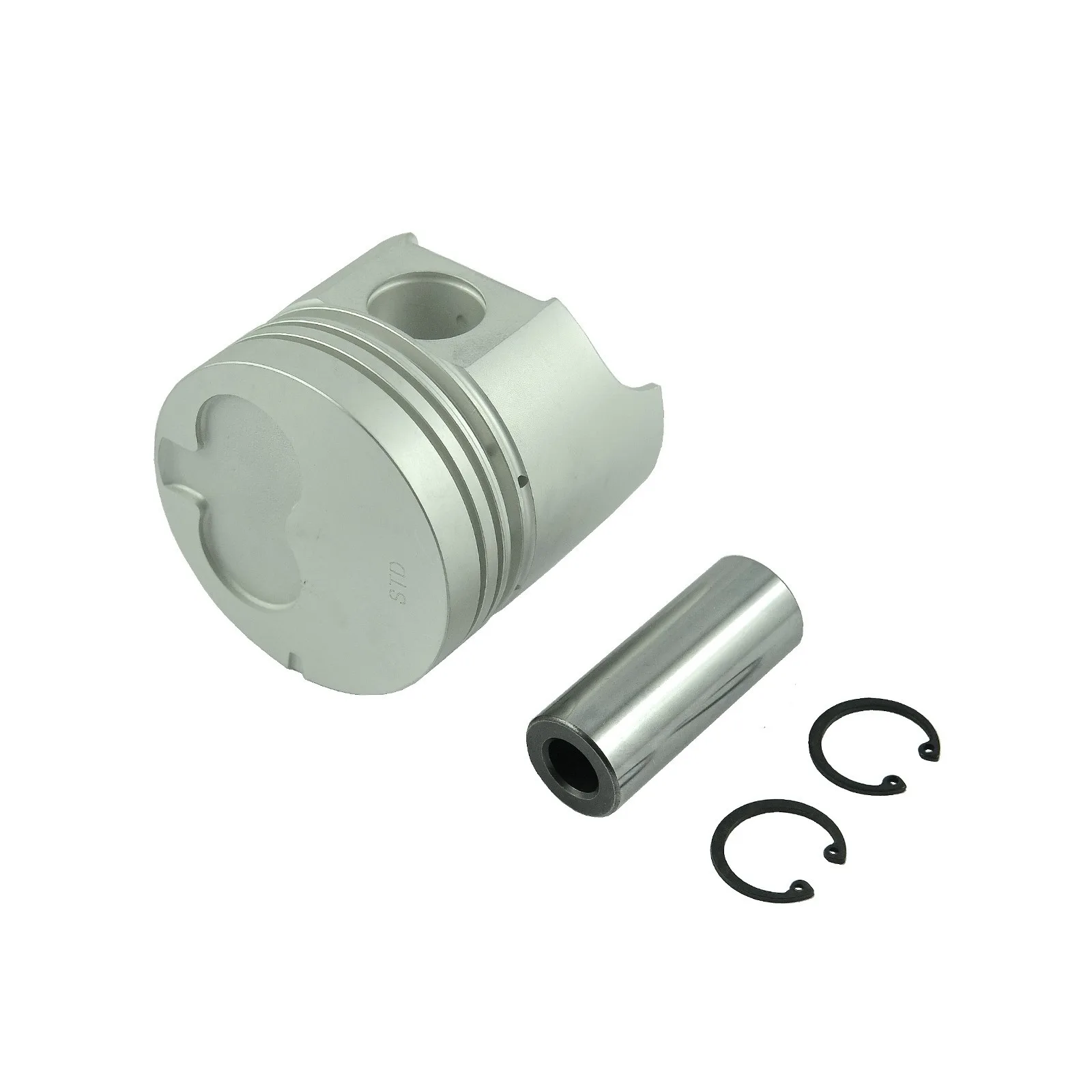

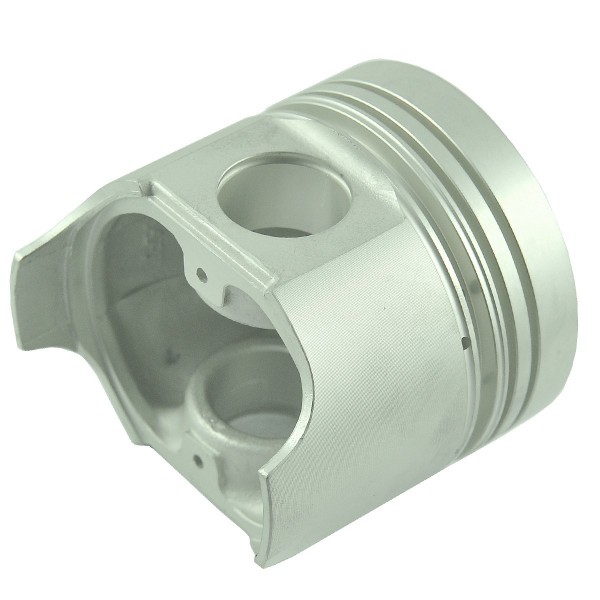

Piest motora (krúžky 9-99-101-01, 5681-212-1011-0) s vonkajším priemerom 80 mm a celkovou výškou 78 mm pre traktory s nepriamym vstrekovaním paliva značky Iseki Iseki TL1900 , Iseki TL1901 , Iseki TL2100, Iseki TL2300, Iseki TL2301, Iseki TL2500, Iseki TE4270, Iseki TU220, Iseki TU225, Iseki TU240, Iseki TU245 s motormi Iseki 3ΑF1, Iseki 3AE1 a ďalšími. Piest motora je pohyblivý prvok zodpovedný za premenu plynu a energie vznikajúcej počas spaľovania do kľukového hriadeľa, a tým na výkon motora. Piest je spojený s kľukovým hriadeľom komponentom nazývaným ojnica s čapovými spojmi. V hornej časti piestu sú prstencové kanály na upevnenie piestnych krúžkov, vo vnútri je náboj na spojenie s ojnicou. Na vrchole sa nachádza tzv. spodná časť, ktorá môže mať rôzny tvar v závislosti od typu motora. Vzhľadom na to, že pracujú vo veľmi náročných podmienkach, piesty motorov sa najčastejšie vyrábajú zo zliatin hliníka a kremíka.

Rozmery :

• vonkajší priemer: 80 mm,
• výška: 78 / 62 mm,
• priemer otvoru pre kolík: 25 mm,
• priemer čapu: 24,80 mm,
• dĺžka čapu: 60 mm,
• hĺbka sedla ventilu: 2 mm,
• vzdialenosť od konca otvoru pre čap k spodnému okraju piesta: 6 mm.
• Vzdialenosť od okraja otvoru pre čap k vrchu piestu: 30,50 mm.
• šírka drážok krúžkov od vrchu piestu: 2 / 2 / 4 mm.
• originálne číslo dielu: 5681-211-1169-0,
• porovnávacie čísla: 9-23-106-03,
• číslo dielu: 9-98-100-05.

Modely motorov :

Iseki :

• Iseki 3AE1,
• Iseki 3ΑF1.

Modely traktorov :

Iseki :

• Iseki TL1900,
• Iseki TL1901,
• Iseki TL2100,
• Iseki TL2300,
• Iseki TL2301,
• Iseki TL2500,
• Iseki TE4270,
• Iseki TU220,
• Iseki TU225,
• Iseki TU240,
• Iseki TU245.

Časopis : K18:F17:S03

*Fotografie slúžia len na ilustračné účely a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
