Wysokiej jakości wąż hydrauliczny wykonany z mieszanki gumy syntetycznej, wzmacniany oplotem z drutu stalowego, przeznaczony do tłoczenia oleju w układach hydraulicznych. Idealnie nadaje się do zakuwania przewodów hydraulicznych do samochodów ciężarowych, maszyn rolniczych, maszyn przemysłowych oraz wszystkich tych rozwiązaniach gdzie zastosowano układ hydrauliczny.

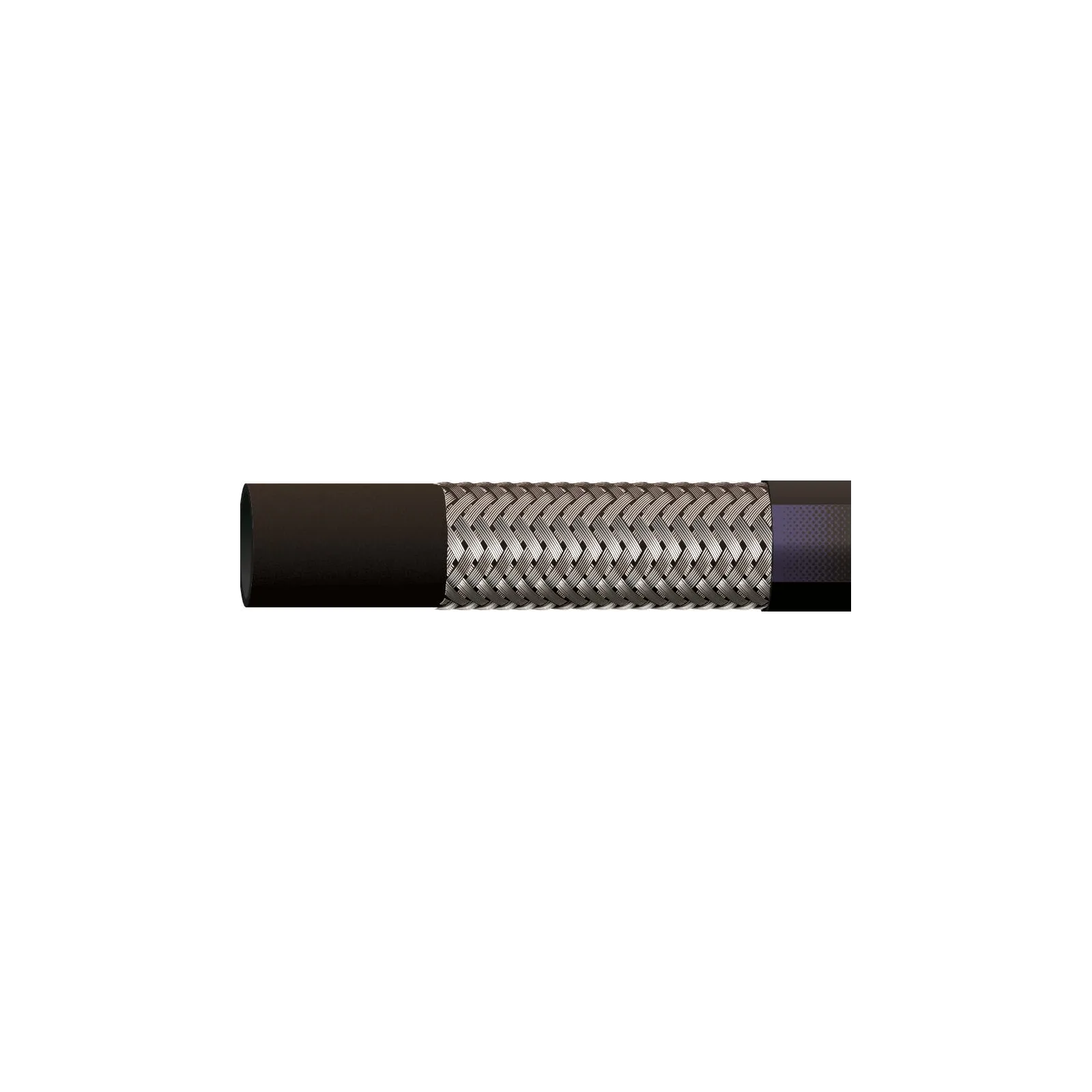

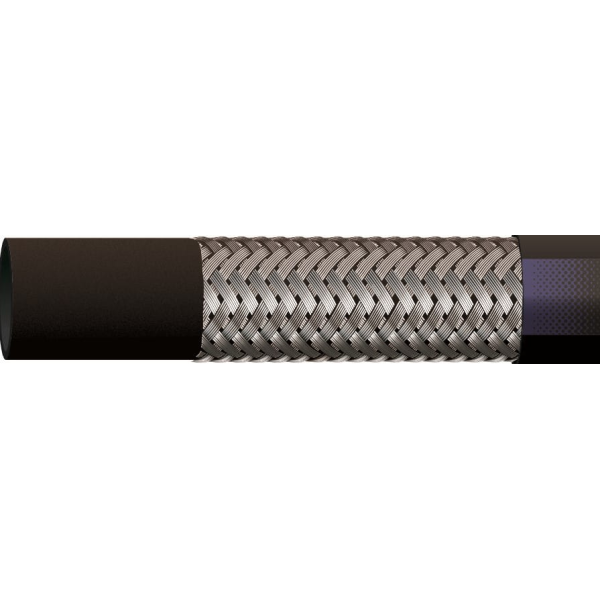

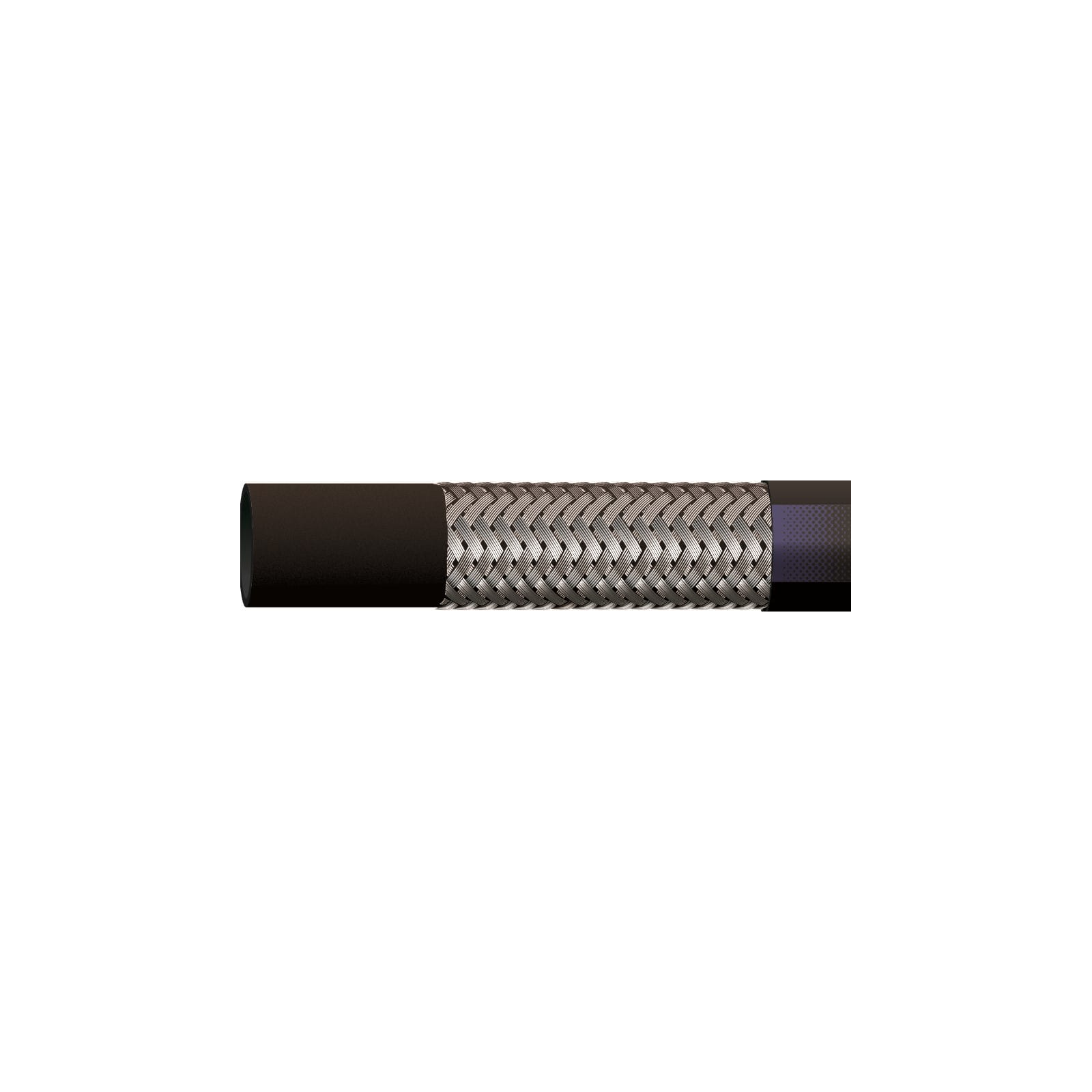

Wąż hydrauliczny 1SN DN10 (3/8") z serii SNX1 to przewód jednooplotowy o podwyższonej elastyczności, charakteryzujący się ciśnieniem roboczym 180 bar. Podobnie jak mniejszy model (5/16"), przewyższa on wymagania normy EN 853 pod względem wytrzymałości zmęczeniowej.
Technická specifikace (SNX1 DN10):
Średnica wewnętrzna: ok. 9,8 – 10,1 mm (3/8").
Średnica zewnętrzna: 16,2 mm (±0,3 mm).
Ciśnienie robocze: 180 bar (18 MPa).
Ciśnienie rozrywające: 720 bar.
Promień gięcia: 120 mm (bardziej elastyczny niż standardowe 130 mm dla 1SN).
Waga: ok. 0,28 kg/m.
Temperatura pracy: -40°C do +100°C (chwilowo do +125°C).
Wytyczne do zakuwania:
Wąż SNX1 jest konstrukcją typu No-Skive (nie wymaga usuwania zewnętrznej warstwy gumy).
Dobór tulei: Stosuje się standardowe tuleje zaciskowe 1SN/1SC dla rozmiaru 3/8" (DN10).
Średnica zaciskania:
Przy zastosowaniu dedykowanej tulei 1SN dla węża North Fighter SNX1, orientacyjna średnica zaciskania wynosi ok. 19,3 mm – 19,5 mm.
W przypadku uniwersalnych tulei (1SN/2SN), parametr ten może być nieco wyższy (ok. 20,4 mm), dlatego zawsze kluczowe jest sprawdzenie tabeli konkretnego producenta okuć.
Zalety serii SNX1:
Węże North Fighter SNX1 są popularne w profesjonalnych serwisach ze względu na:
Lepszą elastyczność: Mniejszy promień gięcia ułatwia montaż w ciasnych przestrzeniach maszyn.
Wytrzymałość: Testowane na 150 000 cykli impulsowych, co zapewnia dłuższą żywotność w porównaniu do budżetowych zamienników.
Sklad: (M01:M03)
DIN EN 853 1SN-3/8 RED
*Fotografie jsou pouze ilustrační a mohou se v detailech lišit od dodaného produktu kvůli rozdílům ve výrobě v průběhu let.
