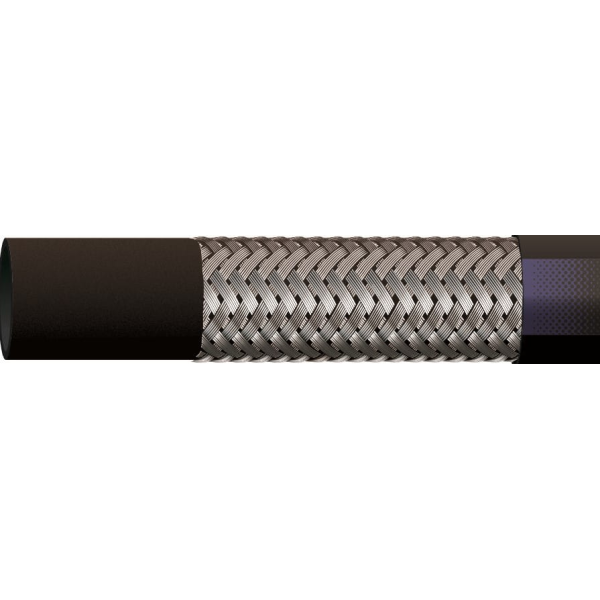

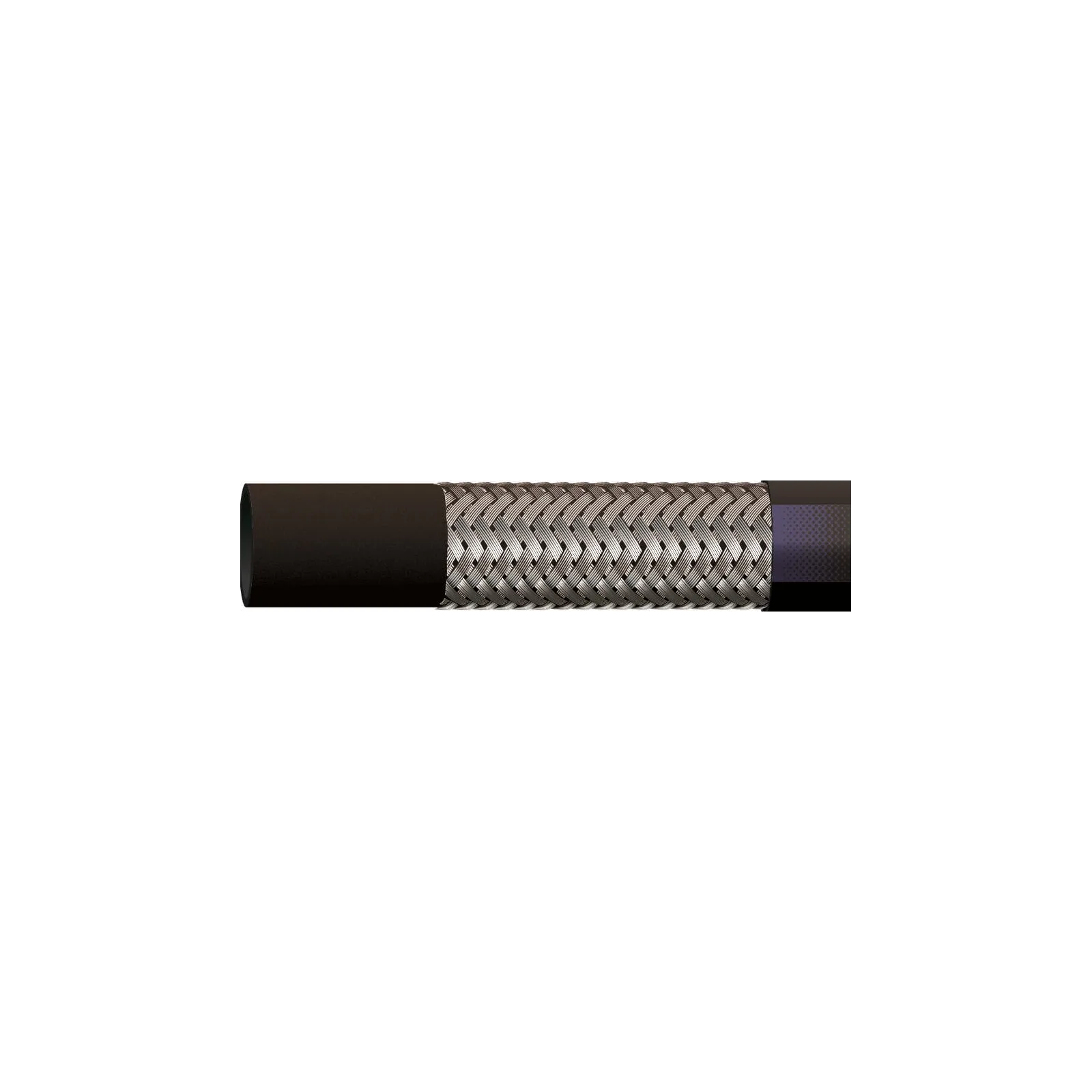

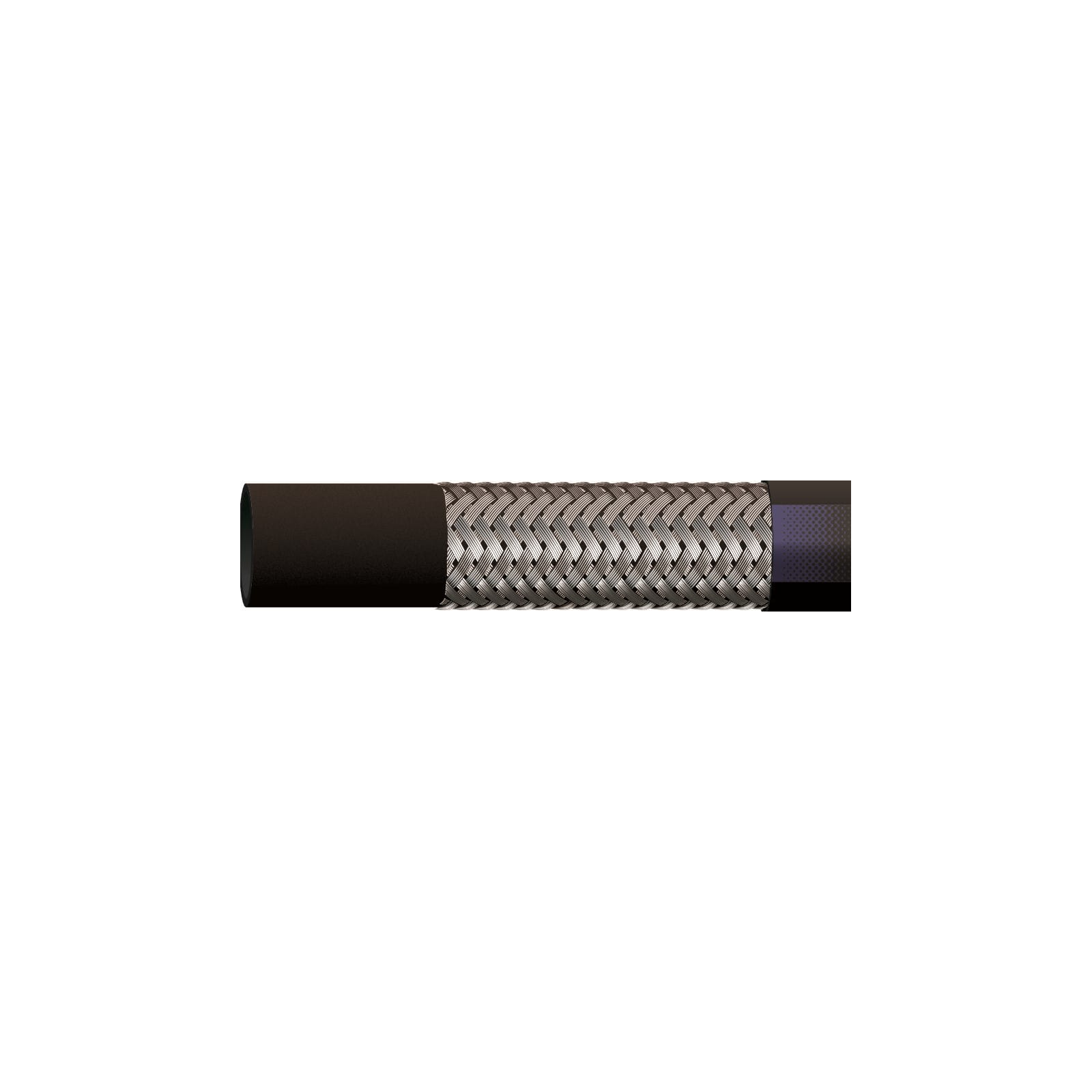

Hydraulikschlauch 1SN 3/8" EN 853 DN10 - einfach ummantelt

Hochwertiger Hydraulikschlauch aus einer synthetischen Gummimischung, mit Stahldrahtgeflecht verstärkt, für die Förderung von Öl in Hydrauliksystemen. Bestens geeignet zum Verpressen von Hydraulikleitungen für Lkw, landwirtschaftliche Maschinen, Industriemaschinen und überall dort, wo ein Hydrauliksystem zum Einsatz kommt.

Der Hydraulikschlauch 1SN DN10 (3/8") der Serie SNX1 ist eine einlagige Leitung mit erhöhter Flexibilität und einem Arbeitsdruck von 180 bar. Wie das kleinere Modell (5/16") übertrifft er die Anforderungen der Norm EN 853 hinsichtlich der Ermüdungsfestigkeit.

Technische Spezifikation (SNX1 DN10):

Innendurchmesser: ca. 9,8 - 10,1 mm (3/8").

Außendurchmesser: 16,2 mm (±0,3 mm).

Arbeitsdruck: 180 bar (18 MPa).

Berstdruck: 720 bar.

Biegeradius: 120 mm (flexibler als die üblichen 130 mm bei 1SN).

Gewicht: ca. 0,28 kg/m.

Betriebstemperatur: -40°C bis +100°C (kurzzeitig bis +125°C).

Richtlinien zum Verpressen:

Der SNX1-Schlauch ist eine No-Skive-Konstruktion (die äußere Gummischicht muss nicht entfernt werden).

Auswahl der Presshülsen: Es werden Standard-Presshülsen 1SN/1SC für die Größe 3/8" (DN10) verwendet.

Pressdurchmesser:

Bei Verwendung der dafür vorgesehenen Presshülse 1SN für den Schlauch North Fighter SNX1 beträgt der Richtwert für den Pressdurchmesser ca. 19,3 mm - 19,5 mm.

Bei Universal-Presshülsen (1SN/2SN) kann dieser Wert etwas höher liegen (ca. 20,4 mm); daher ist es immer entscheidend, die Tabelle des jeweiligen Armaturenherstellers zu prüfen.

Vorteile der Serie SNX1:

Die Schläuche North Fighter SNX1 sind in professionellen Werkstätten beliebt wegen:

Bessere Flexibilität: Ein kleinerer Biegeradius erleichtert die Montage in engen Maschinenbereichen.

Haltbarkeit: Getestet mit 150.000 Impulszyklen, was im Vergleich zu preisgünstigen Ersatzprodukten eine längere Lebensdauer gewährleistet.

Lager: (M01:M03)

DIN EN 853 1SN-3/8 RED

*Die Fotos dienen nur zur Veranschaulichung und können sich im Detail vom gelieferten Produkt unterscheiden, da sich die Produktion im Laufe der Jahre verändert hat.
